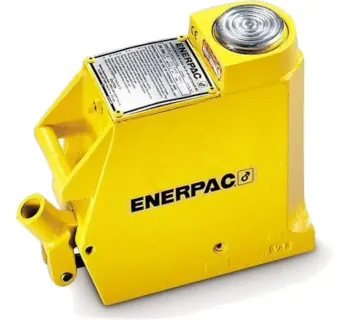

Enerpac Heber ohne Hebefuß JH

Produktbeschreibung

Der Enerpac Heber ohne Hebefuß der Serie JH ist ein kompakter, manuell hydraulisch betätigter Maschinenheber für das kontrollierte Anheben schwerer Lasten über die Kopfauflage. Je nach Ausführung ist das Gerät in Stahl oder Aluminium verfügbar und auf den Einsatz in engen Bauräumen ausgelegt, in denen eine exakte Ausrichtung der Last entscheidend ist.

Zur praxisgerechten Handhabung sind die Geräte für den schnellen Aufbau der Hubkraft konstruiert und verfügen über ein eingebautes Sicherheitsventil zum Schutz vor Überlast. Die spezialbearbeitete Kopf- und Bodenfläche unterstützt ein präzises Positionieren, während chromplattierte Kolben auf Robustheit im täglichen Industrieeinsatz ausgelegt sind. Eine automatische Bypassöffnung verhindert ein zu weites Ausfahren des Kolbens.

Der Pumphebel ist laut Typenbeschreibung und Modellseiten einschließlich (im Lieferumfang enthalten).

Einsatzbereiche

Die Serie JH wird eingesetzt, wenn schwere Bauteile oder Maschinen kontrolliert angehoben, ausgerichtet oder unterbaut werden müssen – typischerweise bei kurzen Hubwegen und hohen Lasten.

• Instandhaltung und Maschinenbau: Anheben von Aggregaten, Fundamentplatten, Pressen oder Werkzeugmaschinen.
• Anlagen- und Stahlbau: Positionieren und Ausrichten von Trägern, Baugruppen und Montageeinheiten.
• Industrie-Montage / Rigging: Unterbauen, Justieren und nivellieren schwerer Lasten auf engem Raum.
• Werkstatt und Service: Kurzhubige Hebevorgänge mit definierter Kopfauflage, z. B. beim Tausch von Maschinenfüßen.

Unterschiede der Varianten

Für die Serie JH sind mehrere Ausführungen mit unterschiedlichen Tragfähigkeiten, Hub und Arbeitshöhen verfügbar. Die wichtigsten Unterscheidungsmerkmale:

• Werkstoff Gehäuse: Ausführungen in Aluminium (z. B. A73, A156, A356) oder Stahl (z. B. 306, 506, 1006).
• Tragfähigkeit: von 7000 kg bis 100000 kg je nach Modell.
• Arbeitsbereich (Kopf): abhängig von Arbeitshöhe Kopf min. und Hub.
• Einsatzlage: Laut Typenbeschreibung ist der Einsatz in beliebiger Lage (horizontal, vertikal oder schräg) bei Modellen mit 7 t, 15 t und 35 t Druckkraft angegeben.

Sicherheitsaspekte & Normen

Hydraulische Heber sind Hebegeräte – die Last darf nicht dauerhaft ausschließlich durch den hydraulischen Druck gehalten werden. Nach dem Anheben ist die Last mechanisch zu unterbauen (z. B. mit geeigneten Unterlagen/Abstützungen), bevor unter oder an der Last gearbeitet wird.

• Überlast vermeiden: Nur innerhalb der Nenntragfähigkeit arbeiten; ein Sicherheitsventil unterstützt den Überlastschutz, ersetzt aber keine korrekte Auslegung.
• Standsicherheit: Auf festem, tragfähigem und ebenem Untergrund arbeiten; die Last muss zentriert über der Kopfauflage eingeleitet werden, um Abrutschen zu vermeiden.
• Hubweg beachten: Nicht über den konstruktiven Hub hinaus arbeiten; die automatische Bypassöffnung dient als Schutz gegen zu weites Ausfahren.
• Arbeiten unter Last: Niemals Körperteile unter eine Last bringen, die nur hydraulisch gehalten wird; Lasten immer mit geeigneten Mitteln sichern/abstützen.
• Hydraulikflüssigkeit: Für Enerpac Systeme wird die Verwendung von Enerpac Hydrauliköl als Original-Zubehör geführt; für Wartung/Service sollten nur geeignete, vom Hersteller freigegebene Medien verwendet werden.

Normenangabe: Auf den vorliegenden TOMANRO-Typen-/Produktseiten sowie den verlinkten Unterlagen ist keine eindeutige, produktspezifische Normen-/Zertifikatszuordnung für die Serie JH ausgewiesen.

Technische Daten

Die Serie arbeitet mit einem maximalen Betriebsdruck von 700 bar (modellabhängig identisch angegeben). Der Arbeitsbereich ergibt sich aus Arbeitshöhe Kopf min. und Hub.

Modell	Artikel-Nr.	Tragfähigkeit	Hub	Arbeitshöhe Kopf min.	Arbeitshöhe Kopf max.	Druck max.	Gewicht ca.	Gehäuse
JH A73	ENE-JHA73	7000 kg	76 mm	133 mm	209 mm	700 bar	5.0 kg	Aluminium
JH A156	ENE-JHA156	15000 kg	153 mm	247 mm	400 mm	700 bar	13.2 kg	Aluminium
JH A356	ENE-JHA356	35000 kg	155 mm	257 mm	412 mm	700 bar	18.1 kg	Aluminium
JH 306	ENE-JH306	30000 kg	155 mm	254 mm	409 mm	700 bar	26.8 kg	Stahl
JH 506	ENE-JH506	50000 kg	154 mm	260 mm	414 mm	700 bar	40.8 kg	Stahl
JH 1006	ENE-JH1006	100000 kg	153 mm	287 mm	440 mm	700 bar	74.4 kg	Stahl

Hinweis: Die Arbeitshöhe Kopf max. ist als Summe aus Arbeitshöhe Kopf min. und Hub dargestellt.

Passende Artikel/Zubehör

Für einen sicheren und störungsfreien Einsatz im 700-bar-Hydraulikumfeld sind folgende Ergänzungen und Serviceartikel praxisrelevant (Auswahl je nach Einsatzfall):

• Hydrauliköl für Wartung/Service (Original-Zubehör gemäß Enerpac-Programm).
• Hydraulikschlauch und Hydraulikkupplungen für Hochdrucksysteme (700 bar), wenn das Umfeld weitere Enerpac Hydraulikkomponenten umfasst.
• Set mit Pumpe und Schlauch für Anwendungen, in denen ein mobiles Hochdrucksystem für weitere Werkzeuge benötigt wird.
• Lastverteil-/Unterlegplatten und geeignete mechanische Unterbau-/Abstützmittel für das sichere Arbeiten an gehobenen Lasten.
