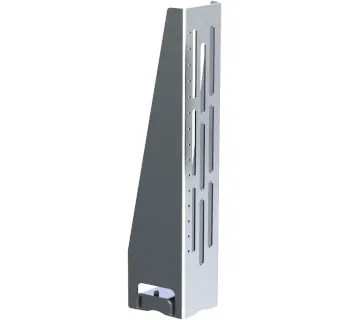

Wampfler Konsolen
Die Konsolen von Conductix-Wampfler sind Bodensteher zur Bodenmontage im ProShell Tragprofilsystem und ermöglichen über Universallochung sowie Einlochmontage eine flexible Befestigung entlang des Fahrwegs. Sie sind in Höhen von 300 mm bis 700 mm verfügbar, werden inklusive Schwerlastdübel HSA M10x113 50/40/10 und Scheibe geliefert und sind nur für ungerissenen Beton (min. C20/25 bis max. C50/60) vorgesehen.
- Bodenmontage als stabile Stütze im ProShell-System
- Flexible Befestigung durch Universallochung und Einlochmontage
- Vertikal variable Montage der Systemhalter über Langlöcher
- Höhenvarianten von 300 mm bis 700 mm
- Inklusive Schwerlastdübel HSA M10x113 50/40/10 und Scheibe
- Einsatzvorgabe: nur für ungerissenen Beton (min. C20/25 bis max. C50/60)
Die Konsolen von Conductix-Wampfler sind Bodensteher zur Bodenmontage im ProShell Tragprofilsystem und ermöglichen über Universallochung sowie Einlochmontage eine flexible Befestigung entlang des Fahrwegs. Sie sind in Höhen von 300 mm bis 700 mm verfügbar, werden inklusive Schwerlastdübel HSA M10x113 50/40/10 und Scheibe geliefert und sind nur für ungerissenen Beton (min. C20/25 bis max. C50/60) vorgesehen.
- Bodenmontage als stabile Stütze im ProShell-System
- Flexible Befestigung durch Universallochung und Einlochmontage
- Vertikal variable Montage der Systemhalter über Langlöcher
- Höhenvarianten von 300 mm bis 700 mm
- Inklusive Schwerlastdübel HSA M10x113 50/40/10 und Scheibe
- Einsatzvorgabe: nur für ungerissenen Beton (min. C20/25 bis max. C50/60)
Informationen: Konsolen
Die Konsolen von Conductix-Wampfler sind Bodensteher zur Bodenmontage und dienen als tragende Aufbaukomponente im ProShell Tragprofilsystem. Durch Universallochung und Einlochmontage unterstützen sie eine flexible, praxisnahe Befestigung von Systemkomponenten entlang des Fahrwegs.
Die Konsolen sind für eine vertikal variable Montage der Systemhalter ausgelegt, da die Positionierung über Konsole-Langlöcher angepasst werden kann.
Einsatzbereiche
Konsolen werden eingesetzt, wenn ProShell-Tragprofile und zugehörige Komponenten auf dem Boden abgestützt bzw. in der Höhe definiert positioniert werden müssen.
- Intralogistik (z. B. Lagergassen / Fahrwege entlang von Regalen)
- Fördertechnik und lineare Verfahrwege
- Industrieanlagen mit bodengeführten Aufbaupunkten
- Maschinen- und Anlagenbau (systematische Fahrwegstruktur)
Unterschiede der Varianten
Die Varianten unterscheiden sich in der Höhe (300 mm bis 700 mm) und dem zugehörigen Gewicht bzw. der Artikelnummer.
Sicherheitsaspekte
Die Konsolen sind laut Angabe nur für ungerissenen Beton geeignet. Für die Montage wird eine übliche Betonqualität von min. C20/25 bis max. C50/60 genannt.
Lieferumfang
Lieferung inklusive Schwerlastdübel HSA M10x113 50/40/10 und Scheibe.

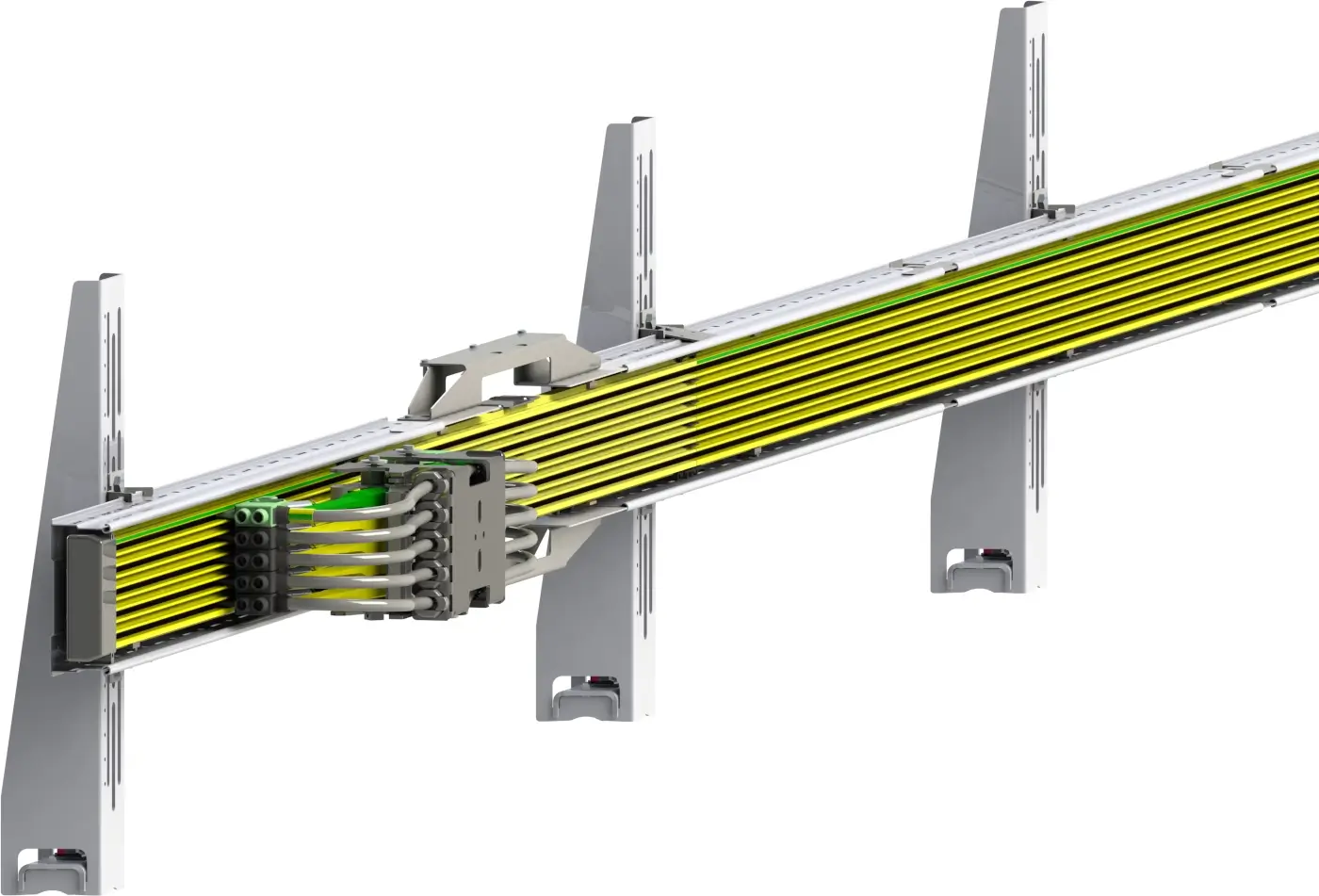

Bild zur Einordnung
Typenübersicht
| Ausführung | Höhe | Gewicht | Packungsgröße | Artikel-Nr. |
|---|---|---|---|---|
| 0800 300MM GA | 300 mm | ca. 5.5 kg | 5 Stück | 080043-11x11x0300 |
| 0800 400MM GA | 400 mm | ca. 7.5 kg | 5 Stück | 080043-11x11x0400 |
| 0800 500MM GA | 500 mm | ca. 9.5 kg | 5 Stück | 080043-11x11x0500 |
| 0800 600MM GA | 600 mm | ca. 11 kg | 5 Stück | 080043-11x11x0600 |
| 0800 700MM GA | 700 mm | ca. 12 kg | 5 Stück | 080043-11x11x0700 |
Montagehinweise
Die Konsolen sind für Bodenmontage vorgesehen und werden über die Universallochung sowie die Einlochmontage befestigt. Für die Ausrichtung bzw. Höhenanpassung der Systemhalter ist eine vertikal variable Montage über Konsole-Langlöcher beschrieben.

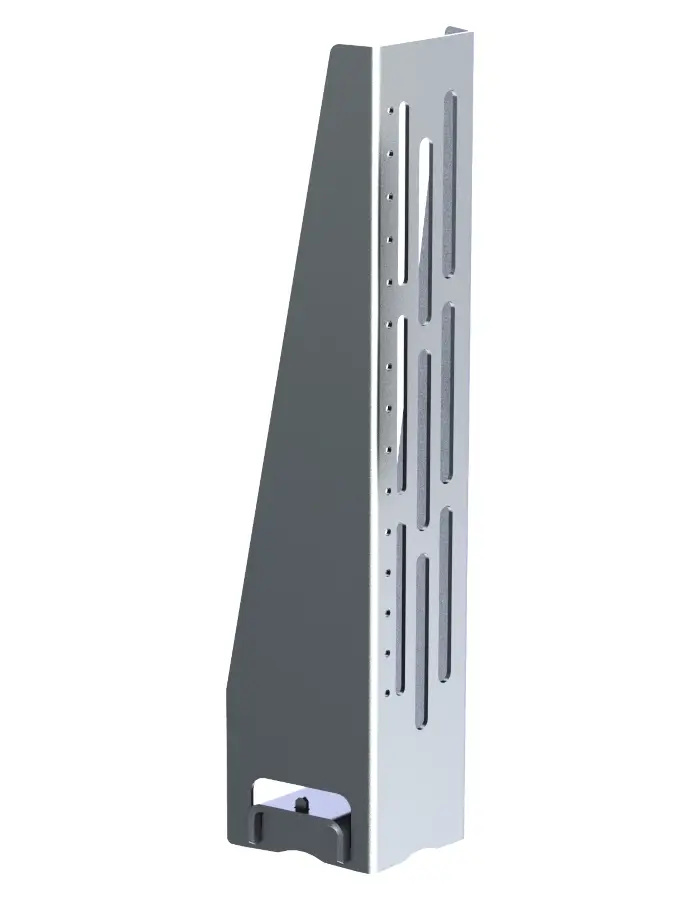

Verschiebemöglichkeit der Systemhalter
Vertikal variable Montage der Systemhalter durch Konsolen-Langlöcher
Passende Artikel/Zubehör
Für ProShell-Aufbauten werden je nach Anlagenlayout zusätzlich Systemhalter, Montageadapter, Ausbaumodule sowie Schienenhalter für die jeweilige Schleifleitung eingesetzt.
Variante mit 300 mm Höhe und passenden Detaildaten: https://www.tomanro.de/63177-Wampfler_Konsolen_0800_300MM_GA-Produkte
Variante mit 400 mm Höhe und passenden Detaildaten: https://www.tomanro.de/63178-Wampfler_Konsolen_0800_400MM_GA-Produkte
Variante mit 500 mm Höhe und passenden Detaildaten: https://www.tomanro.de/63179-Wampfler_Konsolen_0800_500MM_GA-Produkte
Variante mit 600 mm Höhe und passenden Detaildaten: https://www.tomanro.de/63180-Wampfler_Konsolen_0800_600MM_GA-Produkte
Variante mit 700 mm Höhe und passenden Detaildaten: https://www.tomanro.de/63181-Wampfler_Konsolen_0800_700MM_GA-Produkte
Systemübersicht für kompatible ProShell-Komponenten: https://www.tomanro.de/346-ProShell_Tragprofilsystem-Gruppe
Passende Halter zur Befestigung des Tragprofils an der Struktur: https://www.tomanro.de/3932-Wampfler_Systemhalter-Typen
Adapterlösungen für Regalsteher-Anbindungen im ProShell-Aufbau: https://www.tomanro.de/3933-Wampfler_Montageadapter_fuer_Regalsteher-Typen
Halter zur Aufnahme und Positionierung der Schleifleitung im ProShell-Profil: https://www.tomanro.de/3931-Wampfler_Schienenhalter_fuer_Proshell-Typen
Erweiterung des Fahrwegs mit Tragprofilen und Verbindern: https://www.tomanro.de/3928-Wampfler_Ausbaumodule-Typen
