Haacon Konsolenseilwinde Tango

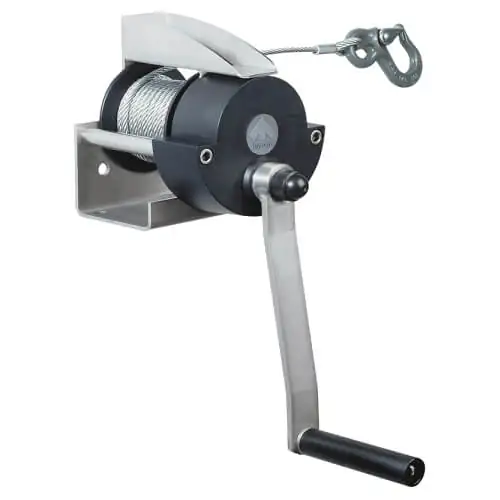

Die Konsolenseilwinde Tango von Haacon ist eine robuste, kompakte Handseilwinde zur Konsolenmontage für das kontrollierte Heben, Senken und Ziehen frei beweglicher Lasten. Sie arbeitet selbsthemmend (Last wird gehalten), ist geräuscharm und bietet eine große Seilaufnahme mit richtungsunabhängigem Seilabgang. Je nach Einsatz ist die Ausführung verzinkt (KV) oder Edelstahl V2A (KE) verfügbar – optional auch mit abnehmbarer Kurbel zur Vermeidung unbefugter Bedienung.

Einsatzbereiche

Die Tango ist ideal, wenn eine Last über ein Drahtseil manuell bewegt werden soll – z. B. an Anlagen, Gestellen, Abdeckungen oder in Logistik- und Werkstattbereichen. Durch den richtungsunabhängigen Seilabgang kann das Seil je nach Einbausituation flexibel nach oben, unten oder seitlich geführt werden.

• Heben und Senken von frei beweglichen Lasten (z. B. Klappen, Schieber, Vorrichtungen).
• Ziehen und Positionieren von Komponenten auf Führung/Schiene (Last muss frei beweglich sein).
• Stationäre Montage an Konsole bei beengten Einbauverhältnissen (flexible Seilführung).

Varianten und Unterschiede

Bei der Konsolenseilwinde Tango unterscheiden sich die Varianten hauptsächlich über Tragfähigkeit, Material und die Option abnehmbare Kurbel. Für korrosive Umgebungen ist Edelstahl V2A (KE) sinnvoll; für viele Standardanwendungen genügt die verzinkte Ausführung (KV).

Auswahlhilfe

• 300 kg: mehr Seilkapazität (bis 29 m) bei kleinerem Seil-Ø 4 mm.
• 500 kg: höhere Seilzugkraft, jedoch geringere Seilkapazität (bis 20 m) und Seil-Ø 5 mm.
• KV (verzinkt) vs. KE (Edelstahl V2A): abhängig von Korrosionsanforderung und Umgebung.
• Abnehmbare Kurbel: sinnvoll, wenn Manipulation oder unbefugte Bedienung verhindert werden soll.

Technische Hinweise für Betrieb und Montage

Die Seilzugkraft ist in der 1. Lage am höchsten und nimmt mit jeder weiteren Lage ab – deshalb sind die Werte für die oberste Lage entscheidend, wenn viel Seil aufgewickelt wird. Achten Sie auf einen korrekten Seileinlauf, da bei falscher Seilführung die Bremse unwirksam werden kann.

• Konsolenmontage: auf ebene Anschraubfläche achten, Winde nicht verspannen; Befestigungsschrauben gleichmäßig anziehen und sichern.
• Seilreserve: Es müssen immer mindestens 3 Seilwindungen auf der Trommel verbleiben.
• Seilführung: Seil unter Vorspannung aufwickeln; Trommel/Seileinlauf während des Betriebs nicht berühren.
• Betriebstemperatur: ca. -20 °C bis +50 °C (typabhängig gemäß Anleitung).

Häufige Fehler in der Praxis

• Falsche Annahme der Tragfähigkeit: 500 kg gelten für die 1. Lage, nicht automatisch für die oberste Lage.
• Falscher Seileinlauf: kann die Bremswirkung aufheben (sicherheitskritisch).
• Zu wenige Seilwindungen auf der Trommel: erhöht das Risiko von Seilausriss und Fehlfunktion.
• Ungeeignetes Seil: falscher Seil-Ø, ungeeignete Konstruktion oder Kunststoffummantelung (nicht zulässig).
• Unzulässiger Einsatz: maschineller Antrieb, Überlast, Stöße/Schläge oder Einsatz in Ex-Bereichen.

Sicherheitsaspekte und Normen

Die Konsolenseilwinde Tango darf nur von eingewiesenem Personal betrieben werden und ist ausschließlich für das Heben, Senken und Ziehen von frei beweglichen Lasten vorgesehen. Nicht zulässig sind u. a. Überlast, maschineller Antrieb, Einsatz in explosionsgefährdeten Bereichen sowie Anwendungen wie Bauaufzüge oder Bühnen/Studios, wenn dafür keine Zulassung vorliegt. Für die Betriebssicherheit sind wiederkehrende Prüfungen (mindestens jährlich) durch eine befähigte Person (z. B. nach TRBS 1203) sowie die Drahtseilprüfung nach DIN ISO 4309 praxisrelevant.

• Gefahrenbereich sichern: Last nicht unbeaufsichtigt hängen lassen, nicht schaukeln lassen.
• Nur passende Drahtseile verwenden (z. B. gemäß EN 12385-1 / EN 12385-4 und passendem Seil-Ø).
• Regelmäßige Sichtprüfung vor jedem Einsatz (Seilzustand, Befestigung, Funktion/Bremse).
• Wartung nur im lastfreien Zustand; Arbeiten an Bremse/Sperre nur durch qualifiziertes Fachpersonal.

Passende Artikel und Zubehör

Für einen sicheren und langlebigen Einsatz der Tango sind passende Drahtseile, geeignete Seilendverbindungen sowie – bei Umlenkung – seilschonende Umlenkrollen entscheidend. Besonders sinnvoll sind Komponenten mit definiertem Seil-Ø (4 mm oder 5 mm) und belastbarer Befestigung, damit die Bremsfunktion und die Seilführung zuverlässig arbeiten.

• Windenseil passend zum Seil-Ø (z. B. 6 x 19 für verzinkte Ausführung bzw. 7 x 19 für Edelstahl-Anwendungen – je nach Vorgabe/Umgebung).
• Lasthaken mit Sicherheitsklappe, Seilkausche und geeignete Pressklemmen bzw. Verbindungselemente.
• Seilrollen / Umlenkrollen zur Umlenkung und Seilschonung, ggf. mit Rollenbock und Ablaufsicherung.

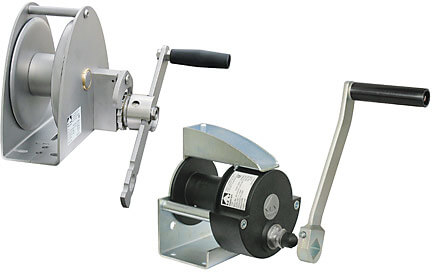

• Option abnehmbare Kurbel (Haacon) zur Reduzierung von Fehlbedienung/Manipulation.
• Weitere Haacon Handseilwinden (z. B. Wandwinden oder stärkere Baureihen), wenn Tragfähigkeit/Einbausituation abweichen.
