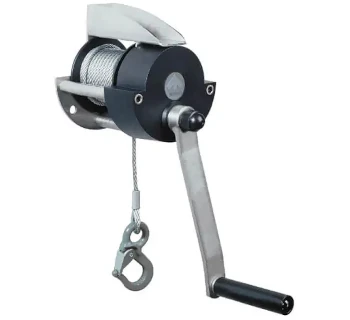

Haacon Wandseilwinde Tango

Die haacon Wandseilwinde TANGO W ist eine moderne, selbsthemmende Handseilwinde für Wandbefestigung mit Zuglasten von 300 kg bzw. 500 kg in der 1. Seillage. Ihr kompaktes, gekapseltes Gehäuse aus verzinktem Stahl oder optional Edelstahl ist korrosionsbeständig, geräuscharm und bietet eine große Seilaufnahme bei richtungsunabhängigem Seilabgang. Die integrierte Lastdruckbremse (selbsthemmend) hält die Last in jeder Position sicher, während der klappbare Kurbelgriff den Platzbedarf reduziert und die Bedienung ergonomisch gestaltet.

Produktbeschreibung

Die TANGO Wandseilwinde ist für die stationäre Wandmontage konzipiert und wird mit drei geeigneten Ankerpunkten (z. B. 3 x M12 bei WV 500) auf eine ausreichend tragfähige, ebene Anschraubfläche montiert. Die Last wird über ein passend dimensioniertes Drahtseil (Ø 4.0 mm bei 300 kg, Ø 5.0 mm bei 500 kg) auf die Seiltrommel aufgewickelt; das selbsthemmende Bremsmechanismus-Konzept sorgt dafür, dass die Last beim Loslassen der Kurbel automatisch gehalten wird. Durch das geschlossen ausgeführte Getriebegehäuse mit innenliegenden Stirnrädern und Bremse sind Mechanik und Schmierung zuverlässig vor Verschmutzung und Korrosion geschützt.

Die Winde arbeitet geräuscharm, verfügt über eine hohe Seilkapazität von bis zu 29 m (TANGO W 300) und erlaubt dank richtungsunabhängigem Seilabgang eine flexible Seilführung nach oben, unten oder zur Seite – ideal bei beengten Einbauverhältnissen. Neben der verzinkten Ausführung WV 300 / WV 500 stehen korrosionsbeständige Edelstahlvarianten WE 300 / WE 500 zur Verfügung; optional ist eine abnehmbare Handkurbel erhältlich, um unbefugtes Betätigen zu vermeiden. Bei maximaler Nennlast liegt der erforderliche Kurbeldruck bei ca. 160 N (300 kg) bzw. 200 N (500 kg), womit ein ergonomischer Handbetrieb gewährleistet ist.

Einsatzbereiche

Die haacon TANGO Wandseilwinde eignet sich als universelle, manuelle Hub- und Zuglösung in vielen Branchen:

• Maschinen- und Anlagenbau – Heben und Positionieren von kleineren Aggregaten, Klappen, Schiebern und Vorrichtungen.
• Gebäudetechnik – Betätigung von Lüftungsklappen, Luken, Toren oder Bühnen- und Medientechnik.
• Wasser- und Abwassertechnik – Bedienung von Rechen, Schiebern oder Hebevorrichtungen bei moderater Last.
• Maritime und Außenanwendungen – insbesondere in der Edelstahl-Ausführung für korrosive Umgebungen.
• Werkstatt, Instandhaltung, Service – mobile oder stationäre Wandlösungen für Hub- und Zugaufgaben bis 500 kg.

Merkmale & Vorteile

• Korrosionsbeständig – wahlweise verzinktes Stahlgehäuse oder Edelstahl (V2A) für raue Umgebungen.
• Selbsthemmende Lastdruckbremse – hält die Last in jeder Position sicher, kein unkontrolliertes Ablaufen.
• Richtungsunabhängiger Seilabgang – flexible Seilführung in alle Richtungen, ideal bei beengten Platzverhältnissen.
• Große Seilaufnahme – bis zu 29 m Drahtseil (TANGO W 300) bei kompakter Bauform.
• Kompaktes, gekapseltes Gehäuse – schützt Getriebe und Bremse, geräuscharm und wartungsarm.
• Klappbarer Kurbelgriff – reduziert den Störraum und erleichtert Transport und Montage.
• Geringes Eigengewicht – nur ca. 5.0 kg ohne Seil, dadurch leicht zu montieren.
• Optional abnehmbare Kurbel – erhöht die Betriebssicherheit und schützt vor unbefugter Bedienung.
• Bewährtes Sicherheitskonzept – entspricht den Anforderungen an handbetriebene Hebezeuge nach EN 13157.

Technische Daten – haacon TANGO W (Wandseilwinde)

Technische Kennwerte (Zuglast, Hub/Kurbelumdrehung, Kurbeldruck, Seilaufnahme, Seil-Ø, Übersetzung, Gewicht) basieren auf dem offiziellen haacon-Datenblatt Hand-Seilwinde TANGO sowie aktuellen Händlerangaben zu TANGO WV/WE 300 und WV/WE 500.
