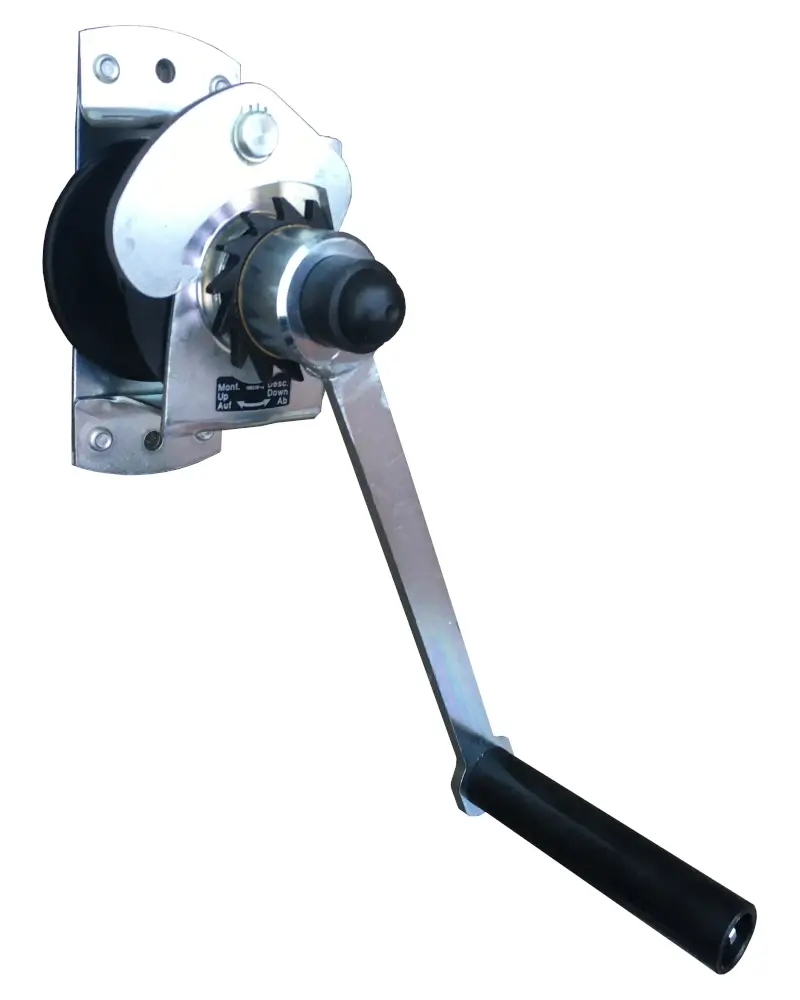

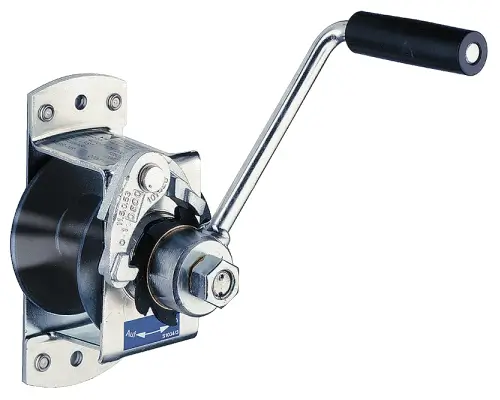

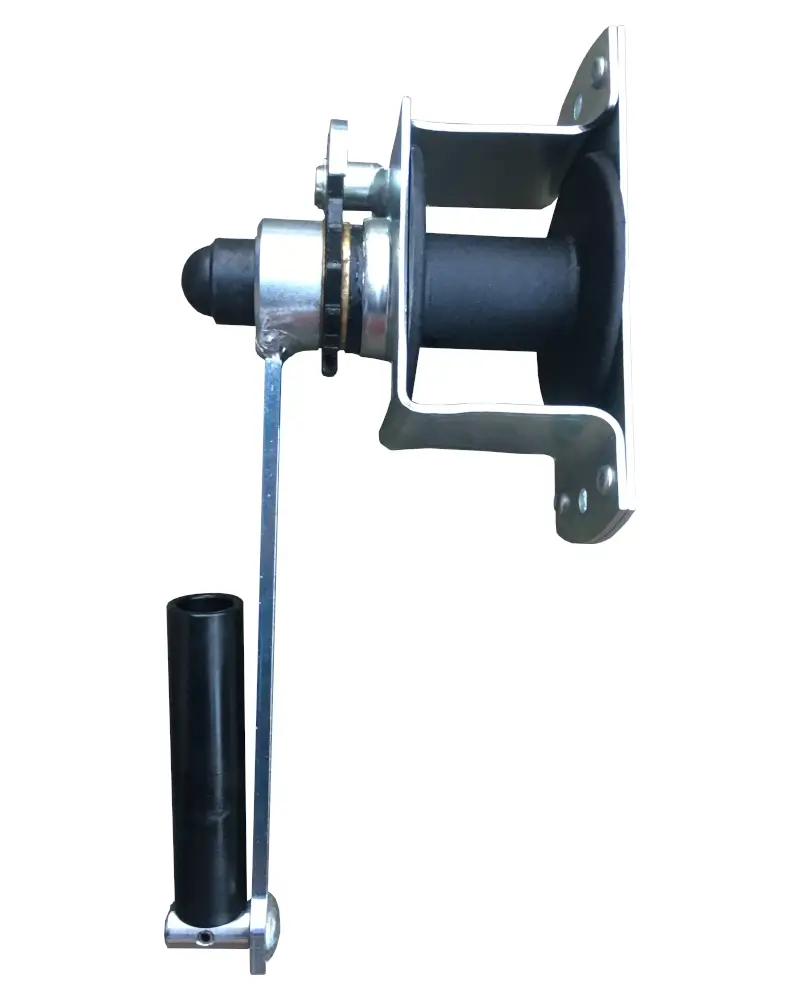

Haacon Handseilwinde 421

Die haacon Handseilwinde 421 ist eine kompakte, manuell betriebene Wandseilwinde zum Heben, Senken und Ziehen frei beweglicher Lasten mit Seilzugfähigkeiten von 80 kg bis 125 kg in der 1. Seillage. Eine selbsthemmende, rückschlagsfreie Sicherheitskurbel mit klappbarem bzw. drehbarem Griff sorgt für sicheres Halten der Last in jeder Position und ermöglicht eine kontrollierte, feinfühlige Lastbewegung. Durch die wahlweise Ausführung in verzinktem Stahlblech, Gussgehäuse oder Edelstahl ist die Winde korrosionsgeschützt und für den dauerhaften Einsatz in Industrie, Werkstatt und Montage geeignet.

Produktbeschreibung

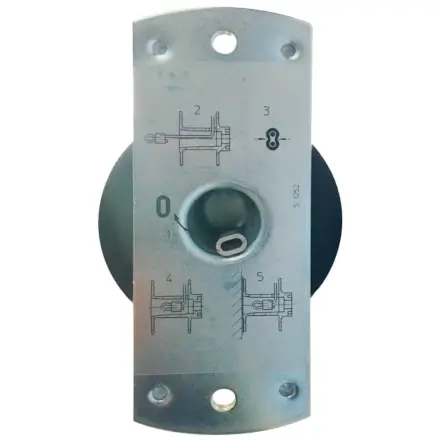

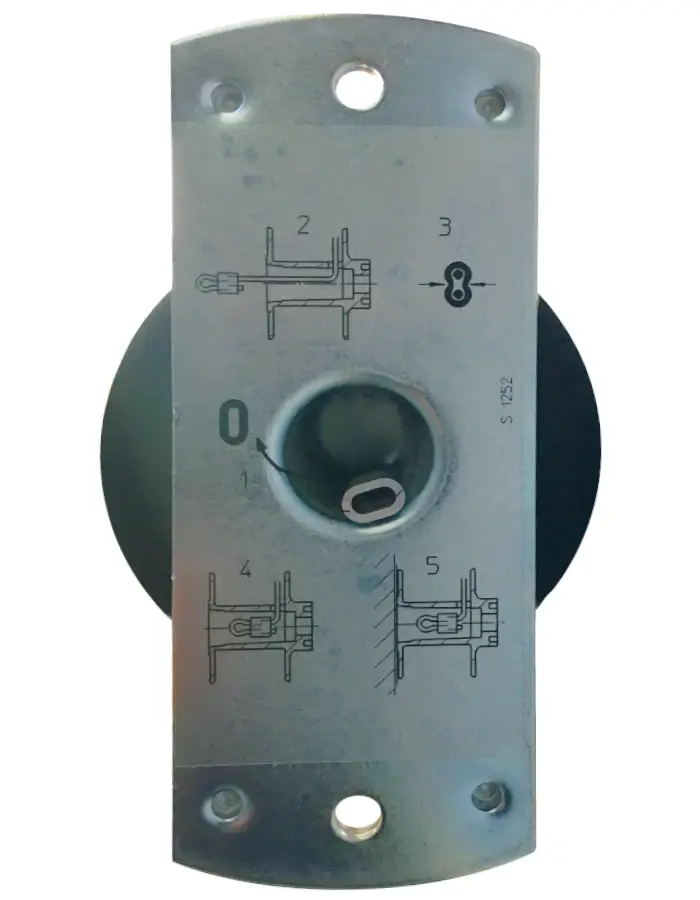

Die Handseilwinde 421 wird als Wandwinde montiert und eignet sich durch ihre platzsparende Bauform besonders für beengte Einbausituationen. Die Last wird über ein Drahtseil (z. B. 3.0 mm oder 4.0 mm) auf die Seiltrommel aufgewickelt; abhängig vom Modell stehen Seilzugfähigkeiten von 80 kg / 40 kg (1. / oberste Seillage) bzw. 125 kg / 64 kg bei einer maximalen Seilaufnahme von 20 m oder 15 m zur Verfügung.

Das bewährte Sicherheitskonzept mit Lastdruckbremse gewährleistet, dass die Last beim Loslassen der Kurbel automatisch gehalten wird – ein unkontrolliertes Abwärtslaufen ist ausgeschlossen. Der klappbare Kurbelgriff reduziert den Platzbedarf im Ruhezustand, die geräuscharme Mechanik erhöht den Bedienkomfort. Die Winde ist für den Einsatz mit genormten Drahtseilen gemäß DIN 3060 ausgelegt; das Seil wird separat ausgewählt und entsprechend der Anwendung dimensioniert.

Einsatzbereiche

Die haacon Handseilwinde 421 wird in vielen Bereichen der betrieblichen Hebe- und Fördertechnik eingesetzt:

• Maschinen- und Anlagenbau – Positionieren von Aggregaten, Klappen, Schiebern und Abdeckungen.
• Werkstatt- und Servicebereiche – Heben und Ziehen von Komponenten, Vorrichtungen und Werkzeugen.
• Gebäudetechnik – Betätigung von Lüftungsklappen, Toren, Luken und Bühnen.
• Fahrzeug- und Nutzfahrzeugtechnik – Bedienen von Rampen, Hubtischen oder Aufbauten (je nach Auslegung).
• Allgemeine Heb- und Zugaufgaben, bei denen ein robustes, wartungsarmes Handhebezeug benötigt wird.

Merkmale & Vorteile

• Selbsthemmende, rückschlagsfreie Sicherheitskurbel mit Lastdruckbremse – die Last wird in jeder Position sicher gehalten.
• Kompakte Wandmontage – problemlose Befestigung auf kleinem Raum, ideal bei beengten Platzverhältnissen.
• Hohe Betriebssicherheit durch bewährtes Sicherheitskonzept und definierte Seilzugfähigkeiten pro Seillage.
• Korrosionsgeschützte Ausführungen – Gehäuse wahlweise verzinkt, lackierter Guss oder Edelstahl.
• Klappbare / drehbare Kurbel reduziert den Störraum und erleichtert Transport sowie Lagerung.
• Geräuscharmer Lauf und feinfühlige Lastbewegung für ergonomisches, kontrolliertes Arbeiten.
• Große Seilaufnahmen bis 20 m bzw. 15 m bei sehr kompakter Gehäusegröße.
• Flexible Drahtseilwahl nach DIN 3060, passend zur Anwendung und zur geforderten Seillänge.

Technische Daten (Modellübersicht haacon 421)
