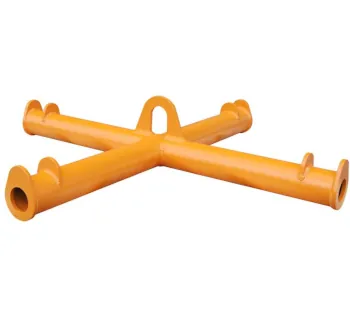

Bauer Big-Bag-Traverse TBB

Die Big-Bag-Traverse TBB von Bauer ist ein robustes Lastaufnahmemittel zum sicheren Aufnehmen, Anheben und Positionieren von befüllten Big-Bags – wahlweise im Kranbetrieb oder (je nach Ausführung) im Staplerbetrieb. Sie ist für typische Anwendungen in Produktion, Lager, Baustoff-/Schüttgutbereich und Entsorgung geeignet, wenn Big-Bags kontrolliert bewegt oder zum Befüllen/Entleeren in Position gebracht werden müssen. Die Varianten unterscheiden sich vor allem durch die Aufnahmeart (Kranöse vs. Einfahrtaschen), die Tragfähigkeit, den Arbeitsbereich (Spannweite/Arbeitsbreite) sowie das Handling der Big-Bag-Schlaufen (starre Aufnahmen vs. Wirbellasthaken).

TBB (Kranbetrieb) nutzt eine zentrale Anschlagöse und ist für das Heben per Kran ausgelegt; die Spannweite liegt bei 1100 mm. TBB-E (Staplerbetrieb) wird über durchgehende Einfahrtaschen aufgenommen und bietet eine Spannweite bis 650 mm – ideal, wenn Big-Bags per Gabelstapler umgesetzt werden. TBB-W (Staplerbetrieb) ergänzt die Stapleraufnahme um 4 Wirbellasthaken für komfortables Einhängen der Schlaufen und hat eine Spannweite bis 945 mm.

Stapleraufnahme (Einfahrtaschen-Innenmaße): Für die Typen TBB-E und TBB-W sind die Einfahrtaschen für eine definierte Zinkenaufnahme ausgelegt (Innenmaße je nach Typ, z. B. Innenabstand und Innenbreite). Vor dem Einsatz muss geprüft werden, ob die Gabelzinkenabmessungen und die Zinkenabstände zum jeweiligen Taschenmaß passen, damit die Traverse spielfrei und sicher aufgenommen wird.

Einsatzbereiche und Praxisnutzen

• Big-Bag-Handling beim Befüllen/Positionieren (z. B. unter Befülltrichtern) und beim innerbetrieblichen Transport.
• Prozesssicherheit durch definierte Aufnahmepunkte für die Schlaufen – weniger Verkanten und besser kontrollierbare Lastführung.
• Flexibilität durch passende Ausführung für Kran (TBB) oder Stapler (TBB-E / TBB-W).

Bedienerfreundlichkeit

Die Traverse wird über klar definierte Aufnahmepunkte bedient: Beim TBB erfolgt das Anschlagen über die zentrale Anschlagöse, beim TBB-E und TBB-W über die Einfahrtaschen des Staplers. Besonders komfortabel ist der TBB-W, weil die Wirbellasthaken das Einhängen der Big-Bag-Schlaufen erleichtern und die Schlaufen beim Positionieren weniger verdrehen. Die Konstruktion ist auf robuste Alltagseinsätze ausgelegt, wodurch die Handhabung auch in rauen Umgebungen (Staub, Schüttgut, Baustelle) zuverlässig bleibt.

Hilfsmittel, die zur Benutzung sinnvoll oder erforderlich sind

• Für Kranbetrieb: passendes Anschlagmittel (z. B. Kette/Schlinge) und geeigneter Kranhaken mit ausreichender Tragfähigkeit.
• Für Staplerbetrieb: geeigneter Gabelstapler mit zu den Einfahrtaschen passenden Gabelzinken sowie betriebliche Sicherungs-/Checkroutinen.
• Für alle Varianten: geprüfte Big-Bags mit intakten Schlaufen und ausreichender Tragfähigkeit (Sicherheitsfaktor gemäß Herstellerangabe des Big-Bags).

Häufige Fehler in der Anwendung

• Schiefe Lastaufnahme (Schlaufen ungleich eingehängt) – führt zu Schrägzug und unnötiger Belastung von Schlaufen/Traverse.
• Überlastung bzw. falsche Annahmen über das Füllgewicht – Big-Bags können je nach Material stark variieren.
• Unpassende Staplerzinken (Breite/Höhe/Abstand) – erhöht das Risiko von Spiel, Kippen oder Abrutschen trotz Sicherung.
• Beschädigte Schlaufen oder verschlissene Big-Bags – Risiko von Schlaufenriss, insbesondere bei ruckartigem Anheben.

Sicherheitsaspekte und Normen

Als Lastaufnahmemittel ist die Traverse nur innerhalb der gekennzeichneten Tragfähigkeit und mit geeignetem Hebezeug/Stapler zu verwenden; Sichtprüfung vor jedem Einsatz (Verformung, Risse, beschädigte Haken/Ösen, unzulässige Korrosion) ist praxisüblich. Für lose Lastaufnahmemittel gelten in Europa u. a. Sicherheitsanforderungen nach EN 13155 (nicht fest mit dem Kran verbundenes Lastaufnahmemittel) sowie die grundlegenden Anforderungen der Maschinenrichtlinie 2006/42/EG für Hebezubehör/Lastaufnahmemittel. In Deutschland ist außerdem das sichere Betreiben und Prüfen von Anschlag- und Lastaufnahmemitteln u. a. im Kontext der DGUV Regel 100-500, Kapitel 2.8 beschrieben (regelmäßige Prüfung durch Sachkundige gemäß Einsatzbedingungen).
