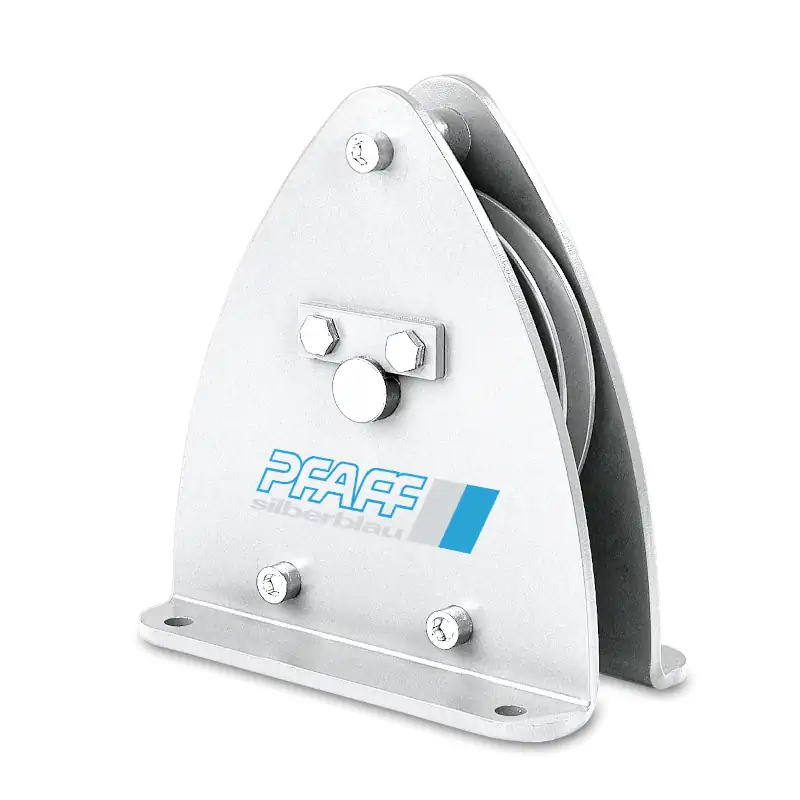

PFAFF Rollenbock DSRB S
Drahtseil-Umlenkrolle kugelgelagert
für Seil-Ø 3 - 22 mm
Der Rollenbock dient zur Umlenkung von Drahtseilen von hand- oder kraftbetriebenen Anlagen. Drei Bolzen am Seilrollenumfang verhindern ein Abspringen des Seils bei Schlaffseil. So wird ein reibungsloser Betrieb gewährleistet.
Qualitätsmerkmale
- Leichtlauf durch Kugellagerung
- Für hand- und kraftbetriebene Anlagen geeignet
- Gedrehte Präzisionsseilrille
- Mit großem Seil schonenden Scheibendurchmesser
Zu den Abmessungen
15 Artikel ⇒ Rollenbock DSRB S
Rollenbock DSRB S
max. Seil-Ømax. Seilzugkraft bei 180° Umlenkung
max. Seilzugkraft bei 90° Umlenkung
Rollenaußen-Ø
Rolleninnen-Ø
Artikel-Nr.:
-
Preis
exkl. 19% MwSt.
Lieferung frei Haus
(innerhalb Deutschlands)
Rollenbock DSRB S
max. Seil-Ømax. Seilzugkraft bei 180° Umlenkung
max. Seilzugkraft bei 90° Umlenkung
Rollenaußen-Ø
Rolleninnen-Ø
Artikel-Nr.:
-
Preis
exkl. 19% MwSt.
Lieferung frei Haus
(innerhalb Deutschlands)
Rollenbock DSRB S
max. Seil-Ømax. Seilzugkraft bei 180° Umlenkung
max. Seilzugkraft bei 90° Umlenkung
Rollenaußen-Ø
Rolleninnen-Ø
Artikel-Nr.:
-
Preis
exkl. 19% MwSt.
Lieferung frei Haus
(innerhalb Deutschlands)
Rollenbock DSRB S
max. Seil-Ømax. Seilzugkraft bei 180° Umlenkung
max. Seilzugkraft bei 90° Umlenkung
Rollenaußen-Ø
Rolleninnen-Ø
Artikel-Nr.:
-
Preis
exkl. 19% MwSt.
Lieferung frei Haus
(innerhalb Deutschlands)
Rollenbock DSRB S
max. Seil-Ømax. Seilzugkraft bei 180° Umlenkung
max. Seilzugkraft bei 90° Umlenkung
Rollenaußen-Ø
Rolleninnen-Ø
Artikel-Nr.:
-
Preis
exkl. 19% MwSt.
Lieferung frei Haus
(innerhalb Deutschlands)
Rollenbock DSRB S
max. Seil-Ømax. Seilzugkraft bei 180° Umlenkung
max. Seilzugkraft bei 90° Umlenkung
Rollenaußen-Ø
Rolleninnen-Ø
Artikel-Nr.:
-
Preis
exkl. 19% MwSt.
Lieferung frei Haus
(innerhalb Deutschlands)
Rollenbock DSRB S
max. Seil-Ømax. Seilzugkraft bei 180° Umlenkung
max. Seilzugkraft bei 90° Umlenkung
Rollenaußen-Ø
Rolleninnen-Ø
Artikel-Nr.:
-
Preis
exkl. 19% MwSt.
Lieferung frei Haus
(innerhalb Deutschlands)
Rollenbock DSRB S
max. Seil-Ømax. Seilzugkraft bei 180° Umlenkung
max. Seilzugkraft bei 90° Umlenkung
Rollenaußen-Ø
Rolleninnen-Ø
Artikel-Nr.:
-
Preis
exkl. 19% MwSt.
Lieferung frei Haus
(innerhalb Deutschlands)
Rollenbock DSRB S
max. Seil-Ømax. Seilzugkraft bei 180° Umlenkung
max. Seilzugkraft bei 90° Umlenkung
Rollenaußen-Ø
Rolleninnen-Ø
Artikel-Nr.:
-
Preis
exkl. 19% MwSt.
Lieferung frei Haus
(innerhalb Deutschlands)
Rollenbock DSRB S
max. Seil-Ømax. Seilzugkraft bei 180° Umlenkung
max. Seilzugkraft bei 90° Umlenkung
Rollenaußen-Ø
Rolleninnen-Ø
Artikel-Nr.:
-
Preis
exkl. 19% MwSt.
Lieferung frei Haus
(innerhalb Deutschlands)
Rollenbock DSRB S
max. Seil-Ømax. Seilzugkraft bei 180° Umlenkung
max. Seilzugkraft bei 90° Umlenkung
Rollenaußen-Ø
Rolleninnen-Ø
Artikel-Nr.:
-
Preis
exkl. 19% MwSt.
Lieferung frei Haus
(innerhalb Deutschlands)
Rollenbock DSRB S
max. Seil-Ømax. Seilzugkraft bei 180° Umlenkung
max. Seilzugkraft bei 90° Umlenkung
Rollenaußen-Ø
Rolleninnen-Ø
Artikel-Nr.:
-
Preis
exkl. 19% MwSt.
Lieferung frei Haus
(innerhalb Deutschlands)
Rollenbock DSRB S
max. Seil-Ømax. Seilzugkraft bei 180° Umlenkung
max. Seilzugkraft bei 90° Umlenkung
Rollenaußen-Ø
Rolleninnen-Ø
Artikel-Nr.:
-
Preis
exkl. 19% MwSt.
Lieferung frei Haus
(innerhalb Deutschlands)
Rollenbock DSRB S
max. Seil-Ømax. Seilzugkraft bei 180° Umlenkung
max. Seilzugkraft bei 90° Umlenkung
Rollenaußen-Ø
Rolleninnen-Ø
Artikel-Nr.:
-
Preis
exkl. 19% MwSt.
Lieferung frei Haus
(innerhalb Deutschlands)
Drahtseil-Umlenkrolle kugelgelagert
für Seil-Ø 3 - 22 mm
Der Rollenbock dient zur Umlenkung von Drahtseilen von hand- oder kraftbetriebenen Anlagen. Drei Bolzen am Seilrollenumfang verhindern ein Abspringen des Seils bei Schlaffseil. So wird ein reibungsloser Betrieb gewährleistet.
Qualitätsmerkmale
- Leichtlauf durch Kugellagerung
- Für hand- und kraftbetriebene Anlagen geeignet
- Gedrehte Präzisionsseilrille
- Mit großem Seil schonenden Scheibendurchmesser

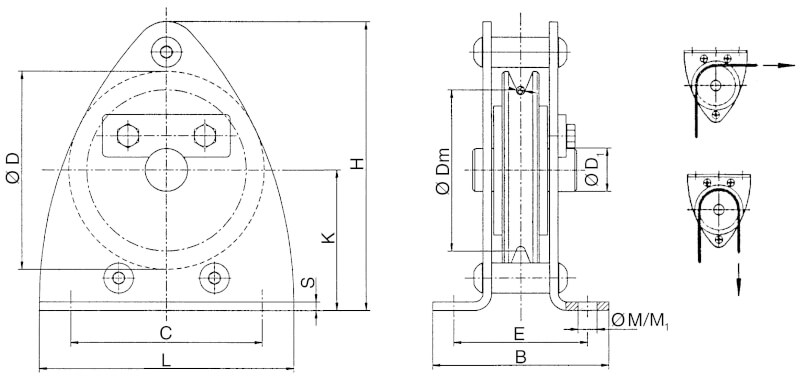

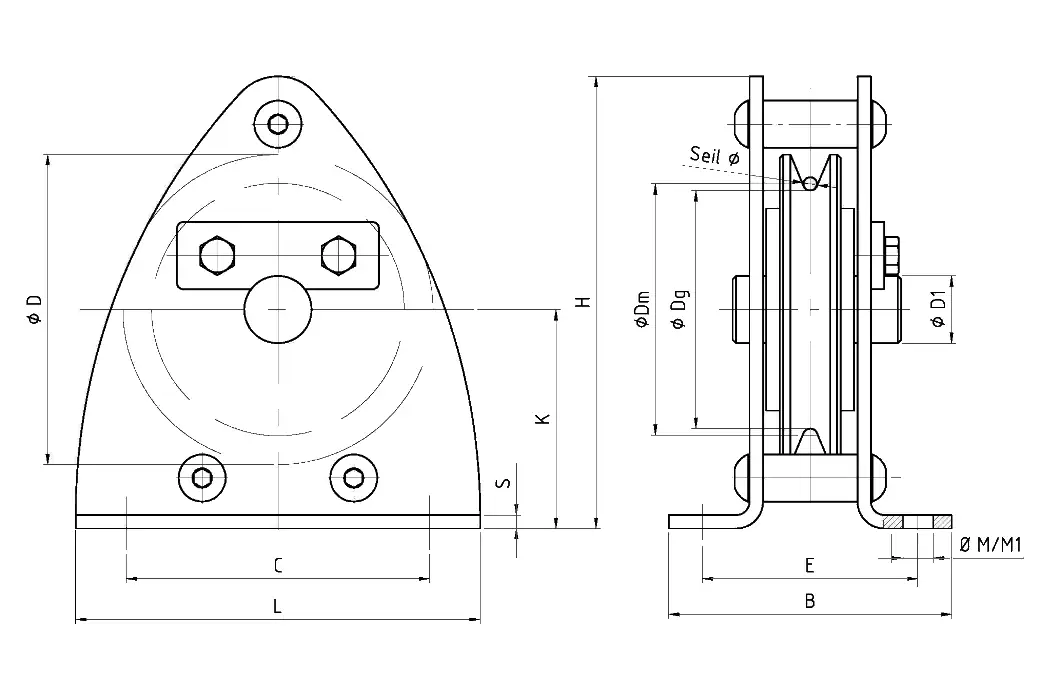

Abmessungen Rollenbock DSRB S:
| Rollenbock DSRB S | max. Seil-Ø (mm) | B (mm) | C (mm) | ØD (mm) | ØD1 (mm) | ØDm (mm) | E (mm) | H (mm) | K (mm) | L (mm) | ØM/M1 (mm) | S (mm) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 90/4 | 4 | 85 | 90 | 90 | 20 | 80 | 62 | 134 | 65 | 120 | 9/9 | 4 |
| 90/6 | 6 | 85 | 90 | 90 | 25 | 78 | 62 | 134 | 65 | 120 | 9/9 | 6 |
| 145/7 | 7 | 125 | 160 | 145 | 25 | 126 | 88 | 224 | 110 | 200 | 11,5/13 | 6 |
| 185/8 | 8 | 138 | 195 | 185 | 30 | 160 | 106 | 273 | 135 | 245 | 13,5/15 | 8 |
| 270/12 | 12 | 191 | 290 | 270 | 40 | 246 | 139 | 407 | 202 | 360 | 18/20 | 10 |
| 400/16 | 16 | 302 | 430 | 400 | 50 | 368 | 212 | 612 | 310 | 530 | 26/30 | 15 |
| 490/20 | 20 | 313 | 580 | 490 | 65 | 450 | 220 | 694 | 340 | 650 | 34/40 | 16 |
| 145/5 | 5 | 125 | 160 | 145 | 25 | 125 | 88 | 224 | 110 | 200 | 11.5/13 | 6 |
| 145/6 | 6 | 125 | 160 | 145 | 25 | 125 | 88 | 224 | 110 | 200 | 11.5/13 | 6 |
| 185/9 | 9 | 138 | 195 | 185 | 30 | 162 | 106 | 273 | 135 | 245 | 13.5/15 | 8 |
| 325/14 | 14 | 260 | 350 | 325 | 50 | 297 | 180 | 490 | 242 | 440 | 22/25 | 12 |
| 400/18 | 18 | 302 | 430 | 400 | 50 | 364 | 312 | 612 | 310 | 530 | 26/30 | 15 |
| 270/10 | 10 | 41 | 290 | 270 | 40 | 247 | 138 | 407 | 202 | 360 | 18/20 | 10 |
| 270/13 | 13 | 191 | 290 | 270 | 40 | 245 | 138 | 40 | 202 | 360 | 18/20 | 10 |
| 490/22 | 22 | 313 | 580 | 490 | 65 | 450 | 220 | 694 | 340 | 650 | 34/40 | 16 |
