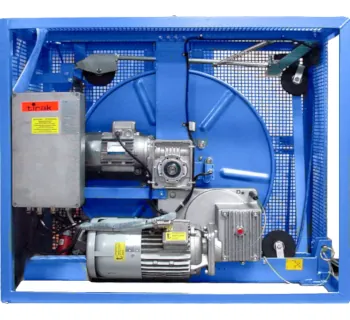

Tractel Mobiler Tirak mit Wickler

Produktbeschreibung

Die Tractel tirak mobilen Winden sind kraftbetriebene Seildurchlaufwinden für den praxisnahen Materialtransport in temporären oder semi-permanenten Hub- und Zugsystemen. Als mobile Einheit sind sie für häufig wechselnde Einsatzorte ausgelegt und kombinieren die tirak-Winde mit einem Schutzrahmen sowie einem Wickler (modellabhängig unterschiedliche Seilaufnahme).

Der Seildurchlauf erlaubt prinzipbedingt sehr große Hubhöhen, da das Drahtseil nicht auf der Winde gespeichert wird; so können Seillängen passend zur Anwendung gewählt werden.

Einsatzbereiche

• Bauwesen: Montage- und Hebearbeiten, temporäre Materiallogistik.
• Industrie & Anlagenbau: Einheben/Positionieren von Komponenten, Zug- und Montageaufgaben.
• Infrastruktur: Wartung und Instandsetzung mit variablen Hubwegen.
• Aufzugs- & Schachtbau: Materialhandling in geführten Systemen.

Die tirak-Technologie wird laut Hersteller in zahlreichen Branchen eingesetzt (u. a. Bau, Energie, Transport, Aufzüge, Industrie, Infrastruktur).

Funktionsprinzip & Bedienung (praxisnah)

Das tirak-System arbeitet als Seildurchlaufantrieb: Ein Stahlseil wird kontinuierlich durch die Winde geführt und über eine Treibscheibe (Antrieb) kraftschlüssig bewegt. Die Last hängt am Seilende bzw. an der passenden Endverbindung/Lastaufnahme; das Seil kann dabei über Umlenkungen und Führungen geführt werden.

Warum steigt die Sicherheit mit höherer Traglast? Mit zunehmender Last steigt die Seilzugkraft. Dadurch erhöht sich der Anpressdruck des Seils an der Treibscheibe bzw. in der Klemm-/Antriebsgeometrie. Mehr Anpressdruck bedeutet mehr Reibschluss (höhere übertragbare Umfangskraft) und damit eine geringere Schlupfneigung – die Winde „greift“ bei korrektem Seil und sauberem Seillauf umso sicherer, je näher sie an der vorgesehenen Last arbeitet.

In der Praxis bedeutet das: Original-Seil im passenden Durchmesser verwenden, Seil sauber führen (keine Knicke/Verschmutzung) und passende Umlenk-/Führungsbauteile einsetzen.

Unterschiede der Varianten

• Tragfähigkeit: 300 kg bis 3000 kg (modellabhängig).
• Hubgeschwindigkeit: je nach Typ ein- oder zweistufig (z. B. 9 m/min oder 9 / 18 m/min).
• Seil-Ø: abgestimmt auf den Typ (z. B. 8 mm, 9 mm, 10 mm, 14 mm).
• Gewicht: abhängig von Tragfähigkeit und Ausführung (mobil/rahmen/wickler).

Viele Ausführungen sind als mobile Einheit mit Rahmen und Wickler ausgeführt (z. B. 60 m Seilaufnahme; bei den 3000-kg-Modellen 110 m Seilaufnahme) und verfügen über einen Endschalter für ein-/auslaufendes Seil.

Sicherheitsaspekte & Normen

Für kraftbetriebene Hubwerke/Winden ist u. a. die Normenwelt um DIN EN 14492-2 relevant (harmonisierungsnahe Konkretisierung zur EU-Maschinenrichtlinie 2006/42/EG). Ob und in welchem Umfang eine konkrete Ausführung nach bestimmten Normen zertifiziert ist, ist immer dem jeweiligen Hersteller-Datenblatt/Betriebsanleitung zu entnehmen.

Hinweis zur Abgrenzung: Für Personentransport-Anwendungen existieren tirak-Varianten, die (je nach System) nach EN 1808 zertifiziert sein können; dies ist eine separate Anwendungsklasse und nicht automatisch auf Materialtransport-Ausführungen übertragbar.

Besonderheiten des tirak-Seils (Unterschied zu Standardseilen)

Das tirak-Seil ist ein speziell abgestimmtes Stahl-Drahtseil für Seildurchlaufwinden: entscheidend sind der exakt passende Durchmesser (für definierte Klemm-/Treibbedingungen), die optimierte Seilkonstruktion sowie praxisrelevante Eigenschaften wie Korrosionsschutz (z. B. verzinkte Drähte) und Biegewechselbeständigkeit. Für den sicheren Betrieb sind Original-tirak Seile im freigegebenen Seil-Ø und in geeigneter Konfektion zu verwenden.

Modelle & technische Übersicht

Passende Artikel/Zubehör

• tirak Seile in passendem Seil-Ø und geeigneter Konfektion (z. B. für geführte Lasten) – passend zur Winden-Baureihe.
• Umlenkrollen / Führungskomponenten zur sauberen Seilführung und zur Anpassung der Seilwege an die Einbausituation.
• Anschlagmittel / Lastaufnahmen passend zur Last und zum Einsatzfall (Systemauslegung).
