Wimag Röhren-Gehänge 118
Das Wimag Röhren-Gehänge 118 ist ein horizontales Hebegeschirr zum Auf- und Abladen von Rohren (auch Stahlbetonrohre) und arbeitet mit beidseitig steckbaren Haken für eine schnelle Aufnahme. Je nach Ausführung stehen Tragfähigkeiten von 1200 kg bis 4300 kg bei einer Greifweite von 2500–3000 mm zur Verfügung, inklusive definierter Arbeitsbereiche nach DN, Grundmaße (u. a. Hakenöffnung/Greiftiefe) und Gewichte. Optional ist ein Kantenschutz erhältlich, wobei sich die Hakenöffnung um ca. 15 mm reduziert.
- Schnelle, einfache Aufnahme durch beidseitig steckbare Haken.
- Variantenabdeckung bis 4300 kg für unterschiedliche Rohrnennweiten.
- Große Greifweite 2500–3000 mm für Rohre bis 3.0 m.
- Schonender Transport durch optionalen Kantenschutz.
Das Wimag Röhren-Gehänge 118 ist ein horizontales Hebegeschirr zum Auf- und Abladen von Rohren (auch Stahlbetonrohre) und arbeitet mit beidseitig steckbaren Haken für eine schnelle Aufnahme. Je nach Ausführung stehen Tragfähigkeiten von 1200 kg bis 4300 kg bei einer Greifweite von 2500–3000 mm zur Verfügung, inklusive definierter Arbeitsbereiche nach DN, Grundmaße (u. a. Hakenöffnung/Greiftiefe) und Gewichte. Optional ist ein Kantenschutz erhältlich, wobei sich die Hakenöffnung um ca. 15 mm reduziert.
- Schnelle, einfache Aufnahme durch beidseitig steckbare Haken.
- Variantenabdeckung bis 4300 kg für unterschiedliche Rohrnennweiten.
- Große Greifweite 2500–3000 mm für Rohre bis 3.0 m.
- Schonender Transport durch optionalen Kantenschutz.
Informationen: Röhren-Gehänge 118
Das Röhren-Gehänge 118 von Wimag ist ein horizontales Hebegeschirr zum leichten Auf- und Abladen von Rohren (auch Stahlbetonrohre) und ist auf einen möglichst einfachen, ergonomischen Rohrtransport ausgelegt. Durch das Prinzip der beidseitig steckbaren Haken wird das Rohr sicher aufgenommen; laut Hersteller/Shopbeschreibung kann dies den Handlingaufwand bzw. das zu bewegende Gewicht im Prozess um bis zu 50% reduzieren. Das System ist für Rohrlängen bis 3.0 m vorgesehen und wird in drei Ausführungen für unterschiedliche Rohrnennweiten und Tragfähigkeiten angeboten.

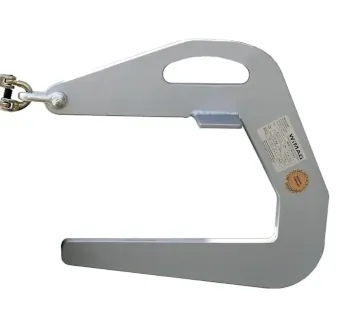

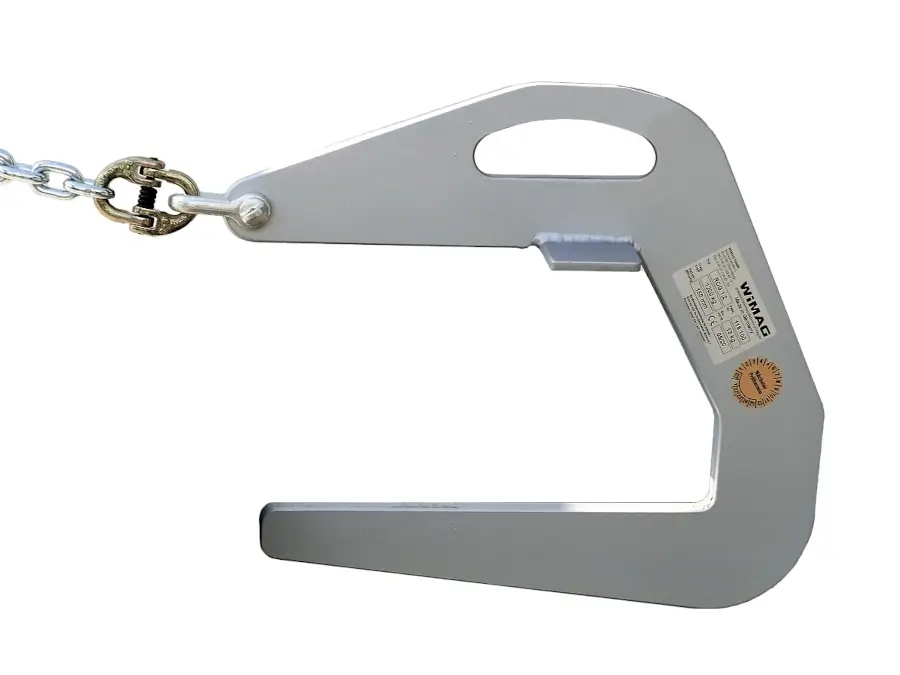

Abbildung: Wimag Röhren-Gehänge 118 (TOMANRO).

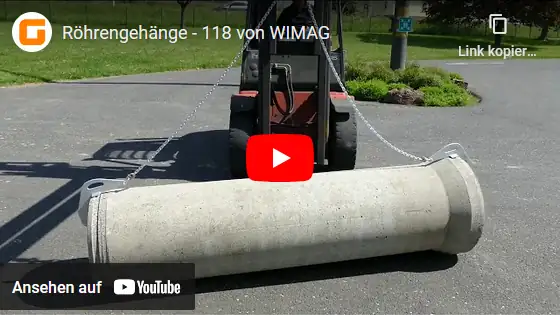

Einsatzbereiche

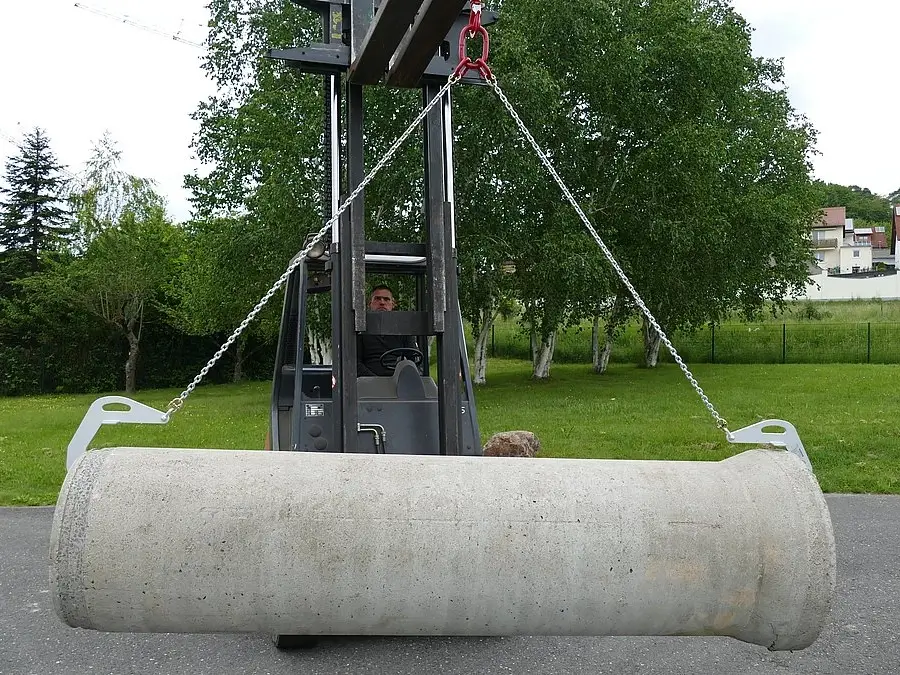

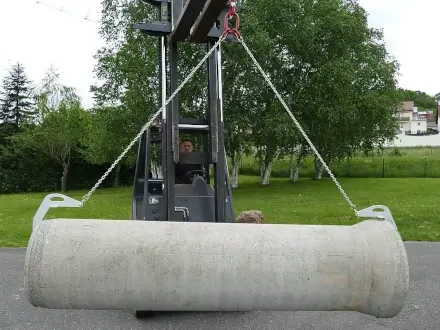

- Be- und Entladen von Rohren aller Art, insbesondere Stahlbetonrohre.
- Rohrtransport im Werk, auf dem Lagerplatz und auf der Baustelle (Lastaufnahme über beidseitiges Einstecken der Haken).
- Geeignet für Rohrlängen 2.5–3.0 m bzw. Greifweite 2500–3000 mm (modellabhängig identisch).
- Optionaler Kantenschutz für empfindliche Rohroberflächen (z. B. Beschichtung), um Kontaktstellen zu schonen.
Varianten und Unterschiede
Die Baureihe umfasst drei Varianten, die sich hauptsächlich durch Tragfähigkeit, geeignete Rohrnennweiten (DN) sowie die Grundmaße der Hakenaufnahme (z. B. Hakenöffnung und Greiftiefe) unterscheiden. Alle Ausführungen sind für Greifweiten von 2500–3000 mm ausgelegt und decken damit Rohrlängen bis 3.0 m ab.
Technische Daten
| Typ | Tragfähigkeit | Greifweite | Rohrnennweite (DN) | Rohrlänge | Muffentiefe max. | Hakenöffnung | Greiftiefe | Gewicht ca. | Artikel-Nr. |
|---|---|---|---|---|---|---|---|---|---|
| ROG 1.2 | 1200 kg | 2500–3000 mm | 300 / 400 / 500 | 2.5 / 3.0 m | 100 mm | 150 mm | 300 mm | 14 kg | WI118100 |
| ROG 2.6 | 2600 kg | 2500–3000 mm | 600–900 | 2.5 / 3.0 m | 120 mm | 220 mm | 350 mm | 35 kg | WI118200 |
| ROG 4.3 | 4300 kg | 2500–3000 mm | 1000–1200 | 2.5 / 3.0 m | 120 mm | 270 mm | 390 mm | 72 kg | WI118400 |

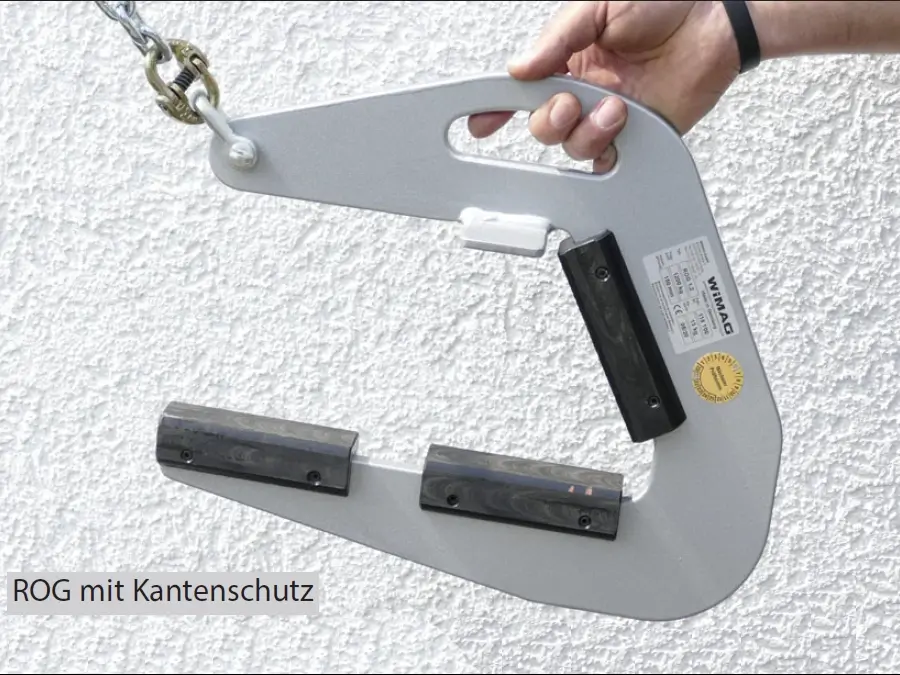

Hinweis: Die Haken sind laut Herstellerunterlage auch mit Kantenschutz lieferbar; dabei reduziert sich die Hakenöffnung um ca. 15 mm.
Bedienung, Praxis und Sicherheit
- Vor dem Heben prüfen, ob die gewählte Variante zur Rohrnennweite (DN), zur Muffentiefe und zur Rohrlänge passt.

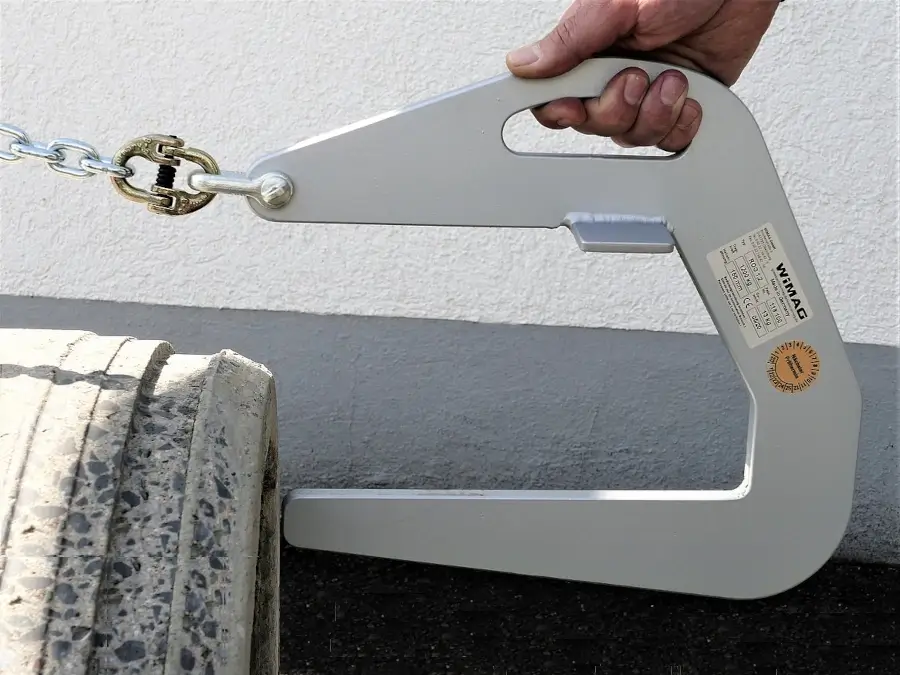

- Die Haken müssen beidseitig korrekt in das Rohr eingesteckt sein, damit die Last sicher und stabil aufgenommen wird.
- Nur mit geeigneten, geprüften Hebezeugen verwenden und die Tragfähigkeit der gesamten Hebekette (Hebezeug, Aufhängung, Anschlagpunkt) beachten.
- Bei empfindlichen Oberflächen den optionalen Kantenschutz einsetzen (Achtung: geringere Hakenöffnung).
Passende Artikel für die Verwendung
Für den Einsatz des Röhren-Gehänges 118 wird ein geeignetes Hebezeug benötigt, z. B. ein Elektrokettenzug oder Hebelzug, das die auftretenden Lasten sicher aufnehmen kann. Für empfindliche Rohre empfiehlt sich der (modellabhängig verfügbare) Kantenschutz als ergänzendes Zubehör, um Kontaktstellen an der Rohroberfläche zu schützen. Je nach Baustellen- bzw. Lagerlogistik können außerdem Transporthilfen und weitere Lastaufnahmemittel aus dem Wimag- bzw. TOMANRO-Sortiment die Prozesssicherheit und Ergonomie erhöhen.
Typenseiten bei TOMANRO
Produktseiten (Varianten) bei TOMANRO
- Röhren-Gehänge 118 ROG 1.2 (WI118100)
- Röhren-Gehänge 118 ROG 2.6 (WI118200)
- Röhren-Gehänge 118 ROG 4.3 (WI118400)
Datenblatt / Katalog bei TOMANRO
