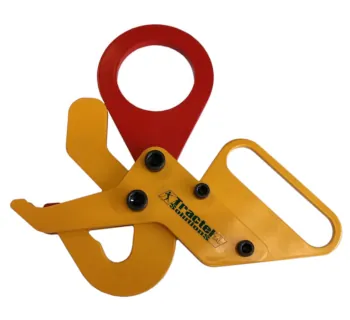

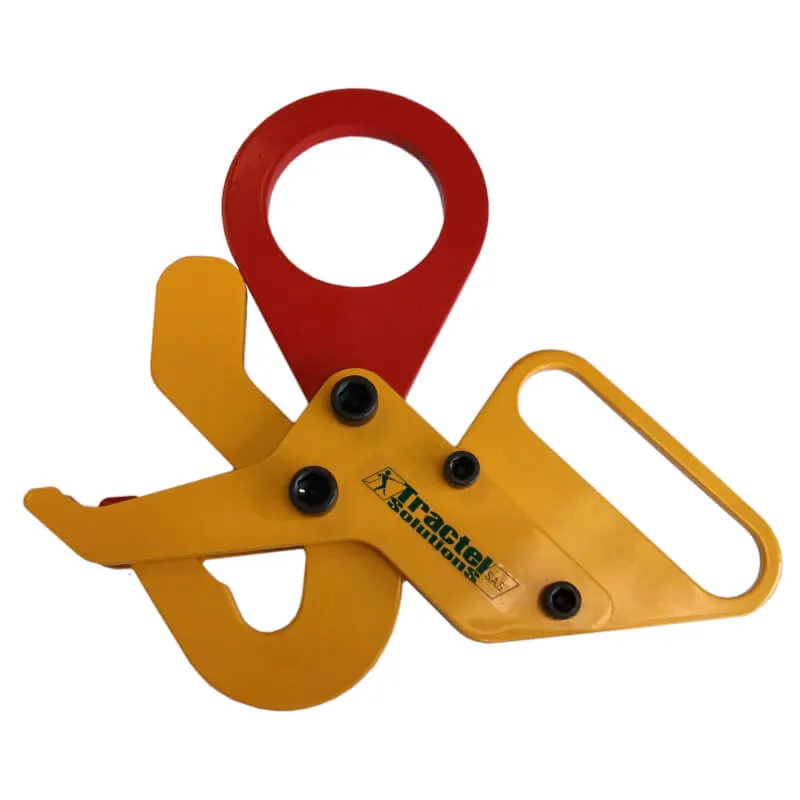

Tractel Autohook AH

Der Autohook AH von Tractel ist ein vollautomatischer Sicherheits-Hebehaken für Hebevorgänge, bei denen der Bediener keinen direkten Zugang zur Last hat oder ein Aufenthalt in Lastnähe zu gefährlich ist (z. B. Hitze, große Höhe, aggressive Umgebung, unvorhersehbares Lastverhalten). Der Haken wird über den integrierten Positioniergriff geführt und öffnet bzw. schließt sich beim Heben und Ablegen durch Schwerkraft – ohne manuellen Eingriff am Haken. Eine rote Markierung am Hakenteil dient als visuelle Kontrolle für den korrekten Verriegelungszustand.

Einsatzbereiche

• Remote-Handling von Lasten, wenn das Anschlagen in Lastnähe vermieden werden muss
• Hebevorgänge bei hohen Temperaturen oder in aggressiven Umgebungen (z. B. Chemie, Offshore, Industrieöfen)
• Lasten, die nur schwer zugänglich sind (z. B. in Schächten, Höhenlagen, beengtem Bauraum)
• Anwendungen, bei denen eine automatische Öffnung beim Ablegen die Prozesszeit reduziert

So funktioniert der Autohook

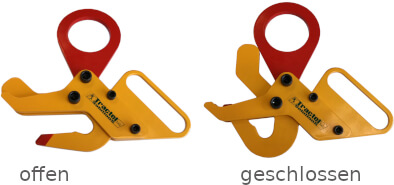

Der Autohook wird mit dem Griff in die Anschlagposition geführt. Beim Anheben sorgt das Eigengewicht und die Geometrie dafür, dass der Haken automatisch schließt; beim kontrollierten Ablegen öffnet er sich wieder selbsttätig. Die rot markierte Hakenspitze liefert eine schnelle Sichtprüfung: Ist die Markierung beim Anheben noch sichtbar, ist die Verriegelung nicht korrekt und der Hebevorgang muss abgebrochen werden.

Bedienerfreundlichkeit

• Positioniergriff für sicheres Einfädeln/Ansetzen mit Abstand zur Last
• Automatisches Öffnen/Schließen ohne manuelle Betätigung am Haken
• Visuelle Kontrolle über die rot markierte Hakenspitze

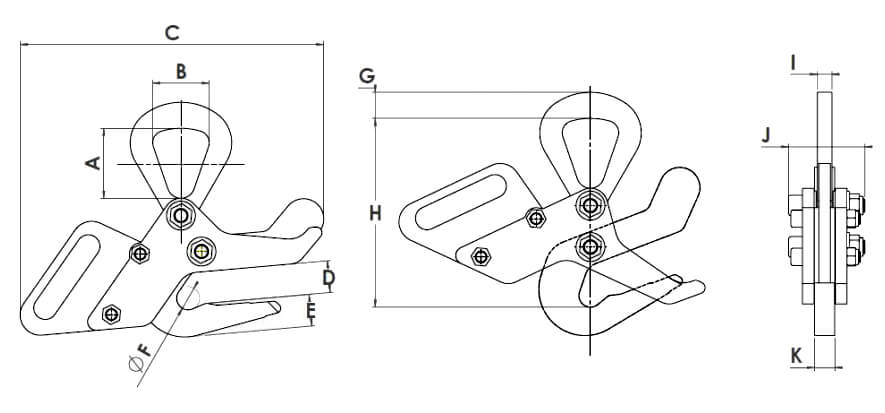

Varianten, Arbeitsbereich und technische Kerndaten

Die Baureihe AH ist in mehreren Tragfähigkeiten verfügbar. Der Arbeitsbereich wird praxisnah über die zulässige Last (WLL) sowie den Greifbereich an der Hakenöffnung beschrieben. Zusätzlich sind je Modell Grundmaße und das Gewicht angegeben, was für die Auswahl bei beengten Montageverhältnissen und für die Handhabung entscheidend ist.

Qualitätsmerkmale

• Vollautomatischer Betrieb für schnelle Hebe- und Ablegevorgänge
• Maximale Sicherheit durch Verriegelungsprinzip und Sichtkontrolle
• FEM-Klasse A5 für den Hebezeug-Einsatzbereich
• Epoxidharz-Wärmebeschichtung für robuste Oberfläche
• Ausführung ohne tragende Schweißnähte und mit Sicherheitskoeffizient 3

Hilfsmittel, die für die Benutzung erforderlich sind

• Ein geeignetes Hebezeug (z. B. Kettenzug/Kran) mit ausreichender Tragfähigkeit
• Ein zur Last passender Anschlagpunkt (z. B. Lasche/Öse/Bügel), der den Greifbereich der Hakenöffnung erfüllt
• Ausreichend freier Lastweg sowie eine sichere Arbeitszone ohne Personen im Gefahrenbereich

Sicherheitsaspekte

• Nur heben, wenn die rot markierte Hakenspitze nicht mehr sichtbar ist (korrekt geschlossen).
• Eine Mindestlast von 10% der WLL ist erforderlich, damit der Mechanismus zuverlässig arbeitet.
• Nicht für zerbrechliche Lasten verwenden und nicht als Dauerinstallation einsetzen.
• Temperaturbereich für den Einsatz: -20 °C bis +100 °C.
• Vor jedem Einsatz Sichtprüfung auf Beschädigungen, Leichtgängigkeit und sauberen Bewegungsablauf; Hebevorgang stets ruckfrei durchführen.

Passende Artikel zur Verwendung

Für einen vollständigen Hebeaufbau wird der Autohook AH typischerweise mit einem geeigneten Hebezeug kombiniert, z. B. einem manuellen Tractel Kettenzug tralift oder einem Tractel Hebelzug Bravo, wenn Lasten kontrolliert gehoben und positioniert werden sollen. Für sichere, austauschbare Verbindungen zwischen Haken, Aufhängepunkt und Last sind Tractel Schäkel mit Mutter und Splint eine passende Ergänzung. Bei Zug- und Positionieraufgaben (statt reinem Heben) kann ein Tractel Greifzug TU eine sinnvolle Alternative im gleichen Systemumfeld sein.
