Tractel Lastpositionierer TF

Der Lastpositionierer TF von Tractel ist ein Lastaufnahmemittel zur kontrollierten Lastpositionierung, wenn der Schwerpunkt einer Last nicht mittig liegt. Er wird mit einem Doppeldrahtseil eingesetzt und hilft, Lasten beim Anheben in eine stabile, waagerechte Lage zu bringen, ohne dass aufwändige Umhängungen nötig sind. Sobald die gewünschte Position erreicht ist, sorgt die integrierte automatische Verriegelung dafür, dass die Einstellung unter Last gehalten wird.

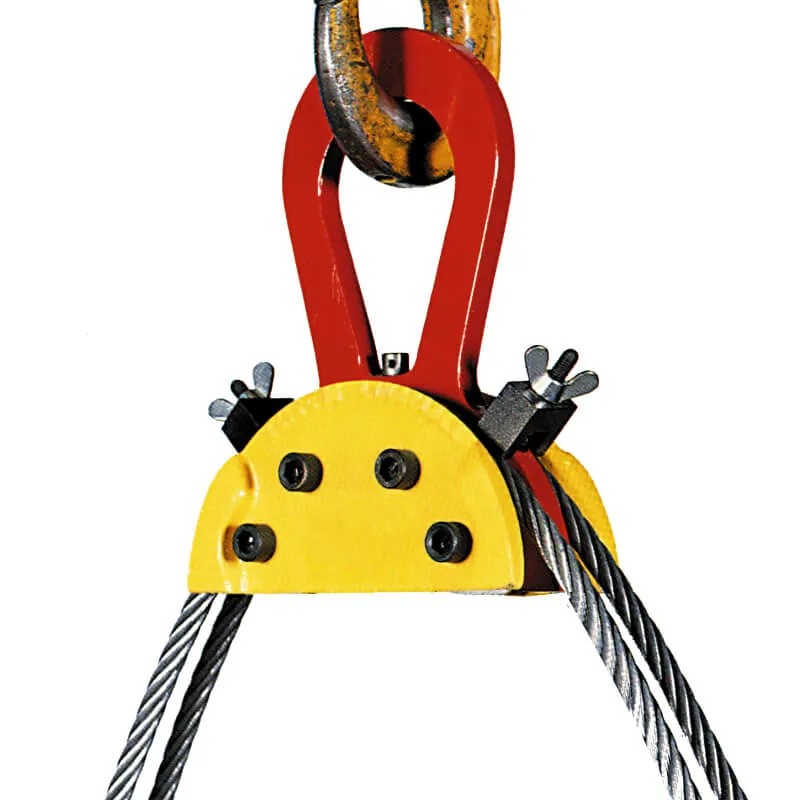

Abbildung: Lastpositionierer TF (Produktfoto von TOMANRO)

Einsatzbereiche

Der Lastpositionierer eignet sich für Montage- und Handlingprozesse, bei denen Lasten mit außermittigem Schwerpunkt aufgenommen, ausgerichtet und anschließend sicher verfahren werden müssen (z. B. Maschinenkomponenten, Stahlbaugruppen, Vorrichtungen). Durch die Positionierung des Ausgleichskopfes über dem vermuteten Schwerpunkt lässt sich die Last schrittweise in die gewünschte Lage bringen und dann stabil transportieren.

Funktionsprinzip und Bedienung

Das Gerät arbeitet als Ausgleichskopf für ein Doppelseil: Das Seil wird in die vorgesehenen Nuten eingelegt und gesichert; anschließend wird der Kopf am Hebezeug eingehängt und die Seilenden werden an der Last angeschlagen. Beim Anheben blockiert die Seilspannung die eingestellte Position automatisch; zum Nachjustieren wird die Last wieder abgesetzt, die Spannung gelöst und der Kopf neu positioniert, bis die Balance erreicht ist. Für den sicheren Betrieb ist die Lastverteilung zu beachten: Ein Strang darf nicht mehr als 70% und der andere nicht weniger als 30% der Gesamtbelastung aufnehmen.

Arbeitsbereich

Je nach Ausführung deckt der Arbeitsbereich einen Tragfähigkeitsbereich von 1500 kg bis 20000 kg ab. Der zulässige Seil-Ø (Doppeldrahtseil) reicht – abhängig vom Modell – von 9 mm bis 32 mm. Das Gerätegewicht liegt modellabhängig bei ca. 4 kg bis 76.5 kg.

Varianten und technische Kerndaten

Hinweis zu den Grundmaßen: Die Maßangaben A–G beziehen sich auf das herstellerspezifische Maßschema (z. B. für Einbausituation, Seilführung und Aufhängung) und sind für die Auswahl der passenden Ausführung entscheidend – insbesondere bei beengten Montageverhältnissen oder wenn vorhandene Seilendverbindungen berücksichtigt werden müssen.

Sicherheitsaspekte, Normen und Prüfungen

Der Lastpositionierer ist für den Lasttransport vorgesehen und darf nicht zum Heben oder Transport von Personen verwendet werden. Die angegebene Tragfähigkeit (WLL/CMU) darf niemals überschritten werden; zudem ist eine Mindestlast von 10% der Tragfähigkeit einzuhalten, damit die Verriegelungsfunktion zuverlässig anspricht. Vor jedem Einsatz sollten Seil, Anschlagpunkte und das Gerät selbst auf Beschädigungen, Verformungen und vollständige Funktionsfähigkeit geprüft werden; zusätzlich sind wiederkehrende, gesetzlich vorgeschriebene Prüfungen gemäß Betriebsanleitung durchzuführen.

Für den rechtssicheren Betrieb im europäischen Umfeld ist relevant, dass das Produkt laut Dokumentation mit einer CE-Konformität im Kontext der Maschinenrichtlinie 2006/42/EG beschrieben wird. In der Praxis bedeutet das: Nur geschultes Personal einsetzen, Lastweg freihalten, ruckfreies Heben/Senken, und die 70/30-Regel für die Stranglasten konsequent einhalten, um Überlast, Kippen oder unkontrollierte Lageänderungen zu vermeiden.

Typische Fehler vermeiden

• Ausgleich unter Last „erzwingen“, statt die Last kontrolliert abzusetzen und neu zu positionieren (Risiko: Schockbelastung).
• Ungeeigneter Seil-Ø oder beschädigte Drahtseile verwenden (Risiko: Fehlverriegelung, Seilbruch).
• Die Lastverteilung außerhalb 30/70 betreiben (Risiko: instabile Lage, Überlast eines Strangs).
• Last ohne ausreichende Anschlagpunkte oder mit verdrehten Strängen anschlagen (Risiko: Pendeln, unkontrollierte Rotation).

Benötigte Hilfsmittel und passende Artikel

Für den Einsatz des Lastpositionierers TF werden zwingend ein geeignetes Hebezeug (z. B. Kran oder Kettenzug) sowie ein passendes Doppeldrahtseil im zulässigen Seil-Ø benötigt. Zusätzlich sind geeignete Anschlagmittel und Verbindungselemente (z. B. Schäkel/Anschlagpunkte an der Last) erforderlich, damit beide Stränge sauber und verdrehungsfrei eingehängt werden können.

Wenn statt Doppelseil eine andere Lastaufhängung gefordert ist, bieten sich innerhalb der Tractel-Familie alternative Bauarten an: der Lastpositionierer TC (für einzelnes Drahtseil) und der Lastpositionierer TE (für Lastkette). Das erleichtert die Anpassung an vorhandene Betriebsmittel, ohne das Grundprinzip der Lastbalance zu ändern.
