Tractel Tracrod 150 kg

Der Tracrod 150 kg ist ein transportabler Anschlagpunkt für die PSA gegen Absturz, der speziell für den sicheren vertikalen Zugang über Schächte, Silos oder Brüstungen entwickelt ist. Die Ankerstange wird in eine dauerhaft montierte Ankerbasis eingesetzt, sodass die Stange zwischen mehreren Einsatzorten schnell umgesetzt werden kann.

Am Kopf der Ankerstange sind 2 Anschlagösen integriert. Dadurch können z. B. Abseil-/Sicherungsgeräte angeschlagen oder ein Sicherungsposten eingehakt werden; alternativ können über spezielle Halter auch Höhensicherungsgeräte an der Stange aufgenommen werden.

Einsatzbereiche

• Schacht- und Kanalzugänge (z. B. kommunale Entwässerung, Abwasserverbände)
• Silo- und Behälterzugänge (Landwirtschaft, Chemie, Schüttgut, Lebensmittel)
• Enge Räume und wiederkehrende, identische Zugangsstellen (Industrieanlagen, Versorgungsbetriebe)
• Arbeiten an Brüstungen bzw. an Bauwerkskanten mit definiertem, mobilem Anschlagpunkt

Technische Kerndaten

Montage & Anwendungshinweise

Für den Betrieb muss zunächst die Basis am Bauwerk dauerhaft befestigt werden. Für Beton werden laut Beschreibung chemische oder mechanische Dübel eingesetzt, bei Metallstrukturen Maschinenschrauben zur Montage der Halterung.

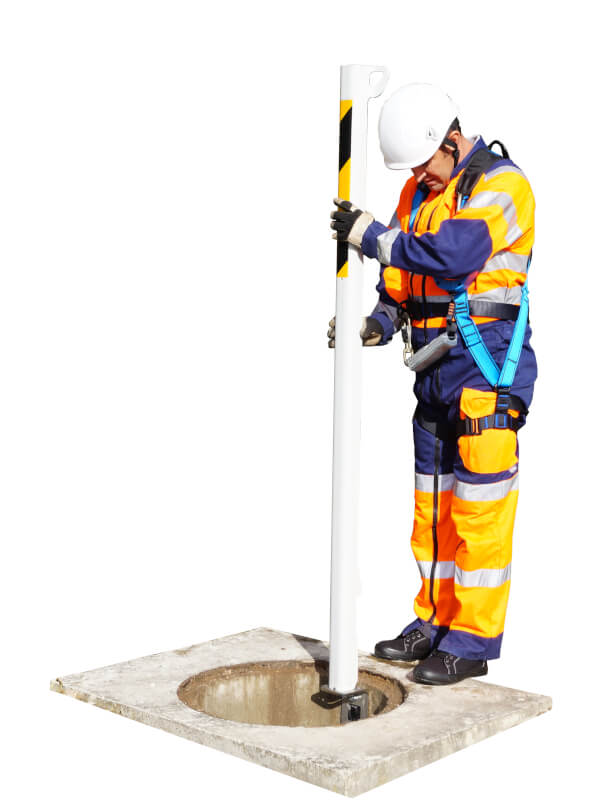

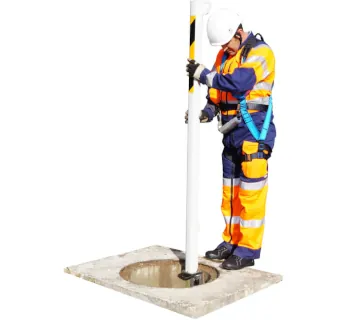

Die Ankerstange wird anschließend bis zum Anschlag in die Basis eingeführt; zur Demontage wird der Entriegelungsaktuator betätigt und die Stange aus der Basis entnommen.

Für die Installation nennt die Betriebsanleitung u. a. Anforderungen an die Befestigung: M12-Befestigungsschrauben sind mit 3 ±0.5 daNm anzuziehen; die Zugfestigkeit der einzelnen Verbindungselemente muss mindestens 1.150 daN bei 12 mm Durchmesser betragen.

Sicherheitsaspekte & Normen

• Ausgelegt als persönlicher Anschlagpunkt zur Absturzsicherung; Verwendung nur mit geeignetem Auffangsystem (u. a. Bezug auf EN 363 in der Anleitung).
• Maximale Arbeitslast: 150 kg pro Bediener; Nutzung durch zwei Bediener möglich (je Ring 1 Bediener).
• Nutzung nur in Verbindung mit der tracrod-Ankerbasis (150 kg); andere Kombinationen sind untersagt.
• Empfohlene Nutzunggeometrie: nach dem Verbinden darf sich der Karabiner in einem max. Abstand von 0.9 m zur Vertikalen des Ankers befinden.
• Der Hersteller weist auf turnusmäßige Prüfungen hin; der Zeitraum zwischen erster periodischer Prüfung und erster Inbetriebnahme darf 12 Monate nicht überschreiten.
• Angegebene Produktnorm: EN 795 Klasse A (produktseitige Angabe).

Passende Artikel/Zubehör

• Basis für Tracrod (dauerhafte Befestigung an Beton- oder Metallstrukturen)
• Abstandhalter 5 cm (für Basis, Dicke 50 mm)
• Basis Platte (für Tragwerke mit niedriger Dichte)
• Höhensicherungsgeräte (z. B. Blocfor-Varianten, je nach Anwendung auch mit Halterung/Rettungskurbel)
