DELTA Plus Auslegerarm ASS

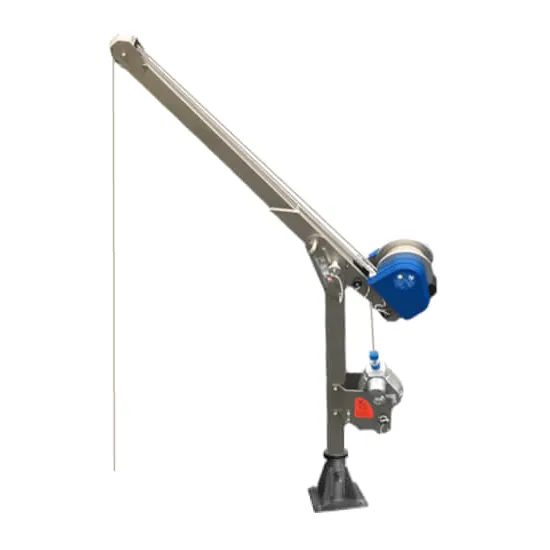

Der DELTA Plus Auslegerarm ASS ist ein mobiles Davit-System für sichere Einstiege und Arbeiten an Schächten, Behältern oder Silos, wenn Einsatzorte wechseln und ein stationärer Anschlagpunkt nicht dauerhaft verfügbar ist. Der Ausleger ist für den Einsatz mit IKAR HRA-Höhensicherungsgeräten konzipiert und kann je nach Aufgabe mit Höhensicherung und/oder Personen-/Lastwinde kombiniert werden.

Das System wird über passende Boden- oder Wandhülsen aufgenommen: Vor Ort wird der Ausleger in die Hülse eingesetzt, ausgeklappt und anschließend mit den vorgesehenen Sicherungs- bzw. Hubkomponenten bestückt.

Variante	max. Arbeitshöhe	max. Tragkraft	Anschlagösen	Werkstoff	Norm	Artikel-Nr.
ASS 1	2.30 m	300 kg	1	Edelstahl V4A	EN 795 Typ B	ART-3430
ASS 3	1.73 m	300 kg	1	Edelstahl V4A	EN 795 Typ B	ART-3434

Einsatzbereiche

• Abwasser/Kommunalbetriebe: Einstiegssicherung und Rettungsorganisation an Schächten, Pumpwerken und Kanälen.
• Industrie & Anlagenbetrieb: Zugang zu Behältern, Silos, Technikschächten und engen Räumen mit wechselnden Arbeitsorten.
• Wartung & Service: temporäre Absicherung von Öffnungen und Zugängen, bei denen ein mobiler Anschlagpunkt erforderlich ist.

Unterschiede der Varianten

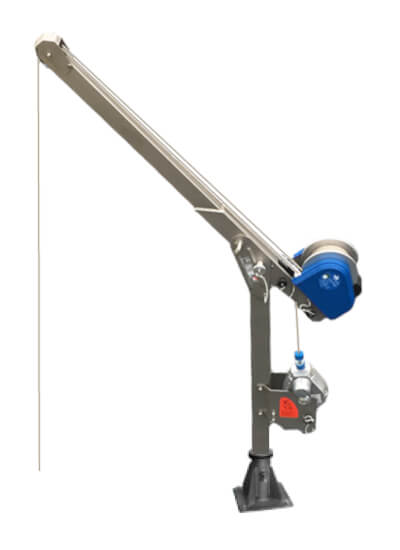

ASS 1

• Auslegerreichweite 750 mm
• Umlenkung: 2 integrierte Umlenkrollen am Auslegerende
• Neigungswinkel Oberarm 49° (unveränderlich)
• Gewicht ca. 29 kg
• Zusätzlicher Anschlagpunkt für den Sicherheitsposten auf Höhe der Kragarmaufnahme

ASS 3

• Auslegerreichweite 1250 mm
• Umlenkung: 2 integrierte Umlenkrollen am Auslegerende
• Neigungswinkel Oberarm 40° (unveränderlich)
• Gewicht ca. 39 kg
• Zusätzlicher Anschlagpunkt am senkrechten Holm (auf Höhe des Anschlages der Auslegerreichweite)

Sicherheitsaspekte & Normen

Die Auslegerarme sind als Anschlageinrichtung nach EN 795 Typ B ausgeführt (transportable, temporär einsetzbare Anschlageinrichtung). In der Praxis bedeutet das: Der Ausleger dient als definierter Anschlagpunkt für PSA gegen Absturz bzw. für Rettungs-/Hubvorgänge in Kombination mit passenden Geräten (z. B. HRA/HSG, Winden) und einer geeigneten, fachgerecht montierten Aufnahme (Boden-/Wandhülse).

Montagehinweise

• Bodenmontage: Bei Montage auf Betonfundamenten sind geeignete Injektionsankersysteme vorzusehen; bei Montage auf Stahlkonstruktionen sind M16 Maschinenschrauben als Befestigungsmittel vorgesehen.
• Wandmontage: Für Wandhülsen ist eine freie Zugänglichkeit an der Montageposition sicherzustellen; die Ausführung ist für das jeweilige Mauerwerk/Tragwerk passend auszuwählen.
• Allgemein: Tragfähigkeit und Eignung des Untergrunds sind vor Montage zu prüfen; die Montage sollte durch fachkundige Personen erfolgen.

Passende Artikel/Zubehör

• Höhensicherungsgeräte (HRA) zur Absturzsicherung mit Rettungshubfunktion (mit Adapter/Halterung am Ausleger).
• Personen- und Lastwinde (PLW/HPL) für ruckfreies Heben und Senken von Personen und Gütern (mit Halterung am Ausleger).
• Lastwinde (Materialtransport) für Waren und Ausrüstung (mit Halterung; nicht für Personen vorgesehen).
• Boden- und Wandhülsen als stationäre Aufnahme für wiederkehrende Einsatzpunkte.
• Halterungen (Schnellwechsel-/Gerätehalter) für kompatible HRA/HSG- und Windenkonfigurationen.
