DELTA Plus Personen- und Lastwinde HPL

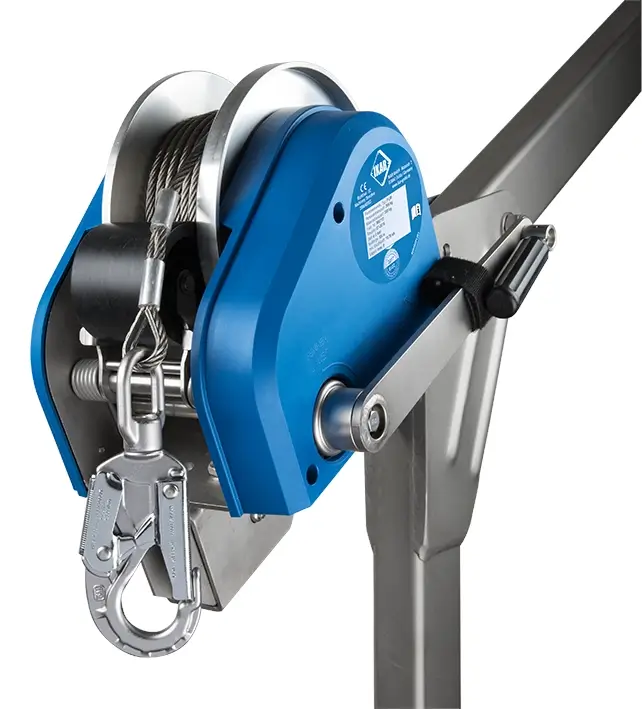

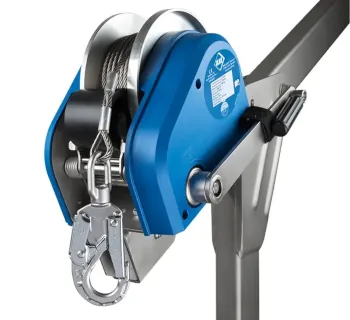

Die Personen- und Lastwinde HPL (PLW) von DELTA Plus ist eine Handkurbel-Seilwinde als Systemkomponente der zugelassenen Komplettmaschine HPL zum Heben und Senken von Personen und Lasten in Schächten und engen Räumen.
- Nennlast 300 kg
- 30 m Seillänge (effektiv)
- Edelstahlseil Ø 6 mm mit Mindest-Bruchkraft 18.76 kN
- Handkurbelbetrieb für ruckfreies Heben und Senken
- Gewicht ca. 18.5 kg
- Als Teilmaschine für die Komplettmaschine HPL vorgesehen
- Kompatibel mit IKAR Dreibäumen und IKAR Auslegerarmen
- Systemkontext nach RL 2006/42/EG und EN 1808:2015
Seilausführung
Antriebsquelle
Artikel-Nr.:
Die Personen- und Lastwinde HPL (PLW) von DELTA Plus ist eine Handkurbel-Seilwinde als Systemkomponente der zugelassenen Komplettmaschine HPL zum Heben und Senken von Personen und Lasten in Schächten und engen Räumen.
- Nennlast 300 kg
- 30 m Seillänge (effektiv)
- Edelstahlseil Ø 6 mm mit Mindest-Bruchkraft 18.76 kN
- Handkurbelbetrieb für ruckfreies Heben und Senken
- Gewicht ca. 18.5 kg
- Als Teilmaschine für die Komplettmaschine HPL vorgesehen
- Kompatibel mit IKAR Dreibäumen und IKAR Auslegerarmen
- Systemkontext nach RL 2006/42/EG und EN 1808:2015
Informationen: Personen- und Lastwinde HPL
Die Personen- und Lastwinde HPL (Hubwerk PLW) ist als Teilmaschine für das Heben und Senken von Personen und Lasten innerhalb der zugelassenen Komplettmaschine Typ HPL vorgesehen. Sie unterstützt Einstiegs- und Zugangsverfahren ohne Absturz in Schächten, Kanälen und engen Räumen (z. B. abwassertechnische Anlagen oder Industriebehälter) und ersetzt risikoreiche Leitereinstiege bzw. Steigeisengänge.

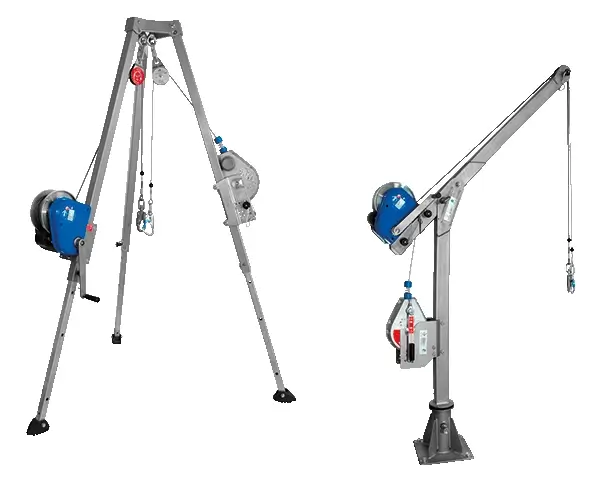

Als Handkurbel-Seilwinde ist sie auf ein leichtes und ruckfreies Heben und Senken ausgelegt und wird systemseitig mit geeigneten Aufhängekonstruktionen (z. B. IKAR Dreibäume oder IKAR Auslegerarme) sowie passenden Sicherungskomponenten kombiniert.
Einsatzbereiche
- Abwassertechnik: Einstieg/Zugang in Schächte und Kanäle, Inspektion und Rettungsszenarien in vertikalen Zugängen.
- Industrie & Anlagenbetrieb: Arbeiten in engen Räumen wie Behältern, Tanks und technischen Schächten.
- Kommunale/technische Dienste: mobiles, wiederkehrendes Arbeiten an wechselnden Einsatzorten (in Kombination mit Dreibäumen/Davitarmsystemen).
Sicherheitsaspekte & Normen
- RL 2006/42/EG (Maschinenrichtlinie): Die Winde wird im Kontext der zugelassenen Komplettmaschine Typ HPL eingesetzt (Konformitätsanforderungen an Maschinen/Teilmaschinen im EU/EEA-Markt).
- EN 1808:2015: Norm für hängende Personenaufnahmemittel (Suspended Access Equipment) mit Anforderungen an Konstruktion/Prüfung/Kennzeichnung; als Referenzrahmen für die sicherheitstechnische Auslegung und Bewertung entsprechender Systeme.
Wichtig für die Praxis: Die PLW ist als Systemkomponente gedacht und wird typischerweise mit geeigneter Aufhängekonstruktion (Dreibaum/Auslegerarm) sowie passenden Sicherungskomponenten (z. B. HRA-Geräte) kombiniert.
Technische Daten
| Merkmal | Angabe |
|---|---|
| Antriebsquelle | Kurbel |
| Maximale Nennlast | 300 kg |
| Seillänge (effektiv) | 30 m |
| Seilausführung | Edelstahlseil Ø 6 mm |
| Mindest-Bruchkraft (Seil) | 18.76 kN |
| Kurbellänge | 250 mm |
| Gewicht | ca. 18.5 kg |
| Kompatibilität | IKAR Dreibäume und IKAR Auslegerarme |
| Zertifizierung (Systemkontext) | nach RL 2006/42/EG und EN 1808:2015 |
Typenübersicht
| Typ / Code | Seillänge effektiv | Seilausführung | Antriebsquelle | Artikel-Nr. |
|---|---|---|---|---|
| 41-PLW | 30 m | Edelstahlseil Ø 6 mm | Kurbel | ART-3730 |
Passende Artikel/Zubehör
- Dreibäume / Davitarme für PSA als mobile Aufhängekonstruktion für wechselnde Einsatzorte.
- Auslegerarm ASS (Systemkomponente für den Einsatz mit HRA-Geräten; verschiedene Hülsen-/Montagevarianten je nach Einbausituation).
- Höhensicherungsgerät (HSG) mit Rettungskurbel HRA als Sicherungs- und Rettungskomponente für vertikale Zugänge (Schächte/Kanäle).
- Winden-Halterungen (z. B. Schnellwechsel-/Adapterlösungen für Aufhängekonstruktionen, abhängig vom Systemaufbau).
