DBI SALA Stangenausleger
Der 3M DBI-SALA Stangenausleger ist ein tragbares System als Anschlageinrichtung nach EN 795 (Kl. B) für Arbeiten in engen Räumen und wird per Karabiner an einem geeigneten Anschlagpunkt befestigt.
- Norm: EN 795 Kl. B (Anschlageinrichtung)
- 360°-Schwenkkopf für flexible Ausrichtung
- Teleskopierbar: 1.2–2.1 m (klein) / 1.8–3.0 m (groß)
- Max. Tragkraft: 140 kg, Nutzung durch 1 Person
- Leicht: ca. 5.40 kg (klein) / ca. 6.35 kg (groß)
- Windenhalterung integriert (genannt)
- Edelstahlbeschläge als Qualitätsmerkmal (genannt)
- Varianten: klein (CS-8560409), groß (CS-8560476) sowie T-Träger-Stange (CS-8561235)
Der 3M DBI-SALA Stangenausleger ist ein tragbares System als Anschlageinrichtung nach EN 795 (Kl. B) für Arbeiten in engen Räumen und wird per Karabiner an einem geeigneten Anschlagpunkt befestigt.
- Norm: EN 795 Kl. B (Anschlageinrichtung)
- 360°-Schwenkkopf für flexible Ausrichtung
- Teleskopierbar: 1.2–2.1 m (klein) / 1.8–3.0 m (groß)
- Max. Tragkraft: 140 kg, Nutzung durch 1 Person
- Leicht: ca. 5.40 kg (klein) / ca. 6.35 kg (groß)
- Windenhalterung integriert (genannt)
- Edelstahlbeschläge als Qualitätsmerkmal (genannt)
- Varianten: klein (CS-8560409), groß (CS-8560476) sowie T-Träger-Stange (CS-8561235)
Informationen: Stangenausleger

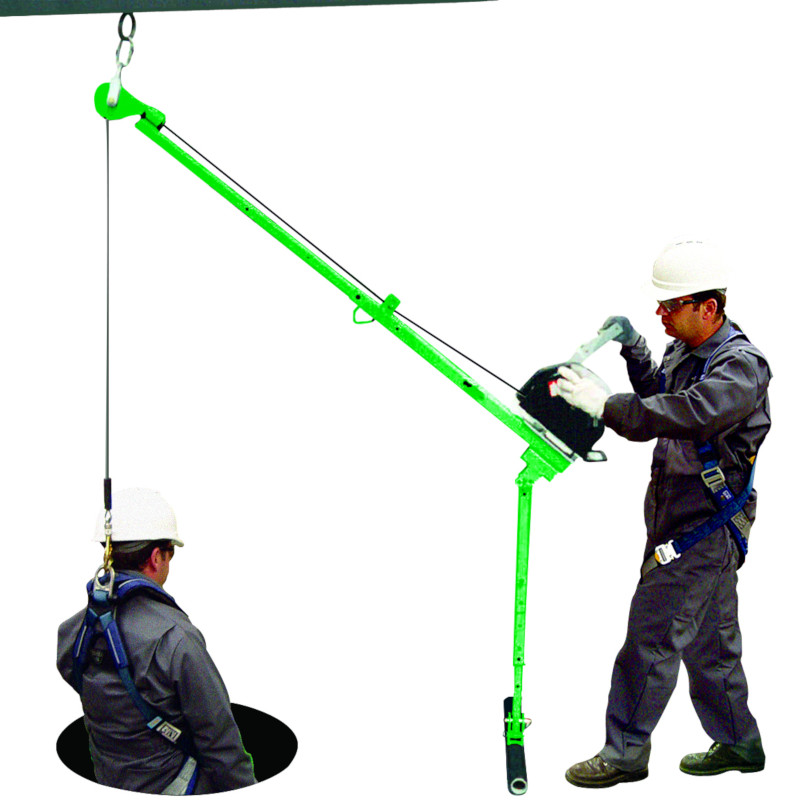

Der 3M™ DBI-SALA® Stangenausleger (Pole Hoist System) ist ein tragbares System für die PSA gegen Absturz und unterstützt Arbeiten in engen Räumen, indem er über einen Karabiner an einem geeigneten Anschlagpunkt befestigt wird und das Arbeiten aus nahezu jeder Richtung ermöglicht. Ein 360°-Schwenkkopf sorgt für hohe Beweglichkeit bei vertikalen und horizontalen Zugängen; je nach Ausführung ist die Gesamtlänge einstellbar und eine Windenhalterung ist integriert.
Einsatzbereiche
Typische Einsatzfelder sind Wartung und Instandhaltung in beengten Zugängen, z. B. an Schächten, Behältern, Kanälen oder ähnlichen Bereichen, in denen ein flexibler Anschlagpunkt bzw. Zugang aus verschiedenen Richtungen benötigt wird. Das System ist für Arbeitsplatzanwendungen vorgesehen und wird als Bestandteil eines vollständigen Auffang- oder Rettungssystems eingesetzt.
Varianten und Unterschiede
Das System ist als Stangenausleger klein und Stangenausleger groß verfügbar; beide Varianten sind für eine max. Tragkraft von 140 kg ausgelegt und verfügen über 1 Anschlagöse. Zusätzlich ist eine separate Systemkomponente T-Träger-Stange gelistet.
| Ausführung | Artikel-Nr. | EAN/GTIN | max. Arbeitshöhe | max. Tragkraft | Anschlagösen | Norm | Gewicht |
|---|---|---|---|---|---|---|---|
| Stangenausleger klein | CS-8560409 | 3660570046920 | 1.2 - 2.1 m | 140 kg | 1 | EN 795, Kl. B | ca. 5.40 kg |
| Stangenausleger groß | CS-8560476 | 3660570046937 | 1.8 - 3.0 m | 140 kg | 1 | EN 795, Kl. B | ca. 6.35 kg |
| Stangenausleger T-Träger-Stange | CS-8561235 | 3660570046951 | - | 140 kg | - | EN 795, Kl. B | - |
Sicherheitsaspekte und Normen
Der Stangenausleger ist als Anschlageinrichtung nach EN 795:2012 (Typ B) ausgewiesen und fällt unter die PSA-Verordnung (EU) 2016/425. Zugelassen ist die Nutzung durch eine Person mit einem Gesamtgewicht (Person, Kleidung, Werkzeuge usw.) von max. 140 kg.
Für den Absturzfang muss die tragende Struktur am Anschlagpunkt statische Lasten von mindestens 16 kN (mit Zertifizierung durch eine qualifizierte Person) oder 22 kN (ohne Zertifizierung) aufnehmen können; bei mehreren angeschlagenen Systemen sind die Lasten entsprechend zu multiplizieren. Für Rückhalte-/Haltesysteme wird eine statische Tragfähigkeit von mindestens 13 kN gefordert (ebenfalls mit Multiplikation bei mehreren Systemen).
Vor jeder Nutzung ist eine Sicht- und Funktionsprüfung durchzuführen; zusätzlich sind regelmäßige Prüfungen (mindestens jährlich) sowie Prüfungen nach Ereignissen (z. B. nach einer Belastung durch Sturzereignis) erforderlich. Komponenten, die eine unzulässige Belastung erfahren haben oder Mängel aufweisen, sind sofort außer Betrieb zu nehmen.
Besondere Merkmale
- 360°-Schwenkkopf für flexible Ausrichtung in unterschiedlichen Arbeitspositionen.
- Edelstahlbeschläge (ausgewiesen als Qualitätsmerkmal).
- Windenhalterung integriert (bei klein/groß als Qualitätsmerkmal genannt).
- Teleskopierbar (bei klein/groß als Qualitätsmerkmal genannt).
Passende Artikel/Zubehör
- PSA gegen Absturz (z. B. Auffanggurt, Verbindungsmittel, Karabiner) passend zur geplanten Anwendung.
- Rettungs-/Hubeinrichtungen bzw. kompatible Winden (sofern im Gesamtsystem vorgesehen).
- Systemkomponenten der Serie (z. B. T-Träger-Stange), sofern für den jeweiligen Anschlagpunkt benötigt.
- Prüf- und Wartung: Dokumentation/Prüfplaketten und planmäßige Sachkundigenprüfung gemäß betrieblicher Vorgaben.
