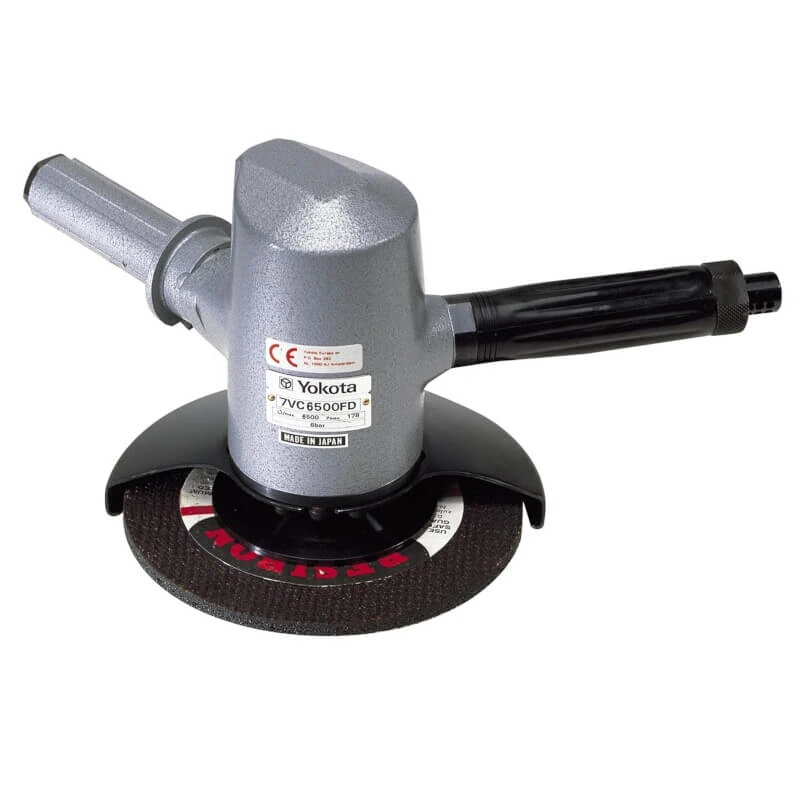

Yokota Vertikalschleifer 7VC

Die Vertikalschleifer 7VC von Yokota sind leistungsstarke Druckluft-Vertikalschleifer für schwere Schrupp- und Schleifarbeiten in Industrie, Stahlbau und auf Schiffswerften. Ein integrierter Drehzahlregler sorgt für die korrekte Umfangsgeschwindigkeit der Schleifscheibe und erhöht damit sowohl den Wirkungsgrad als auch die Arbeitssicherheit.

Das ergonomische, gut ausbalancierte Gehäuse, der Sicherheitsstarthebel und der schallgedämpfte Luftauslass ermöglichen ein sicheres, kontrolliertes Arbeiten auch bei dauerhaft hohem Materialabtrag. Die Baureihe umfasst die Ausführungen 7VC 6500FS für 230 mm Scheiben und 7VC 8500FS für 180 mm Scheiben.

Typenübersicht und technische Kenndaten

Die Vertikalschleifer 7VC stehen in zwei Varianten zur Verfügung, die sich vor allem durch den Scheibendurchmesser und die Drehzahl unterscheiden. Beide Modelle bieten die gleiche Antriebsleistung und sind für den Betrieb mit 230 mm bzw. 180 mm Schruppscheiben ausgelegt.

Beide Modelle verfügen über einen integrierten Drehzahlregler, der die Drehzahl unter Last stabilisiert und verhindert, dass die zulässige Umfangsgeschwindigkeit der Schleifscheibe überschritten wird.

Einsatzbereiche der Yokota Vertikalschleifer 7VC

Die Vertikalschleifer 7VC sind für harte, industrielle Einsätze konzipiert und werden insbesondere in folgenden Bereichen eingesetzt:

• Schiffswerften und Schwerindustrie: Schleifen von Schweißnähten, Entfernen von Zunder und Anlauffarben, Anarbeiten von Reparaturstellen an großformatigen Stahlstrukturen.
• Stahl- und Anlagenbau: Grobes Schruppschleifen an Trägern, Blechen, Formstahl und Flanschen, Vorbereitung von Schweißnähten und Fugen.
• Gießereien: Entfernen von Graten, Läufen und Speisern an großen Gussteilen, Plan- und Formschliffe an schwer zugänglichen Flächen.
• Instandhaltung (MRO): Schwere Reparaturschleifarbeiten an Maschinen, Fundamenten, Rahmen und Konstruktionen, bei denen hohe Abtragsleistung gefordert ist.

Die vertikale Bauform mit beidseitigen Handgriffen erlaubt einen stabilen Anpressdruck senkrecht zur Werkstückoberfläche und damit einen sehr hohen Materialabtrag auf großen Flächen.

Unterschiede der Varianten 6500FS und 8500FS

Die beiden Ausführungen 7VC 6500FS und 7VC 8500FS sind technisch eng verwandt, setzen aber unterschiedliche Schwerpunkte bei Scheibendurchmesser und Umfangsgeschwindigkeit:

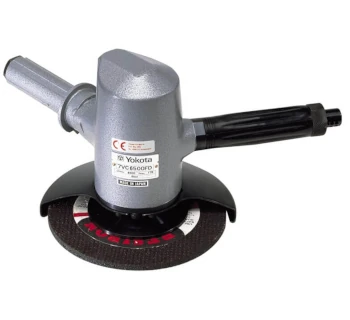

• 7VC 6500FS (230 mm): Für 230 mm Schruppscheiben mit 22 mm Bohrung und einer Drehzahl von 6500 1/min. Durch den großen Scheibendurchmesser eignet sich diese Variante besonders für großflächige Schleifarbeiten und das Einebnen größerer Unebenheiten.
• 7VC 8500FS (180 mm): Für 180 mm Schruppscheiben bei 8500 1/min. Die höhere Drehzahl und kleinere Scheibe liefern eine hohe Umfangsgeschwindigkeit, wodurch sich die Maschine ideal für intensive Schweißnahtbearbeitung und punktuellere Abtragsarbeiten eignet.
• Vibrationsverhalten: Der 7VC 8500FS weist mit 2.1 m/s² ein besonders niedriges Vibrationsniveau auf und ist damit für längere Einsatzzeiten ergonomisch vorteilhaft.
• Gemeinsame Basis: Beide Varianten besitzen die gleiche Antriebsleistung 1.74 kW, den identischen Luftverbrauch, eine Spindel 5/8" (über Adapter auf 22 mm Scheibenbohrung) und arbeiten mit Schlauchdurchmesser 13 mm.

In der Praxis wird der 7VC 6500FS bevorzugt, wenn maximale Scheibenfläche und Reichweite benötigt werden, während der 7VC 8500FS bei intensiver Schweißnahtbearbeitung und geringerem Vibrationsniveau punkten kann.

Häufige Fehler bei Auswahl und Anwendung

Trotz der robusten Ausführung können Fehlentscheidungen bei Auswahl und Handhabung die Standzeit der Vertikalschleifer 7VC verkürzen oder zu Sicherheitsrisiken führen:

• Ungeeignete Schleifscheiben: Verwendung von Scheiben ohne ausreichende Drehzahlfreigabe oder mit falscher Dicke bzw. Gewebeausführung kann zu Scheibenbruch führen – immer die max. zulässige Drehzahl und Ausführung laut Scheibenhersteller beachten.
• Verwendung als Trennschleifer ohne Freigabe: Schruppscheiben werden zum Trennen eingesetzt oder Trennscheiben seitlich belastet. Dies ist konstruktiv nicht vorgesehen und erhöht das Bruchrisiko.
• Unterdimensionierte Druckluftversorgung: Zu kleine Schlauchquerschnitte oder stark verschmutzte Filter verursachen Druckabfall unter 6.3 bar. Folge sind Drehzahlverlust, höherer Verschleiß und schlechtere Schleifergebnisse.
• Fehlende oder falsche Schmierung: Der Betrieb ohne geeignetes Druckluftöl erhöht den Verschleiß im Luftmotor und an den Lagern deutlich. Nur freigegebene Druckluftöle in passender Dosierung verwenden.
• Demontierte Schutzhaube: Zur besseren Zugänglichkeit wird die Schutzhaube entfernt oder zu weit geöffnet, wodurch Funken und mögliche Scheibenfragmente nicht mehr sicher abgeschirmt werden.
• Übermäßiger Anpressdruck: Vertikalschleifer sind für hohen, aber kontrollierten Flächendruck konzipiert. Zu hoher Druck blockiert die Scheibe, erhöht die Erwärmung und verkürzt die Lebensdauer von Scheibe und Werkzeug.
• Unzureichende persönliche Schutzausrüstung: Arbeiten ohne Schutzbrille, Gehörschutz und ggf. Atemschutz bei staubintensiven Aufgaben verstößt gegen grundlegende Arbeitsschutzvorgaben.

Eine sorgfältige Werkzeug- und Scheibenauswahl, korrekt dimensionierte Druckluftinstallation und regelmäßige Wartung sind entscheidend für hohe Prozesssicherheit und geringe Stillstandszeiten.

Sicherheitsaspekte und relevante Normen

Die Yokota Vertikalschleifer 7VC erfüllen die Anforderungen der EN ISO 11148-7 für handgehaltene, nicht elektrisch angetriebene Maschinen (Schleif- und Schruppwerkzeuge). Vibrationen und Geräuschemissionen werden gemäß ISO 28927 (Hand-Arm-Vibrationen bei Schleifern) und ISO 15744 (Geräuschemissionen) ermittelt.

Für einen sicheren Einsatz sind folgende Punkte besonders wichtig:

• Maschine nur von geschultem Personal verwenden und die vollständige Betriebsanleitung beachten.
• Betriebsdruck 6.3 bar am Werkzeug einhalten; kein Betrieb bei überhöhtem Druck, um Überdrehzahl und erhöhten Verschleiß zu vermeiden.
• Nur zugelassene Schleifscheiben mit passender Bohrung 22 mm und ausreichender Drehzahlfreigabe montieren; Scheiben vor Einsatz optisch prüfen (Risse, Beschädigungen).
• Vor Arbeitsbeginn einen kurzen Probelauf im Schutzbereich durchführen, um Unwuchten oder fehlerhafte Montage zu erkennen.
• Stets geeignete PSA tragen: Schutzbrille oder Gesichtsschutz, Gehörschutz, schnittfeste Handschuhe und ggf. Atemschutz bei starkem Staub- oder Rauchaufkommen.
• Anweisungen zur Hand-Arm-Vibrationsbelastung und zulässigen Einsatzzeiten beachten und gegebenenfalls Pausen einplanen.

Werden diese Vorgaben eingehalten, bieten die Vertikalschleifer 7VC eine sehr hohe Abtragsleistung bei zugleich hohem Niveau an Arbeitssicherheit.

Passende Zubehör- und Ergänzungsartikel

Für einen wirtschaftlichen und sicheren Einsatz der Yokota Vertikalschleifer 7VC empfiehlt sich die Verwendung abgestimmter Originalkomponenten und ergänzender Druckluftwerkzeuge.

• Schrupp- und Trennscheiben 180 mm / 230 mm: Hochwertige Scheiben mit Bohrung 22 mm, abgestimmt auf Material (Stahl, Edelstahl, Guss) und zulässige Drehzahl.
• Gummistützteller und Fiberscheiben: Für Flächenreinigung, Entzundern und Grobschliff, passend für die Spindel des 7VC.
• Flanschsätze (Innen- und Außenflansch): Original-Flansche stellen sicheren Scheibenlauf und korrekte Spannlänge sicher.
• Druckluftaufbereitungseinheit: Filter, Druckminderer und Nebler zur Bereitstellung sauberer, trockener und leicht geölter Luft für alle Yokota Druckluftwerkzeuge.
• Druckluftöl Atlub oder gleichwertige Ölqualität zur Schmierung des Luftmotors und zum Schutz vor Korrosion in Werkzeug und Leitung.
• Yokota Winkelschleifer G: Ergänzendes Werkzeug für Trenn- und Schrupparbeiten auf kleinerer Fläche (115 mm, 125 mm, 180 mm), wenn eine horizontale Bauform vorteilhaft ist.
• Yokota Stabschleifer MG: Für präzise Entgrat- und Schleifarbeiten an schwer zugänglichen Stellen, Bohrungen und Konturen, bei denen der Vertikalschleifer zu groß wäre.
• Hochwertige Druckluftschläuche und Kupplungen: In der empfohlenen Größe 13 mm, um Druckverluste zu minimieren und die nominelle Leistung sicherzustellen.

Mit der Kombination aus Vertikalschleifer 7VC, weiteren Yokota Schleifmaschinen und abgestimmter Drucklufttechnik lassen sich nahezu alle schweren Schleif- und Schruppaufgaben im industriellen Umfeld abdecken.
