Yale Hydraulischer Abzieher YHP

Der Yale Hydraulische Abzieher YHP ist ein robuster Hydraulik-Abziehsatz für professionelle Demontagearbeiten, bei denen hohe, kontrollierbare Zugkräfte benötigt werden. Die Sätze sind darauf ausgelegt, typische Abziehprobleme in Wartung und Reparatur effizient zu lösen und Stillstandszeiten zu reduzieren; alle Bauteile sind aus hochfestem Schmiedestahl präzise gefertigt.

Je nach Ausführung stehen 3-Arm/2-Arm-Abziehvorrichtungen, Joch-Abziehvorrichtungen sowie Universal-Abziehvorrichtungen zur Verfügung. Die Baureihe deckt Zugkräfte im Bereich 10 t bis 50 t ab.

Einsatzbereiche

• Instandhaltung und Reparaturbetriebe: Demontage festsitzender Bauteile ohne unnötige Maschinenstillstände.
• Werkstatt und Industrie-Montage: Abziehen von Zahnrädern, Riemenscheiben, Schwung- und Lüftungsrädern, massiven Lagerbuchsen.
• Lagertechnik: Abziehaufgaben an Kugellagern, Walzen- und Kegelrollenlagern, Radial- und Axiallagern (je nach Satztyp).

Varianten & Unterschiede

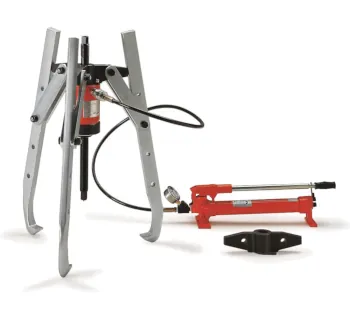

3-armige Abziehvorrichtungen

Für Abzieharbeiten, bei denen an stabilen Bauteilen von außen gezogen werden kann (z. B. Zahnräder, Riemenscheiben). Die Sätze sind 3-armig und 2-armig einsetzbar.

Joch-Abziehvorrichtungen

Für Abzieharbeiten, bei denen mehrteilige Lager abgezogen werden müssen (z. B. Kugel-, Walzen- und Kegelrollenlager). Zum Satz gehören ein Lagerabzieher (Trennvorrichtung) sowie ein Innenauszieher (für Lagerschalen).

Universal-Abziehvorrichtungen

Kombination aus 3-armigem Abziehsatz und Joch-Abziehsatz für universelle Abzieharbeiten. Bei Universal-Sätzen werden je nach Konfiguration unterschiedliche maximale zulässige Zugkräfte angegeben.

Lieferumfang

Alle Sätze werden komplett mit den notwendigen Hydraulikkomponenten geliefert. Enthalten sind Hohlkolbenzylinder, Handpumpe, Manometer zur Kontrolle der Zugkraft sowie ein Hydraulikschlauch mit den notwendigen Kupplungsteilen. Zusätzlich ist eine Transportkiste Bestandteil der Komplettsätze.

Modelle & technische Kerndaten

Sicherheitsaspekte

• Maximalwerte niemals überschreiten: Tragfähigkeit/Zugkraft und max. Betriebsdruck dürfen nicht überschritten werden.
• Außermittige Belastungen vermeiden: Last stets mittig und parallel ansetzen; Punktlasten vermeiden.
• Kupplungen vollständig kuppeln: Bei nicht vollständig geschlossenen Kupplungen kann der Durchfluss gesperrt sein; ungekuppelt niemals unter Druck setzen.
• Schläuche schützen: vor Beschädigungen, Knicken und Zugbeanspruchung; möglichst mit großem Bogen verlegen.
• Sauberkeit: Hydrauliksystem vor Verschmutzung/Feuchtigkeit schützen; Kupplungsanschlüsse sauber halten.
• Hitzeeinwirkung vermeiden (z. B. beim Schweißen) und nur mit Original-Ersatzteilen sowie Fachpersonal warten/reparieren.

Montage- und Anwendungshinweise (Hydraulik)

• Vor Inbetriebnahme: Geräte nach dem Auspacken auf Transportschäden prüfen; Ölstand der Handpumpe kontrollieren.
• System entlüften: Zylinder mehrmals ein- und ausfahren und dabei den Kupplungsanschluss beim Einfahren nach oben halten.
• Kuppeln: Überwurf der Kupplungsmuffe vollständig schließen; selbstdichtende Kupplungen nur handfest anziehen.
• Druckaufbau: Tankbelüftung öffnen, Ablassventil schließen, dann kontrolliert Druck aufbauen; nach Gebrauch Tankbelüftung schließen.

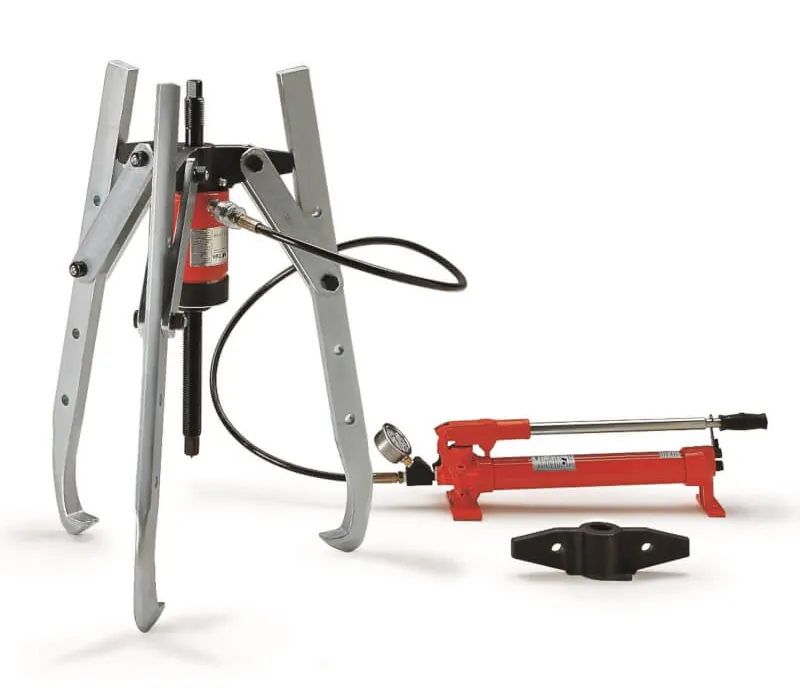

Bild (zur Übersicht)

Passende Artikel/Zubehör

• Hydraulikhandpumpe HPS: Handpumpen für 700-bar-Anwendungen (Ersatz/Ergänzung im Werkstattbetrieb).
• Manometer-Set GYA 63: Satz zur Druck-/Zugkraftkontrolle in Yale-Hydrauliksystemen.
• Hydraulikschlauch HHC: Hochdruckschlauch für Werkstatt-Hydraulik mit robustem Aufbau.
• Hydraulikkupplungen C-Serie: Selbstdichtende Schraubkupplungen als Standardverbindung zwischen Pumpe, Schlauch und Zylinder.
