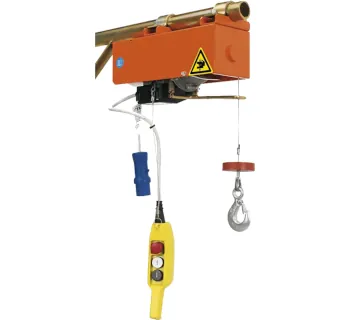

DELTA Bauwinde DIO 198 100 kg

DELTA Bauwinde DIO

Die DELTA Bauwinde DIO ist eine betriebsfertige elektrische Hubwinde für den Materialtransport mit Direktsteuerung inklusive Not-Aus, mechanischer Bremse (Last hält bei Stromausfall) und oberem Endabschalter.

  • Betriebsfertig geliefert (inkl. Steuerschalter, Stromkabel sowie Stahlseil mit Lasthaken).
  • Varianten als Typ DM (230 V) oder DT (400 V) für unterschiedliche Baustrom-/Netzsituationen.
  • Mechanische Bremse mit sicherem Halt bei Stromausfall.
  • Direktsteuerung mit Not-Aus für klare Bedienlogik.
  • Oberer Endabschalter (mechanisch) für kontrollierten Hub.
  • Hohe Einsatzdaten: ED 50% und 240 Starts/h.
  • Schutzarten: Gehäuse IP55 (teilweise IP44) und Steuerschalter IP65.
  • Dokumentation gemäß 2006/42/EG (inkl. Prüfzeugnis, CE, Betriebsanleitung).
12 Artikel → Bauwinde DIO
Bauwinde DIO
Tragfähigkeit
Hubgeschwindigkeit
Hub
Spannung
Artikel-Nr.:
-
Preis
exkl. 19% MwSt.
Lieferung frei Haus
(innerhalb Deutschlands)

Previous Next
Bauwinde DIO
Tragfähigkeit
Hubgeschwindigkeit
Hub
Spannung
Artikel-Nr.:
-
Preis
exkl. 19% MwSt.
Lieferung frei Haus
(innerhalb Deutschlands)

Previous Next
Bauwinde DIO
Tragfähigkeit
Hubgeschwindigkeit
Hub
Spannung
Artikel-Nr.:
-
Preis
exkl. 19% MwSt.
Lieferung frei Haus
(innerhalb Deutschlands)

Previous Next
Bauwinde DIO
Tragfähigkeit
Hubgeschwindigkeit
Hub
Spannung
Artikel-Nr.:
-
Preis
exkl. 19% MwSt.
Lieferung frei Haus
(innerhalb Deutschlands)

Previous Next
Bauwinde DIO
Tragfähigkeit
Hubgeschwindigkeit
Hub
Spannung
Artikel-Nr.:
-
Preis
exkl. 19% MwSt.
Lieferung frei Haus
(innerhalb Deutschlands)

Previous Next
Artikel wurde hinzugefügt!
Produkt zum Warenkorb hinzugefügt

Artikel-Nr.:
-
Anzahl: *

Die DELTA Bauwinde DIO ist eine betriebsfertige elektrische Hubwinde für den Materialtransport mit Direktsteuerung inklusive Not-Aus, mechanischer Bremse (Last hält bei Stromausfall) und oberem Endabschalter.

  • Betriebsfertig geliefert (inkl. Steuerschalter, Stromkabel sowie Stahlseil mit Lasthaken).
  • Varianten als Typ DM (230 V) oder DT (400 V) für unterschiedliche Baustrom-/Netzsituationen.
  • Mechanische Bremse mit sicherem Halt bei Stromausfall.
  • Direktsteuerung mit Not-Aus für klare Bedienlogik.
  • Oberer Endabschalter (mechanisch) für kontrollierten Hub.
  • Hohe Einsatzdaten: ED 50% und 240 Starts/h.
  • Schutzarten: Gehäuse IP55 (teilweise IP44) und Steuerschalter IP65.
  • Dokumentation gemäß 2006/42/EG (inkl. Prüfzeugnis, CE, Betriebsanleitung).

Informationen: Bauwinde DIO

Die Bauwinde DIO von DELTA ist eine elektrische Hub- und Zugwinde für den Materialtransport, ausgelegt für robuste Baustellen- und Industrieanwendungen. Sie ist auf hohe Einschaltdauer und einen hohen Arbeitszyklus ausgelegt und arbeitet durch ein permanent geschmiertes Getriebe reibungslos und geräuscharm.

Die Winde wird betriebsfertig geliefert (inkl. Steuerschalter, Stromkabel sowie Stahlseil mit Lasthaken) und erfüllt die Maschinenrichtlinie 2006/42/EG (inkl. Prüfzeugnis, CE-Konformitätserklärung und Betriebsanleitung).

Einsatzbereiche

  • Baustelle & Gerüstbau: Materialtransport von Werkzeugen, Eimern, Bauteilen und Montagekomponenten auf Arbeitsebenen.
  • Dach- und Fassadenarbeiten: Zubringerwinde für Materialzufuhr bei Sanierung und Ausbau.
  • Montage & Instandhaltung: Hebe- und Zugaufgaben an Anlagen, Gestellen und temporären Aufbauten.
  • Werkstatt/Industrie: Wiederkehrende Hubaufgaben, bei denen kompakte, elektrische Hubwinden gefragt sind.

Varianten und Auswahlhilfe

Die Baureihe wird in mehreren Ausführungen angeboten. Grundsätzlich gilt: Typ DM arbeitet mit Wechselstrom 230 V / 50 Hz (1Ph), Typ DT mit Drehstrom 400 V / 50 Hz (3Ph). Die Auswahl erfolgt praxisnah nach Tragfähigkeit, Hubhöhe und verfügbarer Stromversorgung.

Sicherheitsaspekte und Normen

Die Bauwinde DIO ist für den Materialtransport vorgesehen und darf nicht zum Heben oder Transportieren von Personen verwendet werden (Einordnung nach DGUV Vorschrift 54). Die Bedienung erfolgt über eine Direktsteuerung mit Not-Aus.

  • Bremse: Mechanische Bremse mit sofortiger Bremswirkung; hält die Last auch bei Stromausfall sicher.
  • Endabschalter: Mechanischer oberer Endabschalter.
  • Überlastschutz: Kein Überlastschutz (Einsatzplanung entsprechend auslegen).
  • Schutzarten: Gehäuse je Baureihe IP 55 (bei 100–200 kg: IP 44); Steuerschalter IP 65.

Technische Basisdaten der Baureihe

Anwendung Hubwinde
Betriebsspannung Typ DM: 230 V / 50 Hz / 1Ph; Typ DT: 400 V / 50 Hz / 3Ph
Hubgeschwindigkeit Eine Geschwindigkeit
Drahtseil Stahlseil 1960 N/mm²
Steuerkabel Standard ≈ 1 Meter
Stromkabel ≈ 1 Meter (Schuko- bzw. CEE-Stecker je Ausführung)
Triebwerksgruppe M5/2m (ISO/FEM)
Einschaltdauer / Starts pro Stunde 50% / 240
Isolationsklasse F
Einsatztemperatur -10°C bis +40°C

Ausführungen mit belegten Daten (Auszug)

Nachfolgend sind die Ausführungen aufgeführt, deren technische Daten auf TOMANRO eindeutig ausgewiesen sind. Weitere Größen/Ausführungen sind je nach Bedarf verfügbar (siehe Typenseite).

Ausführung Tragfähigkeit Hubgeschwindigkeit Hub Spannung Motorleistung Seildurchmesser Gewicht Artikel-Nr. EAN/GTIN
DM300 300 kg 23 m/min 23 m 230 V / 50 Hz 1.45 kW 6 mm ca. 47 kg DEL-DI.0.DM.300 8719482283024
DM300 300 kg 23 m/min 38 m 230 V / 50 Hz 1.45 kW 6 mm ca. 50 kg DEL-DI.0.DM.300.38 8719482002991
DM500 500 kg 16 m/min 38 m 230 V / 50 Hz 2.2 kW 7 mm ca. 68 kg DEL-DI.0.DM.500.38 8719482002960
DT300 300 kg 23 m/min 38 m 400 V / 50 Hz 1.85 kW 6 mm ca. 50 kg DEL-DI.0.DT.300.38
DT950 950 kg 12 m/min 38 m 400 V / 50 Hz 2.2 kW 7 mm ca. 84 kg DEL-DI.0.DT.950.38 8719482003028

Abmessungen (L × B × H)

Ausführung Abmessungen
DM300 (23 m / 38 m) 580 × 305 × 410 mm
DT300 (38 m) 580 × 305 × 410 mm
DM500 (38 m) 600 × 300 × 470 mm
DT950 (38 m) 600 × 300 × 470 mm

Passende Artikel/Zubehör

  • Schwenkbarer Ausleger (optional): Ausleger zur Montage an Stahlgerüsten; in den Produktinformationen als Option mit Traglast 200 kg genannt (praxisnah für das Ablegen/Schwenken von Material am Gerüst).
  • Umlenkrollen: Für Umlenkung des Seilverlaufs und anwendungsbezogene Seilführung (bedarfsgerecht auswählen).
Katalogseite (PDF)
Katalogseite: DELTA Bauwinde DIO

Kompakter Produktüberblick als PDF.

Zubehör-Kategorie
Bauwinden – Zubehör und Einsatzhinweise

Praxisinfos, z. B. zum Schwenkarm.

Zubehör-Kategorie
Umlenkrollen (TOMANRO)

Seilführung und Umlenkung bedarfsgerecht.
