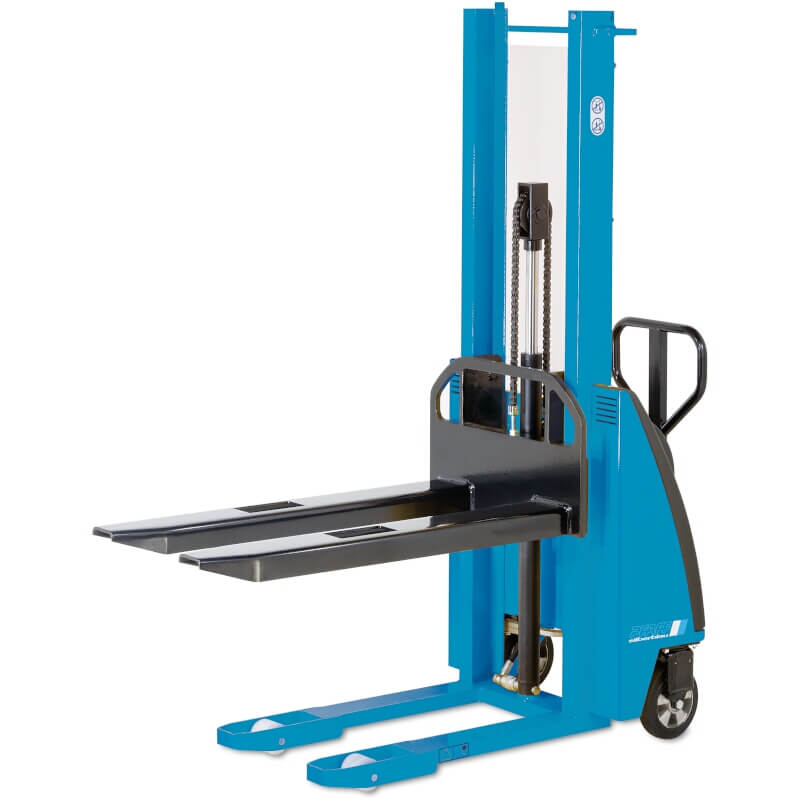

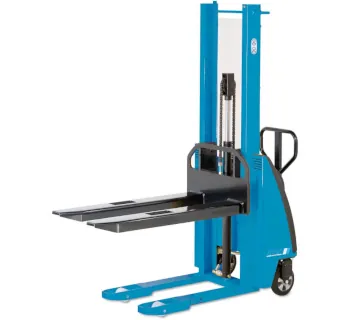

PFAFF Hand-Hochhubwagen EHH PS

Der PFAFF Hand-Hochhubwagen EHH PS ist ein mitgängergeführtes Flurförderzeug zum elektrischen Heben und Senken bei gleichzeitig manuellem Verfahren – ausgelegt für den innerbetrieblichen Palettenumschlag auf ebenen, befestigten Böden. Dank elektrohydraulischem Kompaktaggregat hebt der EHH PS Lasten kontrolliert auf definierte Arbeitshöhen, während die robuste Mast-/Rahmenkonstruktion auf Zuverlässigkeit im gelegentlichen bis mittleren Einsatz zielt.

Charakteristisch sind die praxisnahe Ausstattung mit Überlastsicherung, das stufenlos regulierbare Senkventil für feinfühliges Absetzen sowie die Zwangslenkung, die das Manövrieren in engen Bereichen unterstützt. Der Gabelträger läuft über wartungsfreie Führungsrollen; eine Feststellvorrichtung dient der sicheren Arretierung am Einsatzort.

Einsatzbereiche

• Lager & Logistik: Ein-/Auslagern, Stapeln und Umsetzen von Paletten und Gitterboxen auf kurzen bis mittleren Strecken.
• Spedition & Versand: Bereitstellung in Pack-/Verladezonen, Pufferflächen und Übergabebereichen.
• Produktion: Materialnachschub an Linien, Zwischenlagerung und ergonomisches Anheben auf Arbeitshöhe.
• Beengte Raumverhältnisse: Geeignet, wenn Platz und Fahrwege begrenzt sind und ein mitgängergeführtes Gerät Vorteile bietet.

Varianten & Unterschiede

Die Baureihe unterscheidet sich primär über Tragfähigkeit und Arbeitsbereich (Hub / max. Gabelhöhe). Zusätzlich variieren je nach Ausführung Gewicht sowie die Batteriespannung (12 V bzw. 24 V).

Technische Beschreibung

Das elektrohydraulische Kompaktaggregat übernimmt den Hub; die Bedienung erfolgt als mitgängergeführtes Gerät über die Deichsel/Bedienelemente mit klarer Trennung von Heben und Senken. Das Rückführen in die Neutralstellung stoppt den Hub-/Senkvorgang, wodurch sich Lastbewegungen kontrolliert und sicher dosieren lassen.

Ein stufenlos regulierbares Senkventil ermöglicht ein feinfühliges Absetzen; die Überlastsicherung schützt die Hubeinrichtung bei Überlast. Die Zwangslenkung unterstützt das Manövrieren, während Feststellvorrichtung und robuste Rollen-/Fahrwerksauslegung die Positionierung am Einsatzort absichern.

Merkmal	Angabe
Tragfähigkeit	1000–1200 kg
Arbeitsbereich	Hub 810–3410 mm / max. Gabelhöhe bis 3500 mm
Gewicht	ca. 296–496 kg (variantenabhängig)
Hubgeschwindigkeit (mit/ohne Last)	0.09 / 0.12 m/s (1000-kg-Varianten) bzw. 0.08 / 0.12 m/s (1200-kg-Varianten)
Senkgeschwindigkeit (mit/ohne Last)	0.4 / 0.1 m/s
Hubmotor Leistung	1.6 kW (1000-kg-Varianten) bzw. 2.2 kW (1200-kg-Varianten)
Batteriesystem	12/74 V/Ah bzw. 24/74 V/Ah (variantenabhängig); Batterie nach DIN 43531 (Starter)
Umgebungstemperatur	0 °C bis +40 °C
Lieferumfang	Batterie und integriertes Ladegerät

Sicherheitsaspekte & Normen

Der EHH PS ist als Flurförderzeug bestimmungsgemäß für das Heben, Senken und den Transport palettierter Lasten im innerbetrieblichen Verkehr vorgesehen; Voraussetzung sind ebene und befestigte Fahrbahnen. Für den sicheren Betrieb gelten u. a. die grundlegenden Regeln: keine Personenbeförderung, keine Personen unter angehobener Last, Nutzlast nicht überschreiten und Lasten stets stabil/gleichmäßig aufnehmen.

In der Betriebsanleitung werden für Deutschland u. a. folgende Regelwerke/Normen genannt: EG-Richtlinie 2006/42/EG, UVV BGV D27 Flurförderzeuge sowie DIN EN 1757-1, EN 1726-1, EN 1175-1 und EMV-Normen (EN 50081-1, EN 50082-2, EN 61000-4-2). Außerdem wird eine wiederkehrende Prüfung gem. BGV D27 § 20 gefordert: nach Bedarf, jedoch mindestens einmal jährlich durch einen Sachverständigen.

• Überlastsicherung: schützt Hubeinrichtung bei Überlastsituationen.
• Stufenlos regulierbares Senkventil: kontrolliertes, feinfühliges Absenken zur Schadens- und Unfallprävention.
• Feststellvorrichtung: Arretierung gegen ungewolltes Wegrollen am Einsatzort.
