PFAFF Hand-Gabelhochhubw. EHH PSE

Der Hand-Gabelhochhubwagen EHH PSE von PFAFF ist ein mitgänger-geführtes Geh-Flurförderzeug zum elektrischen Heben und Senken bei manuellem Verfahren. Als Radarmstapler mit über den Radarmen angeordneten Gabeln eignet er sich für den innerbetrieblichen Nahbereich zum Stapeln, Positionieren und Umsetzen von genormten Paletten, Gitterboxen und anderen palettierten Lasten.

Der Einsatz ist für ebene und befestigte Fahrbahnen ausgelegt – ideal, wenn eine kompakte Staplerlösung benötigt wird, aber das Verfahren bewusst ohne Fahrantrieb erfolgen soll.

Einsatzbereiche

• Lager & Logistik: Paletten stapeln, umsetzen und kommissioniernah bereitstellen.
• Produktion & Montage: Materialbereitstellung an Linien, Puffern von Behältern/Paletten.
• Spedition & Wareneingang/-ausgang: Kurzstrecken-Transport und Zwischenstapelung im Nahbereich.
• Werkstatt & Instandhaltung: Handling von Ersatzteilen, Gitterboxen und palettierten Baugruppen.

Varianten & Unterschiede

Varianten unterscheiden sich primär über Tragfähigkeit, Hub (Arbeitsbereich) und max. Gabelhöhe.

Für TOMANRO sind aktuell Varianten mit 1000 kg Tragfähigkeit gelistet; je nach Ausführung sind dort zudem EAN/GTIN und weitere Detaildaten hinterlegt.

Technik & Funktion

Antriebskonzept

Der EHH PSE kombiniert manuelles Verfahren mit einer elektrohydraulischen Hubeinheit (elektrisches Heben/Senken). Dadurch werden wiederkehrende Hubvorgänge deutlich entlastet, während das Gerät für kurze Wege weiterhin kompakt und einfach zu manövrieren bleibt.

Kontrolliertes Senken & Lastsicherung

Für die Arbeitssicherheit sind u. a. eine Überlastsicherung, ein stufenlos regulierbares Senkventil sowie eine Feststellvorrichtung relevant. Zusätzlich werden in der Betriebsanleitung sicherheitsrelevante Funktionen wie Senkbremsventil und Batterietrennschalter als zu prüfende Sicherheitsfunktionen genannt.

Technische Kenndaten

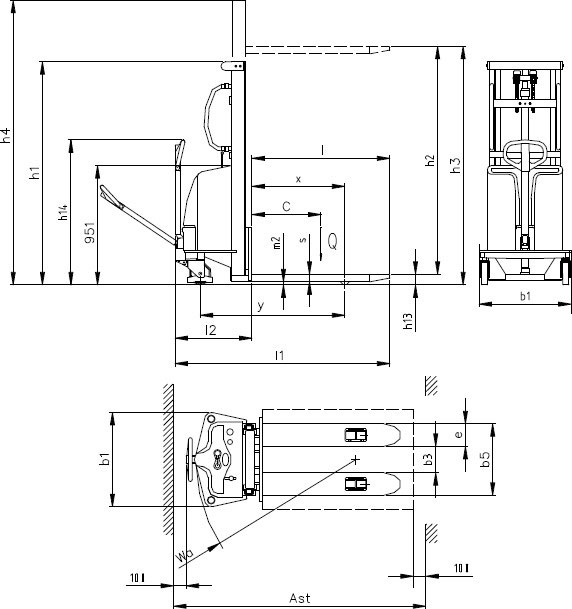

Die folgenden Werte sind produktrelevante Kerndaten (ohne vollständige Abmessungsliste). Arbeitsbereich (Hub) und Gewicht sind modellabhängig.

Sicherheitsaspekte & Normen

Der EHH PSE ist als Flurförderzeug bestimmungsgemäß zu betreiben; maßgeblich sind die im Einsatzland gültigen Vorschriften. In der Betriebsanleitung werden (für Deutschland) u. a. folgende Regelwerke/Normen genannt:

• EG-Richtlinie 2006/42/EG (Maschinenrichtlinie): Grundlage für Konformität und sicherheitsbezogene Anforderungen an Konstruktion und Dokumentation.
• UVV BGV D 27 (Flurförderzeuge): Unfallverhütungsvorschriften für den sicheren Betrieb im innerbetrieblichen Verkehr.
• DIN EN 1757-1 und EN 1726-1: sicherheitsbezogene Anforderungen an (mitgänger-/industrienahe) Flurförderzeuge.
• EN 1175-1 sowie EN 50081-1, EN 50082-2, EN 61000-4-2: elektrische Anforderungen und EMV-Aspekte (Störaussendung/Störfestigkeit, u. a. ESD).

In der Praxis bedeutet das: Betrieb nur auf ebenem, befestigtem Boden, Tragfähigkeit nicht überschreiten, Aufenthalt unter gehobener Last vermeiden und Sicherheitsfunktionen (z. B. Feststelleinrichtung, Senkbremsventil, Batterietrennschalter) vor und während des Einsatzes prüfen.

Lieferumfang

• Batterie
• Integriertes Ladegerät

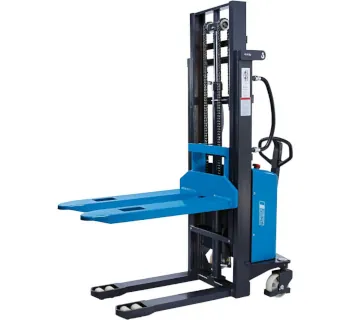

Produktbild

Passende Artikel/Zubehör

• PFAFF Hand-Hochhubwagen EHH PS: Alternative Baureihe für ähnliche Stapel-/Transportaufgaben (praxisnaher Vergleich bei Einsatzprofilen).
• PFAFF Hochhubwagen HV 05: Handhydraulische Alternative, wenn bewusst ohne Elektrohub gearbeitet werden soll.
• PFAFF Hubtischwagen HF: Ergänzend für ergonomisches Heben/Positionieren von Stückgut an Arbeitsplätzen.
• PFAFF Hubwagen mit Fahr-/Feststellbremse: Für reinen Horizontaltransport und sichere Positionierung beim Be-/Entladen.
