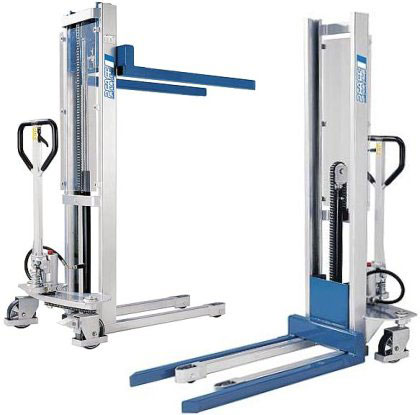

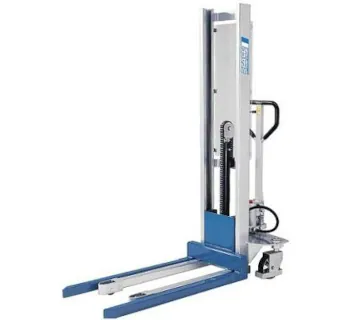

PFAFF Hydraulikstapler HV 10

Der PFAFF Hydraulikstapler HV 10 ist ein handhydraulisches Flurförderzeug zum manuellen Heben, Senken und Verfahren palettierter Lasten auf ebenem, befestigtem Untergrund. Er ist für den gelegentlichen innerbetrieblichen Einsatz ausgelegt und unterstützt typische Stapel- und Transportaufgaben in Lager, Produktion und Versand.

Die Serie kombiniert eine ergonomische Sicherheitsdeichsel (Einhandbedienung Heben, Fahren, Senken) mit einer zweistufigen Hydraulikpumpe (Schnellhub bis ca. 100 kg, danach Lasthub) und dosierbarer Senkgeschwindigkeit für kontrolliertes Absetzen. Für präzises Manövrieren sorgt die Zwangslenkung der Lenkrolle (Kettenführung), während die robuste Mastkonstruktion mit hartverchromter Kolbenstange auf Langlebigkeit ausgelegt ist; zum sicheren Abstellen ist eine Feststelleinrichtung an einer Lenkrolle vorgesehen.

Einsatzbereiche

• Lager & Logistik: Stapeln und Umsetzen genormter Paletten/Gitterboxen im Nahbereich.
• Versand/Wareneingang: Innerbetrieblicher Transport palettierter Lasten zwischen Bereitstellung, Packplätzen und Übergabezonen.
• Produktion: Materialbereitstellung an Linien/Arbeitsplätzen und Zwischenpufferung palettierter Güter.
• Spedition/Industriehallen: Gelegentliche Handhabung palettierter Stückgüter auf ebenen, befestigten Hallenböden.

Varianten

Unterschiede der Varianten

Für den PFAFF Hydraulikstapler HV 10 sind bei TOMANRO zwei Varianten gelistet, die sich primär im Arbeitsbereich (Hub) und im Gewicht unterscheiden. Beide Varianten sind auf 1.000 kg Tragfähigkeit ausgelegt und nutzen die Bedienung über Zugdeichsel mit Einhandfunktionen.

Sicherheitsaspekte & Normen

Sicherheitsaspekte (praxisrelevant)

• Untergrund: Betrieb nur auf ebenem und befestigtem Boden; wegen nur einer Feststelleinrichtung nicht auf Steigungen/Gefällen einsetzen.
• Personenschutz: Personenbeförderung sowie Aufenthalt im Gefahrenbereich verboten; Aufenthalt unter gehobener Last verboten.
• Lastgrenzen: Nutzlast nicht überschreiten; Last gleichmäßig auf beide Gabelholme verteilen; Lastschwerpunkt einhalten.
• Betrieb: Verfahren nur im abgesenkten Zustand; mit hochgestellter Gabel nur zum Auf- und Absetzen (bei ebener Fahrbahn) verfahren; Last nie in gehobenem Zustand unbeaufsichtigt lassen.
• Einsatzgrenzen: Nicht geeignet für explosionsgefährdete Räume und nicht geeignet für Einsatz in aggressiver Umgebung.
• Änderungen: Umbauten/Anbau von Zusatzgeräten nur mit ausdrücklicher schriftlicher Zustimmung des Herstellers.
• Prüfung: Nach Bedarf, jedoch mindestens einmal jährlich durch einen Sachkundigen (gemäß BGV D27 § 37).

Normen & Einordnung

• EG Richtlinie 2006/42/EG: Rahmen für grundlegende Sicherheits- und Gesundheitsanforderungen (Konformität/CE) für den Hydraulikstapler.
• BGV D27: Unfallverhütungsvorschrift (u. a. Grundlage für Prüfungen und den sicheren Betrieb im Einsatzland Deutschland).
• EN 1757-1: Sicherheitsanforderungen für handbetriebene Flurförderzeuge (Stapler/Stacker trucks) als relevanter Normrahmen.
• DIN EN ISO 12100-1/-2: Grundnormen zur Risikobeurteilung und zur sicherheitsgerechten Gestaltung (in der Konformitätserklärung als angewendete harmonisierte Normen genannt).

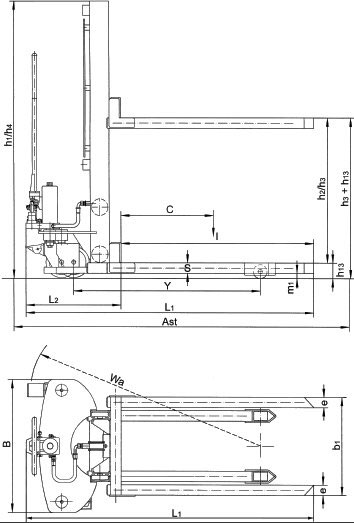

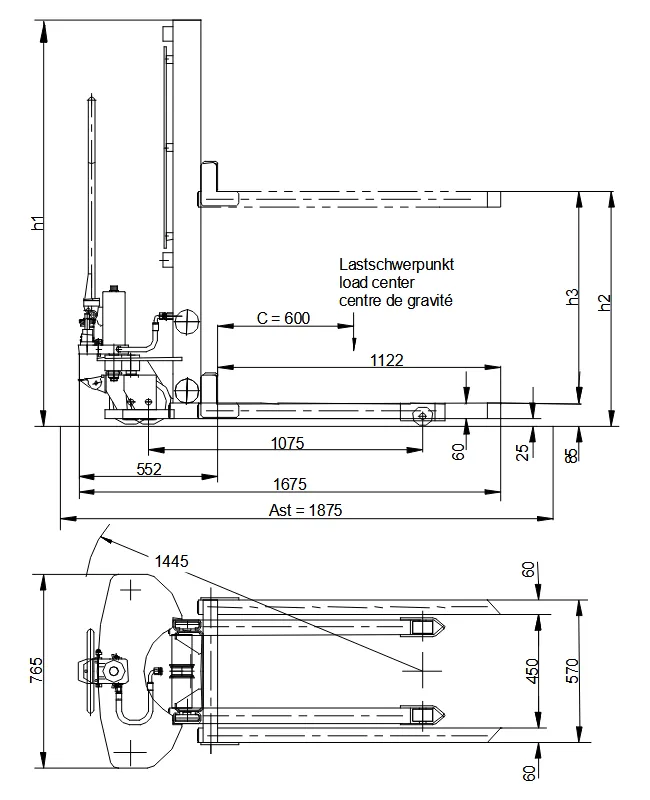

Technische Kerndaten
