CAH Heiderich Drahtseilblock Nr.36

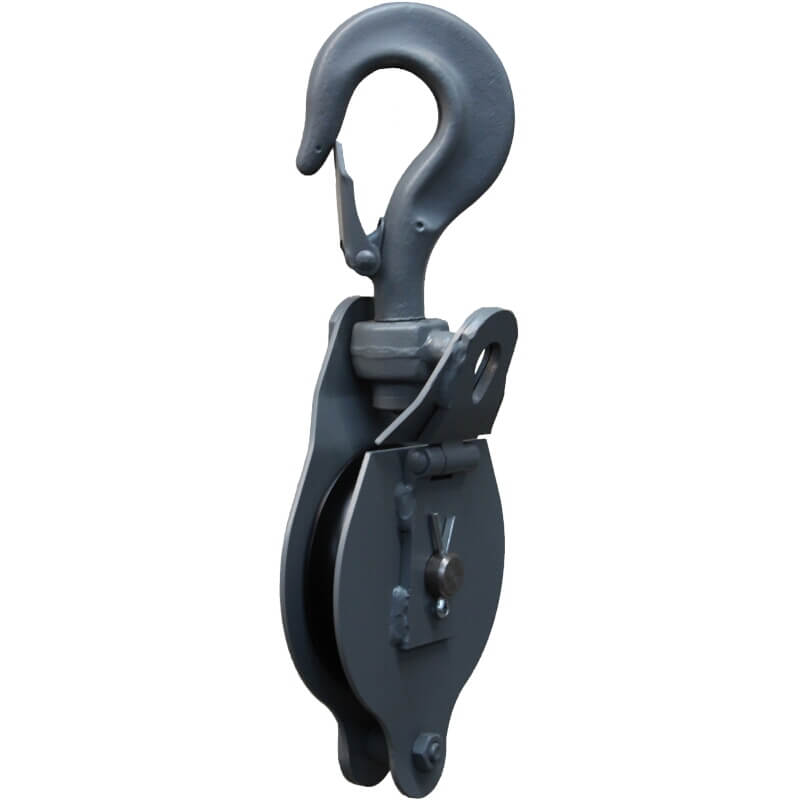

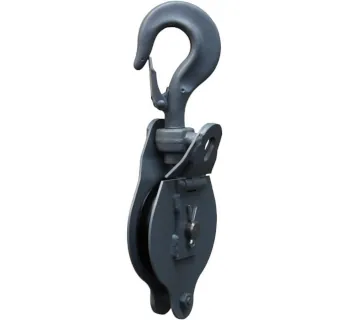

Der Drahtseilblock Nr. 36 von CAH Heiderich ist ein klappbarer Drahtseilblock mit drehbarem Lasthaken nach DIN 15401 und Hakensicherung. Er wird zur Umlenkung von Drahtseilen in Zug- und Hubeinsätzen eingesetzt und ermöglicht durch die Klappfunktion ein schnelles Einlegen des Seils. Je nach Ausführung kommen Polyamidrollen (kleinere Ø) oder Stahlrollen (größere Ø) sowie unterschiedliche Lagerungen zum Einsatz.

Einsatzbereiche

• Umlenkung von Drahtseilen zur Richtungsänderung bei Zug- und Hebevorgängen.
• Montage und Instandhaltung als schnell montierbare Umlenkstelle bei wechselnden Anschlagpunkten.
• Temporäre Seilführungen auf Baustellen, in der Industrie oder im Anlagenbau.
• Schwerere Lastfälle mit Stahlrollen-Varianten, wenn robuste Seilführung und hohe Tragfähigkeit gefordert sind.

Hinweis: Kloben/Blöcke werden sowohl für Zugbetrieb als auch für Hubanwendungen angeboten. Bei Ausführungen, die nur für Zugbetrieb vorgesehen sind, ist der Einsatz typischerweise auf horizontalen Betrieb beschränkt.

Varianten und Unterschiede

Der Nr. 36 wird über die Kombination aus Rollenaußen-Ø, zulässigem Seil-Ø und zulässiger Last am Haken ausgewählt. Kleine Rollen-Ø (bis 150 mm) sind häufig als Polyamid ausgeführt, größere Rollen-Ø (bis 480 mm) als Stahlrolle. Je nach Einsatz können Varianten mit Gleitlager, Walzenlager oder Kugellager sinnvoll sein (leichtgängiger Lauf, geringerer Verschleiß bei häufiger Umlenkung).

• Polyamidrolle: geringes Gewicht, ruhiger Lauf, typisch für kleinere Rollen-Ø.
• Stahlrolle: hohe Robustheit, geeignet für größere Rollen-Ø und rauere Umgebungen.
• Lagerung: Gleitlager (einfach/robust), Walzen-/Kugellager (leichter Lauf bei häufigen Bewegungen).

Technische Daten (Auszug)

Die Tabelle zeigt typische Baugrößen des Drahtseilblocks Nr. 36 (1 Rolle, klappbar) mit den wichtigsten Auswahlparametern. Achten Sie darauf, dass der Seil-Ø zur Rille passt und die Seilführung ohne Schrägzug erfolgt.

Auswahl-Hinweis: Größere Rollen-Ø reduzieren die Biegebeanspruchung des Drahtseils und sind bei häufiger Umlenkung oft die wirtschaftlichere Wahl. Wählen Sie außerdem die passende Lagerung (Gleit-, Walzen- oder Kugellager) entsprechend Einsatzhäufigkeit und Umgebungsbedingungen.

Häufige Fehler in der Praxis

• Falscher Seildurchmesser: Seil liegt nicht sauber in der Rille, unruhiger Lauf und erhöhter Verschleiß.
• Schrägzug: seitlicher Seileinlauf führt zu Reibung an Flanken/Seitenteilen und kann das Seil beschädigen.
• Hakensicherung nicht geschlossen: erhöhtes Risiko bei wechselnden Lasten und Bewegungen.
• Unterdimensionierter Anschlagpunkt: Anschlagmittel/Anschlagpunkt nicht auf die Systemkraft ausgelegt.
• Stoßlasten: ruckartiges Anfahren, schlaffes Seil oder Schwingungen erzeugen Lastspitzen über der Nennlast.

Sicherheitsaspekte und Normen

Der Drahtseilblock Nr. 36 ist mit einem drehbaren Lasthaken nach DIN 15401 inklusive Hakensicherung ausgestattet. Vor jedem Einsatz sind Haken, Hakensicherung, Gehäuse, Rolle und Lager auf Risse, Verformung, Korrosion und freien Lauf zu prüfen. Betreiben Sie den Block nur innerhalb der angegebenen zulässigen Last und stellen Sie sicher, dass das Gesamtsystem (Seil, Anschlagmittel, Anschlagpunkt) für den Lastfall dimensioniert ist.

• Vor Einsatz prüfen: Funktion der Hakensicherung, freier Rollenlauf, keine Beschädigungen.
• Gerade Seilführung: Schrägzug und Kantenkontakt vermeiden.
• Dokumentation/Prüfintervalle: wiederkehrende Prüfungen gemäß Betriebsvorgaben und Einsatzbedingungen einhalten.

Passende Artikel und Zubehör

Für den sicheren Einsatz des Drahtseilblocks Nr. 36 werden passende Drahtseile (Seil-Ø und Seilqualität passend zur Umlenkung), geeignete Anschlagmittel (z. B. Schäkel, Rundschlingen, Kettengehänge) sowie ein tragfähiger Anschlagpunkt benötigt. Innerhalb des CAH-Programms sind außerdem passende Ersatz-Seilrollen relevant, da im Nr. 36 Rollen der Reihe 37 eingesetzt werden.

• Drahtseil passend zu Seil-Ø und Einsatzfall (Umlenkung, Umgebung, Biegewechsel).
• Anschlagmittel passend zur Systemkraft und zum Anschlagpunkt.
• CAH Heiderich Drahtseilrolle 37 als passende Rollen-Baureihe für Reparatur/Service.
