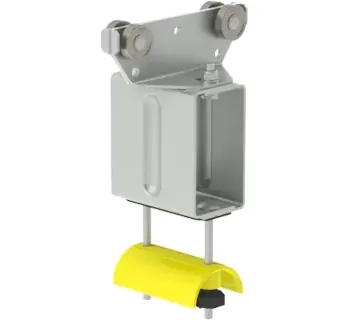

Die Mitnehmerwagen mit Kunststoffauflage von Conductix-Wampfler sind spezielle Wagen der Programme 230 und 240, die als erster Wagen die gesamte Wagenkette in der C-Schiene mit dem bewegten Verbraucher verbinden. Über einen Mitnehmerarm ziehen oder schieben sie die nachfolgenden Leitungswagen und führen Flachleitungen geordnet auf einer schonenden Kunststoffauflage nach, wodurch Zugkräfte auf die Leitungen stark reduziert werden. Mit Ausführungen aus verzinktem Stahl oder Edelstahl V4A, breitenabhängigen Auflagen (50.0 mm / 80.0 mm) und passenden Laufrollen bieten sie eine robuste, wartungsarme und flexibel einsetzbare Lösung für Kran-, Hebe- und Förderanlagen.
Die Mitnehmerwagen mit Kunststoffauflage von Conductix-Wampfler sind spezielle Wagen der Programme 230 und 240, die als erster Wagen die gesamte Wagenkette in der C-Schiene mit dem bewegten Verbraucher verbinden. Über einen Mitnehmerarm ziehen oder schieben sie die nachfolgenden Leitungswagen und führen Flachleitungen geordnet auf einer schonenden Kunststoffauflage nach, wodurch Zugkräfte auf die Leitungen stark reduziert werden. Mit Ausführungen aus verzinktem Stahl oder Edelstahl V4A, breitenabhängigen Auflagen (50.0 mm / 80.0 mm) und passenden Laufrollen bieten sie eine robuste, wartungsarme und flexibel einsetzbare Lösung für Kran-, Hebe- und Förderanlagen.
Die Mitnehmerwagen mit Kunststoffauflage von Conductix-Wampfler sind speziell für die C-Schienen-Leitungswagensysteme Programm 0230 und 0240 ausgelegt. Sie bilden den ersten Leitungswagen im Schleppkabel-System und sind über einen Mitnehmerarm starr mit dem ortsveränderlichen Verbraucher (z. B. Kranlaufkatze oder Verfahrwagen) verbunden.
Die C-Schienen-Systeme 230 und 240 dienen der Energiezuführung mit leichten Leitungs-Paketen und werden vor allem zur Elektrifizierung von Hallenkranen, Hebezeugen und Förderanlagen eingesetzt. Pro Wagen sind – abhängig von Rollengröße und Rollenmaterial – Traglasten bis etwa 20.0 kg und Systemlängen bis 80.0 m realisierbar.

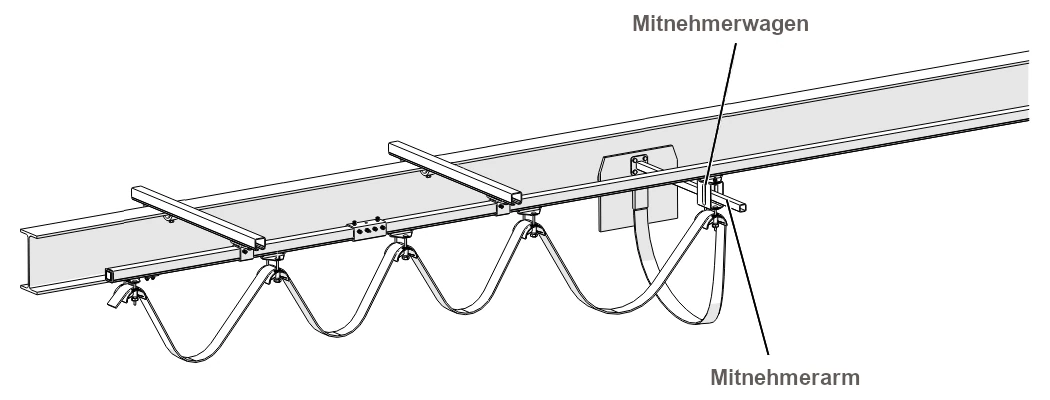

Der Mitnehmerwagen ist der erste Wagen der Wagenkette in einem Schleppkabel-System. Der Mitnehmerarm wird quer durch das Fenster des Mitnehmerwagens gesteckt und starr mit dem Verbraucher verschraubt. Idealerweise sitzt er mittig im Fenster und hat zu allen Seiten etwas Spiel. So wird ein Verkanten des Wagens durch Schrägzug zuverlässig vermieden.
Beim Verfahren des Verbrauchers zieht oder schiebt der Mitnehmerwagen die nachfolgenden Leitungswagen entlang der C-Schiene. Die Leitungen liegen auf einer Kunststoffauflage (Sattel) und werden über Klemmleisten gesichert. Zur Stoßdämpfung beim Aufeinanderfahren der Wagen können zusätzlich Puffer sowie Zugentlastungs- und Dämpfungsseile, Rund- oder Flachleitungsklemmen und Führungsringe eingesetzt werden.
Der Mitnehmerwagen läuft immer parallel zum Verbraucher und führt das Schleppkabel über die gesamte Länge der C-Schiene – vom Leitungswagenbahnhof bzw. der Endklemme bis zur Mitnehmerseite. Dadurch wird verhindert, dass direkter Zug auf das Schleppkabel wirkt, was die Lebensdauer der Leitungen deutlich erhöht.
TOMANRO bietet für die Programme 230 und 240 eine abgestimmte Auswahl an Mitnehmerwagen mit Kunststoffauflage an:
Die konstruktiven Merkmale entsprechen im Wesentlichen denen der Leitungswagen mit Kunststoffauflage für die gleichen Programme:
Die C-Schienen-Leitungswagensysteme Programm 0230 und 0240 werden für die Energiezuführung mit leichten Leitungs-Paketen verwendet. Hauptanwendungen sind die Elektrifizierung von Hallenkranen, Hebezeugen, Verfahrwagen und Förderanlagen.
Ein komplettes System besteht aus C-Schienen, Schienenbefestigungsmaterial, Endklemmen, Leitungswagen, Mitnehmerwagen und den zugehörigen Leitungen. Der Mitnehmerwagen übernimmt darin die Rolle des „Zugfahrzeugs“ der Wagenkette und sorgt dafür, dass alle Wagen sauber in der Schiene laufen und die Leitungen geordnet hinterhergeführt werden.
Die Mitnehmerwagen mit Kunststoffauflage für die Conductix-Wampfler Programme 230 und 240 sind wesentliche Komponenten moderner C-Schienen-Leitungswagensysteme. Sie koppeln den bewegten Verbraucher sicher an die Wagenkette, führen Flachleitungen schonend und sorgen für einen ruhigen, geordneten Kabellauf.
Dank robuster Materialien, korrosionsbeständiger Ausführungen und der passgenauen Kunststoffauflagen bieten sie eine langlebige, wartungsarme und flexible Lösung für die Energiezuführung an Kranen, Hebezeugen und Förderanlagen – von der Standardhalle bis hin zu anspruchsvollen Industrie- und Außenanwendungen.
