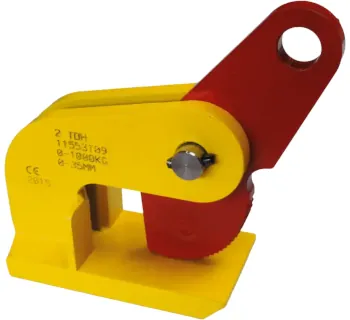

Terrier Klemme für biegsame Bleche

Die Terrier TDH ist eine horizontale Hebeklemme zum sicheren Heben und Transportieren von biegsamen Blechen, die sich beim Anheben durchbiegen oder krümmen. Die Klemmen werden immer paarweise (oder in mehreren Paaren) eingesetzt und über ein passendes Anschlagmittel am Kranhaken verbunden.

Je nach Ausführung deckt die Serie einen Greifbereich von 0 bis 50 mm sowie eine Tragfähigkeit von 1000 bis 6000 kg pro Paar ab – ideal für Fertigung, Stahlbau, Lager/Versand und Materialbereitstellung an Maschinen.

Einsatzbereiche

• Horizontales Heben und Verfahren von Blechen, die sich beim Anheben durchbiegen.
• Positionieren von Blechtafeln an Arbeitsplätzen, Schweißvorrichtungen und Übergabestationen.
• Transport zwischen Lager, Zuschnitt, Bearbeitung und Versand – auch bei längeren/„weichen“ Blechen, die eine paarige Aufnahme erfordern.

Bedienung und Praxishinweise

Die Klemme wird an der Blechkante angesetzt und beim Anheben durch die Geometrie und den Klemmmechanismus zuverlässig in Position gehalten. Für eine stabile Lastaufnahme werden zwei Klemmen über ein 2-strängiges Gehänge so angeschlagen, dass die Last gleichmäßig getragen wird.

• Greifbereich passend zur Materialdicke wählen und vor dem Hub Sitz/Anlage prüfen.
• Last möglichst symmetrisch anschlagen (gleich lange Stränge, korrekte Position der Klemmen).
• Bleche mit starker Durchbiegung ggf. mit mehreren Paaren aufnehmen, um Kanten- und Verformungsrisiken zu reduzieren.

Varianten, Greifbereich, Grundmaße und Gewicht

Die folgende Übersicht zeigt Greifbereich R, typische Grundmaße (nach Skizze) und das Gewicht je Ausführung. Die EAN ist als GTIN angegeben.

Sicherheit und Normen

• Die Tragfähigkeit gilt für den paarweisen Einsatz; niemals mit nur einer Klemme heben.
• Vor jedem Einsatz Klemme, Hebeöse und Verzahnung auf Verschleiß, Risse und Verformungen prüfen.
• Last ruckfrei anheben/ablassen und Pendeln vermeiden; bei langen Blechen ggf. zusätzliche Paare einsetzen.
• Bedienungsanleitung beachten (korrekte Anschlagart, zulässige Einsatzbedingungen, Wartung/Prüfintervalle).

Passende Artikel für den Einsatz

Für den sicheren Betrieb werden grundsätzlich ein passendes 2-strängiges Anschlagmittel (z. B. Kettengehänge) sowie geeignete Verbindungselemente (z. B. Schäkel) benötigt, um die beiden TDH-Klemmen korrekt am Kranhaken zu verbinden. Bei häufig wechselnden Materialdicken kann es sinnvoll sein, mehrere TDH-Varianten bereitzuhalten, um den Greifbereich stets optimal auszunutzen.

Wenn statt biegsamer Bleche eher starre Platten bewegt werden, sind innerhalb der Marke Terrier alternativ horizontale Schwerlastklemmen (z. B. FHX/FHSX) passend. Für Stapel, Packungen oder sehr dicke Platten ist die Terrier THSK-Serie eine gängige Ergänzung. Soll die Oberfläche besonders geschont werden, kann eine Schon-Hebeklemme (spurenarmes Handling) die richtige Wahl sein.

Vorteile auf einen Blick

• Spezialisiert auf biegsame Bleche – sicherer Horizontaltransport auch bei Durchbiegung.
• Breiter Greifbereich je nach Modell von 0 bis 50 mm.
• Hohe Tragfähigkeit bis 6000 kg pro Paar bei kompakter Bauform.
• Serienabdeckung von 1 TDH bis 6 TDH mit klarer Abstufung für unterschiedliche Lastfälle.
• Praxisgerecht: paarweiser Einsatz über 2-strängiges Gehänge – gut für Lager, Fertigung und Stahlbau.
