Terrier Klemme zum horizontalen Transport

Die Terrier TOBK ist eine robuste Trägerklemme für das horizontale Heben, Transportieren und Stapeln von Stahl-(H)-Trägern, Profilen und Strukturen. Das spezielle Klemmdesign ermöglicht das Anschlagen sowohl am Flansch als auch an den Trägerenden und unterstützt so effiziente Materialflüsse in Stahlbau, Fertigung und Lager. Für den sicheren Transport wird die TOBK grundsätzlich paarweise als zweisträngiges Gehänge eingesetzt.

Einsatzbereiche

• Horizontaler Transport von Doppel-T-Trägern (z. B. IPE/HE), Profilstahl und Konstruktionen
• Positionieren & Stapeln von Trägern im Lager, an Sägen und in Fertigungszellen
• Montage- und Logistikaufgaben im Stahlbau sowie bei Strukturbauteilen

Bedienung & Anwenderfreundlichkeit

Die Klemme ist in offener und geschlossener Position verriegelt, was das Ansetzen am Träger erleichtert und das Handling beim Umsetzen beschleunigt. Ein integrierter Sicherheitsmechanismus unterstützt dabei, ein Verrutschen beim Kraftaufbau und beim Absetzen zu verhindern. Für sauberes Greifen sollte die Kontaktstelle am Träger frei von grobem Schmutz, Öl oder starken Beschichtungsaufbauten sein.

Sicherheitshinweise

• TOBK-Klemmen immer paarweise verwenden und symmetrisch anschlagen (zweisträngiges Gehänge).
• Nur innerhalb des Greifbereichs arbeiten und die Tragfähigkeit je Klemme einhalten.
• Seitliche Belastung des Aufhängepunkts vermeiden (Schrägzug/Querkraft minimieren).
• Regelmäßige Sichtprüfung vor Einsatz; wiederkehrende Prüfung mindestens jährlich gemäß Herstellerhinweisen organisieren.

Typische Fehler in der Praxis

• Klemme außerhalb des Greifbereichs ansetzen oder nicht vollständig am Träger positionieren
• Einseitiges Anschlagen (nur eine Klemme) statt paarweisem Einsatz
• Schrägzug durch zu kurze Anschlagmittel oder ungünstige Anschlagwinkel
• Heben/Transportieren mit verschmutzten oder stark öligen Kontaktflächen

Technische Daten

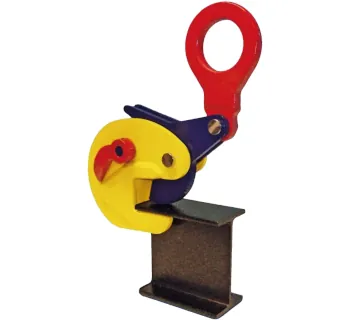

Abbildung: Terrier TOBK – Klemme zum horizontalen Transport (TOMANRO)

Benötigte & passende Artikel

Für den Einsatz der TOBK werden in der Praxis geeignete Anschlagmittel benötigt (z. B. zweisträngige Kettengehänge oder Anschlagmittel mit Schäkel/Verbindungselement), damit die Klemmen paarweise geführt und der Träger stabil in der gewünschten Lage transportiert werden kann. Als Ergänzung im gleichen Anwendungsfeld eignen sich weitere Terrier-Lösungen wie die FBK für vertikale Trägerhandhabung oder die TSCC/TBS als Schraubklemmen/temporäre Anschlagpunkte – abhängig von Profiltyp und Anschlagkonzept.

• Anschlagmittel (zweisträngig) für den paarweisen Einsatz
• Schäkel / Verbindungselemente zur sicheren Anbindung an Kranhaken bzw. Ketten
• Alternative/Ergänzung: Terrier FBK für vertikales Heben von Trägern
• Alternative/Ergänzung: Terrier TSCC oder TBS als Schraubklemmen für flexible Anschlagpunkte
