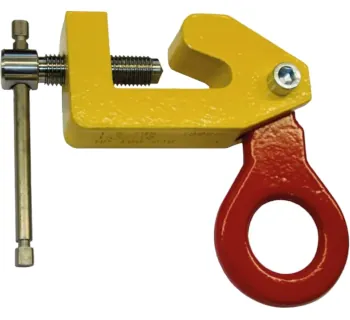

Terrier Mehrzweck-Schraubklemme TBS
Die Terrier Mehrzweck-Schraubklemme TBS schafft einen temporären Anschlagpunkt an HP-(Birnen)-Profilen im Schiffbau und ähnlichen Stahlkonstruktionen. Über die Gewindespindel wird die Klemme schnell am Profil fixiert und zieht sich beim Anheben unter Last automatisch fest. Je nach Ausführung stehen Tragfähigkeiten von 1500 kg (TBS 1.5, ca. 2.9 kg) bis 3000 kg (TBS 3.0, ca. 6 kg) bei einem Greifbereich HP100-240 mm zur Verfügung.
- Schnelle Montage und hohe Klemmkraft durch Gewindespindel
- Automatisches Festziehen beim Anheben unter Last
- Robustes Schwerlast-Klemmengehäuse für den Baustellen- und Werfteinsatz
- Wartungsfrei und einfacher Austausch von Ersatzteilen
- Leichtes Handling durch kompakte Bauweise (je nach Ausführung ca. 2.9 kg bis 6 kg)
max. Greifweite
Kategorie
Artikel-Nr.:
Die Terrier Mehrzweck-Schraubklemme TBS schafft einen temporären Anschlagpunkt an HP-(Birnen)-Profilen im Schiffbau und ähnlichen Stahlkonstruktionen. Über die Gewindespindel wird die Klemme schnell am Profil fixiert und zieht sich beim Anheben unter Last automatisch fest. Je nach Ausführung stehen Tragfähigkeiten von 1500 kg (TBS 1.5, ca. 2.9 kg) bis 3000 kg (TBS 3.0, ca. 6 kg) bei einem Greifbereich HP100-240 mm zur Verfügung.
- Schnelle Montage und hohe Klemmkraft durch Gewindespindel
- Automatisches Festziehen beim Anheben unter Last
- Robustes Schwerlast-Klemmengehäuse für den Baustellen- und Werfteinsatz
- Wartungsfrei und einfacher Austausch von Ersatzteilen
- Leichtes Handling durch kompakte Bauweise (je nach Ausführung ca. 2.9 kg bis 6 kg)
Informationen: Mehrzweck-Schraubklemme TBS
Die Mehrzweck-Schraubklemme TBS von Terrier dient als temporärer Anschlagpunkt an Bereichen mit HP-(Birnen)-Profilen (z. B. im Schiffbau, bei Sektionen und Stahlstrukturen). Sobald Last anliegt, zieht sich die Klemme konstruktionsbedingt automatisch fest; die Montage erfolgt über eine Gewindespindel mit hoher Klemmkraft.

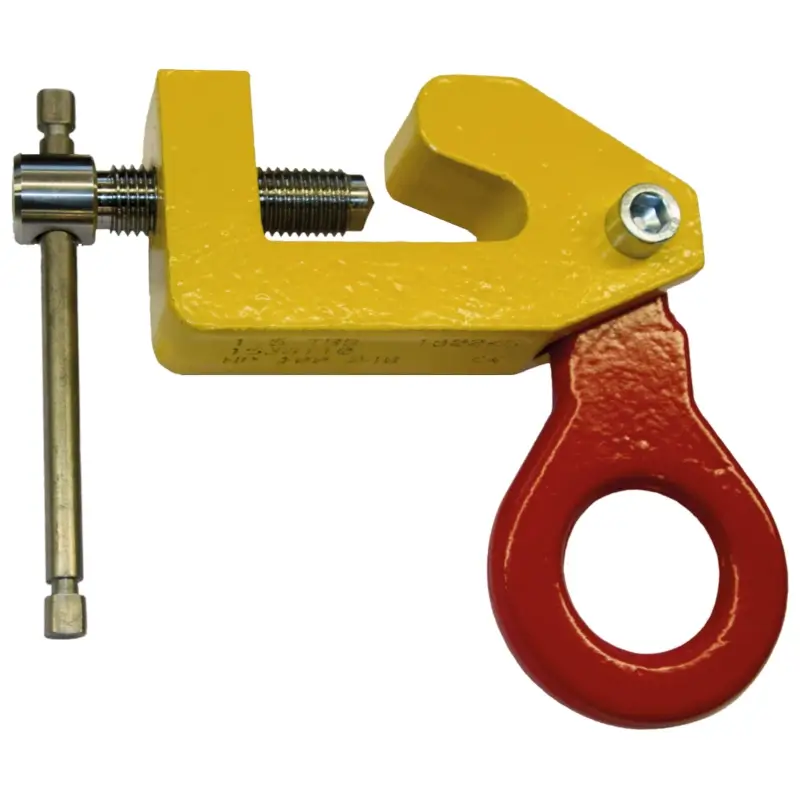

Abbildung: Mehrzweck-Schraubklemme TBS (Produktansicht).
Anwendung & Arbeitsbereich
Die Klemme ist für HP-100 bis HP-240 ausgelegt und wird eingesetzt, wenn an einem Profil schnell ein Anschlagpunkt geschaffen werden muss, ohne dauerhaft zu schweißen oder zu bohren. Für einen sicheren Betrieb ist eine saubere Auflagefläche am Profil wichtig; vor dem Anheben wird die Klemme über die Spindel handfest angezogen, damit sie formschlüssig am Profil sitzt.
Varianten, Greifbereich, Grundmaße & Gewicht
Die Serie umfasst zwei Ausführungen mit unterschiedlicher Tragfähigkeit. Beide Varianten besitzen denselben Greifbereich für HP-Profile; die Grundmaße (nach Hersteller-Skizze) und das Gewicht unterscheiden sich je nach Traglast.
| Ausführung | Tragfähigkeit | Greifbereich | Gewicht | Artikel-Nr. |
|---|---|---|---|---|
| 1.5 TBS | 1500 kg | HP100-240 mm | ca. 2.9 kg | TER-862150 |
| 3.0 TBS | 3000 kg | HP100-240 mm | ca. 6 kg | TER-862400 |
Sicherheits- & Praxis-Hinweise
- Vor jedem Hub die Tragfähigkeit prüfen und die Klemme passend zum HP-Profil auswählen (Arbeiten nur innerhalb des Greifbereichs).
- Die Kontaktflächen am Profil sollten frei von starkem Fett, Eis, losem Zunder oder groben Schweißspritzern sein, damit die Klemme zuverlässig kraftschlüssig anliegt.
- Spindel vollständig anziehen und den Sitz kontrollieren; beim Anheben zieht sich die Klemme automatisch fest, dennoch ist ein ruckfreier Hub empfehlenswert.
- Hebeklemmen sind regelmäßig zu prüfen (z. B. Sichtprüfung vor Einsatz und wiederkehrende Prüfung gemäß betrieblicher Vorgaben); bei Beschädigung, Verformung oder schwergängiger Spindel die Klemme außer Betrieb nehmen.
Passende Artikel für den Einsatz
Für die Nutzung der Terrier TBS werden in der Praxis passende Anschlagmittel benötigt, um die Klemme sicher in den Kranhaken oder ein Gehänge einzubinden. Je nach Aufbau eignen sich z. B. Schäkel, Anschlagketten oder Rundschlingen (Tragfähigkeit immer passend zur Last) sowie bei komplexen Anschlagpunkten zusätzliche Trägerklemmen oder Schraubklemmen aus dem Terrier-Programm, wenn weitere Profile oder Stahlstrukturen aufgenommen werden müssen.
- Schäkel zur flexiblen Verbindung zwischen Klemme und Anschlagmittel
- Anschlagketten oder Rundschlingen als Verbindung zum Kranhaken
- Weitere Terrier Schraubklemmen (z. B. für andere Profil- oder Trägergeometrien) zur Erweiterung des Einsatzbereichs
Typenseite / Varianten bei TOMANRO
Mehrzweck-Schraubklemme TBS (Übersicht / Typen)
Einzelvarianten bei TOMANRO
Mehrzweck-Schraubklemme TBS 1.5 (TER-862150)
Mehrzweck-Schraubklemme TBS 3.0 (TER-862400)
Weitere passende Terrier Artikel bei TOMANRO

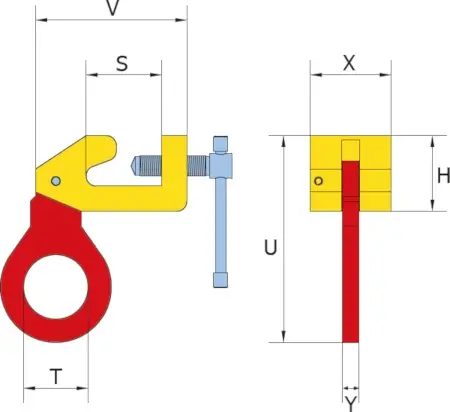

Abmessungen Mehrzweck-Schraubklemme TBS
| Mehrzweck-Schraubklemme TBS | Tragfähigkeit (kg) | Greifbereich R (mm) | V (mm) | S (mm) | T (mm) | U (mm) | H (mm) | X (mm) | Y (mm) |
|---|---|---|---|---|---|---|---|---|---|
