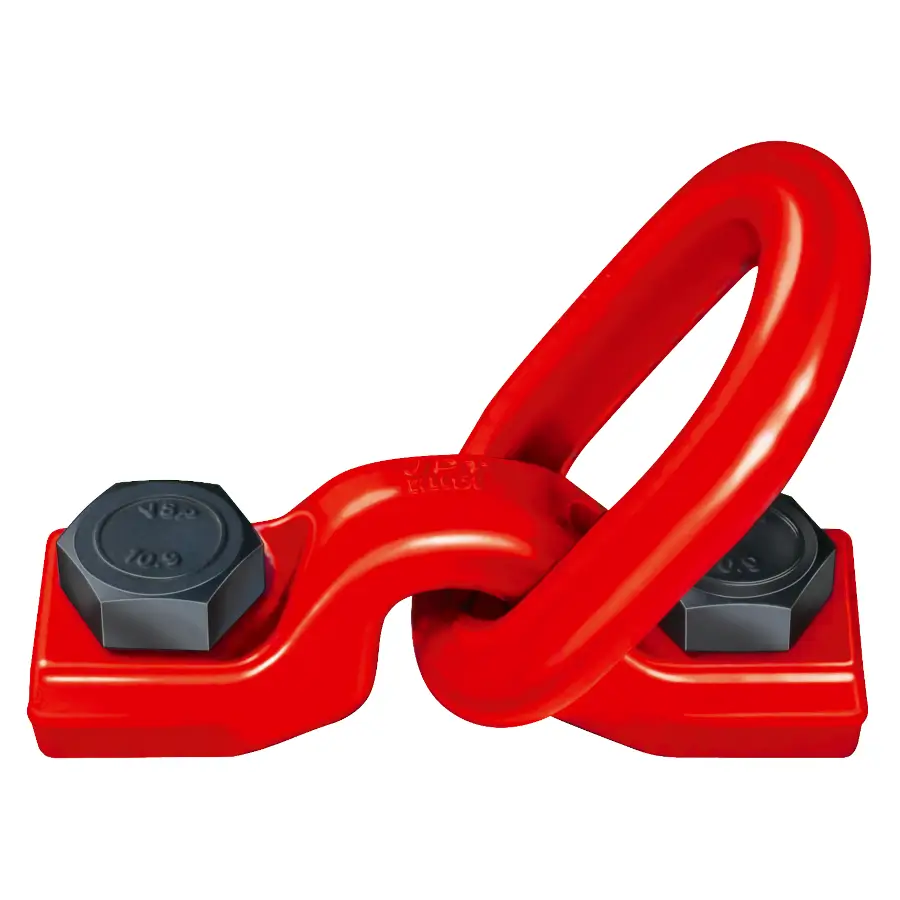

JDT Anschlagpunkt TPB-S
120° Arbeitsbereich
Der Anschlagpunkt zum Anschrauben, in den Tragfähigkeiten von 15 - 30 t.
- Kompakte Bauweise
- Vierfache Sicherheit gegen Bruch
- 120° Schwenkbereich des Bügels
- Anschraubblech dient auch als Anreissschablone
- einschl. Schrauben 100% rissgeprüft
- Lastbügel muss frei beweglich sein und darf sich nicht an Kanten oder am Anschlagpunkt abstützen.
120° Arbeitsbereich
Der Anschlagpunkt zum Anschrauben, in den Tragfähigkeiten von 15 - 30 t.
- Kompakte Bauweise
- Vierfache Sicherheit gegen Bruch
- 120° Schwenkbereich des Bügels
- Anschraubblech dient auch als Anreissschablone
- einschl. Schrauben 100% rissgeprüft
- Lastbügel muss frei beweglich sein und darf sich nicht an Kanten oder am Anschlagpunkt abstützen.
Informationen: Anschlagpunkt TPB-S
Der JDT Anschlagpunkt TPB-S ist ein kompakter, extrem belastbarer Anschlagpunkt zum Anschrauben für professionelle Hebe- und Transportaufgaben. Ob Maschinenbau, Stahlbau, Schwerindustrie oder Instandhaltung: Mit dem 120° Schwenkbereich des Bügels und einer Tragfähigkeit je nach Ausführung von 15 bis 32 Tonnen ist der TPB-S die sichere Wahl, wenn Lasten zuverlässig angeschlagen, gedreht oder positioniert werden müssen.
Auswahl je nach Einsatz: passende Größe, Gewinde und Gewindelänge für Ihren Anschraubpunkt.
Schwenkbarer Bügel für flexibleres Anschlagen und bessere Ausrichtung am Lastschwerpunkt.
Für anspruchsvolle Hebevorgänge und den industriellen Dauereinsatz ausgelegt.
Schrauben sind 100% rissgeprüft – für zusätzliche Sicherheit im Hebezeugbetrieb.
Erleichtert das Positionieren/Anzeichnen des Befestigungsbildes bei Montage und Nachrüstung.
Der Lastbügel muss frei beweglich sein und darf sich nicht an Kanten oder am Anschlagpunkt abstützen.
Technische Daten & Produktmerkmale
| Merkmal | JDT Anschlagpunkt TPB-S |
|---|---|
| Produkttyp | Anschlagpunkt zum Anschrauben (schwenkbarer Lastbügel) |
| Arbeitsbereich | 120° |
| Tragfähigkeiten | 15 t bis 32 t (ausführungsabhängig) |
| Vorteile | Kompakte Bauweise, vierfache Sicherheit gegen Bruch, Anschraubblech als Anreißschablone |
| Schrauben | inklusive, 100% rissgeprüft |
| Montagehinweis | Lastbügel muss frei beweglich sein (keine Abstützung an Kanten/Anschlagpunkt) |
Passende Produktgruppen bei TOMANRO: Lastaufnahme | Anschlagpunkte | Festpunkte zum Einschrauben | Lastaufnahmezubehör
Einsatzbereiche: Wofür eignet sich der TPB-S Anschlagpunkt?
Maschinenbau & Anlagenbau
Sichere Anschlagpunkte an Maschinen, Baugruppen und Vorrichtungen – ideal zum Heben, Wenden und Positionieren.
Stahlbau & Schwerindustrie
Für große und schwere Bauteile, bei denen robuste Anschraub-Anschlagpunkte benötigt werden (z. B. Rahmen, Träger, Formen).
Instandhaltung & Werksservice
Schnelle Nachrüstung: Anschraubblech als Anreißschablone erleichtert Montagearbeiten und Standardisierung von Hebepunkten.
Transport/Logistik von Großkomponenten
In Kombination mit Anschlagketten oder textilen Anschlagmitteln für flexible Anschlagkonzepte – immer nach Tragfähigkeit und Einsatzbedingungen auswählen.
Varianten & Auswahlhilfe: Welche TPB-S Ausführung passt?
Entscheidend sind Tragfähigkeit, Gewinde, Gewindelänge und die geplante Anschlagart. Auf der Produktseite finden Sie mehrere Ausführungen von 15 t bis 32 t – passend für unterschiedliche Befestigungssituationen.
| Ausführung | max. Belastung bei 90° | Gewinde | Gewindelänge | Güteklasse |
|---|---|---|---|---|
| TPB-S 15 | 15.000 kg | M36 | 100 mm | 8 |
| TPB-S 20 | 20.000 kg | M42 | 120 mm | 8 |
| TPB-S 25 | 25.000 kg | M45 | 120 mm | 8 |
| TPB-S 30 | 30.000 kg | M48 | 200 mm | 10 |
| TPB-S 32 | 32.000 kg | M56 | 135 mm | 10 |
Pro-Tipp: Tragfähigkeit hängt vom Anschlagwinkel ab
Planen Sie den Einsatz nicht nur nach „Tonnenzahl“, sondern nach Anschlagart, Neigungswinkel und Anzahl der Anschlagpunkte. Bei unsymmetrischer Belastung sind Tragfähigkeiten in der Praxis häufig zu reduzieren (siehe Herstellerangaben).
Häufige Fehler beim Einsatz (und wie Sie sie vermeiden)
- Bügel stützt sich ab / ist nicht frei beweglich: Der Lastbügel muss frei schwenken können – keine Abstützung an Kanten, Bauteilen oder am Anschlagpunkt.
- Falscher Winkel / falsche Anschlagart: Tragfähigkeiten gelten abhängig vom Neigungswinkel und der Anschlagkonfiguration. Winkel größer planen = Tragfähigkeit sinkt.
- Schraubverbindung ungeeignet: Nur geeignete, intakte Schrauben und korrekt ausgelegte Gewindeaufnahme verwenden – Montage nach Herstellerunterlagen.
- Punktlast/Querzug an der Öse: Keine seitliche Fehlbelastung erzwingen. Lastführung so wählen, dass der Anschlagpunkt sauber in Zugrichtung arbeitet.
- Keine Sichtprüfung vor dem Hub: Vor jedem Einsatz auf Risse, Verformungen, Korrosion, beschädigte Gewinde oder fehlende Kennzeichnung prüfen.
Sicherheit, Prüfung & Regeln: Betrieb nach Normen und DGUV-Vorgaben
Anschlagpunkte sind sicherheitsrelevante Arbeitsmittel. Für den Betrieb gelten u. a. die Anforderungen aus der Betriebssicherheitsverordnung sowie die praxisbewährten Vorgaben der DGUV Regel 109-017 (Betreiben von Lastaufnahmemitteln und Anschlagmitteln im Hebezeugbetrieb). Wichtig sind bestimmungsgemäße Verwendung nach Betriebsanleitung, dokumentierte Prüfungen und klare Verantwortlichkeiten.
- Wiederkehrende Prüfung: Lastaufnahme- und Anschlagmittel sind in Abständen von längstens einem Jahr durch eine zur Prüfung befähigte Person zu prüfen (je nach Einsatzbedingungen ggf. häufiger).
- Kontrolle vor erster Verwendung: Wenn die Sicherheit von Montagebedingungen abhängt, ist vor der ersten Verwendung eine Prüfung erforderlich.
- Tragfähigkeit korrekt ansetzen: Hersteller-Tragfähigkeiten berücksichtigen (z. B. Anschlagwinkel, Anzahl der Anschlagpunkte, unsymmetrische Lasten).
- Bei Mängeln außer Betrieb nehmen: Bei sicherheitsrelevanten Mängeln nicht weiterverwenden, bis Instandsetzung/Prüfung erfolgt ist.
Fazit: TPB-S Anschlagpunkt für schwere Lasten – kompakt, sicher, praxisgerecht
Der JDT Anschlagpunkt TPB-S kombiniert hohe Tragfähigkeiten (15–32 t) mit einem 120° Arbeitsbereich, kompakter Bauweise und montagefreundlichen Details wie der Anreißschablone. Wenn Sie einen zuverlässigen Anschlagpunkt zum Anschrauben für schwere, sperrige Lasten suchen, ist der TPB-S eine leistungsstarke Lösung – vorausgesetzt, Montage und Einsatz erfolgen nach Herstellerangaben und DGUV-Regelwerk.
Direkt zum Produkt: JDT Anschlagpunkt TPB-S bei TOMANRO
Häufige Fragen (FAQ)
Wofür steht TPB-S und wofür wird der Anschlagpunkt eingesetzt?
Wofür steht TPB-S und wofür wird der Anschlagpunkt eingesetzt?
Welche Tragfähigkeiten gibt es beim JDT Anschlagpunkt TPB-S?
Welche Tragfähigkeiten gibt es beim JDT Anschlagpunkt TPB-S?
Was bedeutet „120° Arbeitsbereich“ beim TPB-S?
Was bedeutet „120° Arbeitsbereich“ beim TPB-S?
Warum darf sich der Bügel nicht an Kanten oder am Anschlagpunkt abstützen?
Warum darf sich der Bügel nicht an Kanten oder am Anschlagpunkt abstützen?
Wie wirkt sich der Anschlagwinkel auf die Tragfähigkeit aus?
Wie wirkt sich der Anschlagwinkel auf die Tragfähigkeit aus?
Wie oft müssen Anschlagpunkte und Anschlagmittel geprüft werden?
Wie oft müssen Anschlagpunkte und Anschlagmittel geprüft werden?

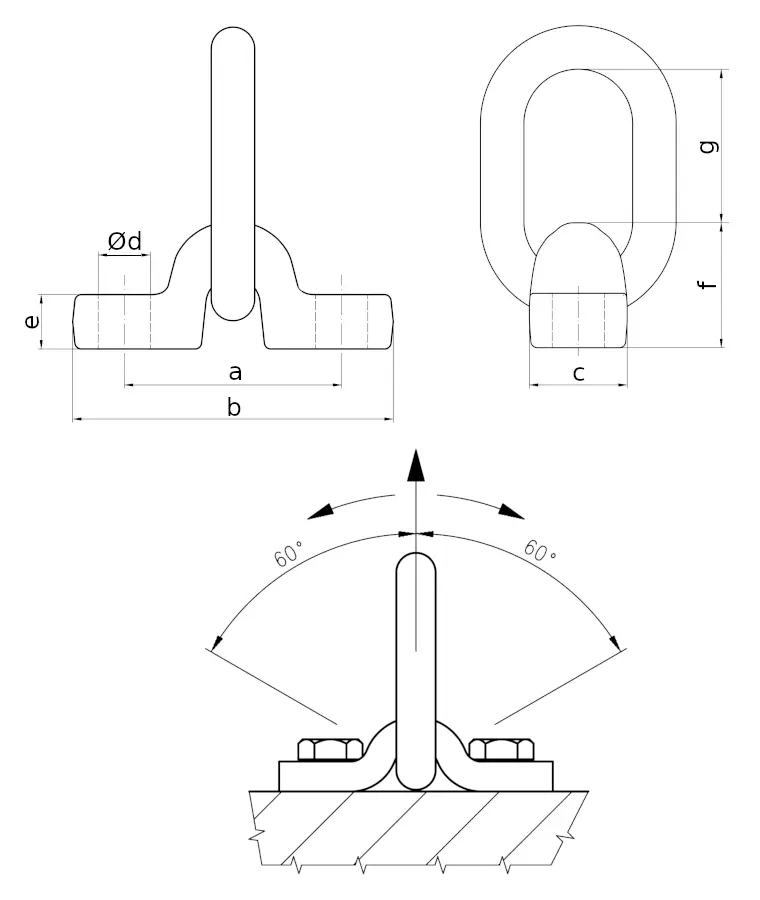

Abmessungen Anschlagpunkt TPB-S
| Anschlagpunkt TPB-S | max. Belastung bei 90° (kg) | a (mm) | b (mm) | c (mm) | Ød (mm) | e (mm) | f (mm) | g (mm) | Glied (mm) |
|---|---|---|---|---|---|---|---|---|---|
