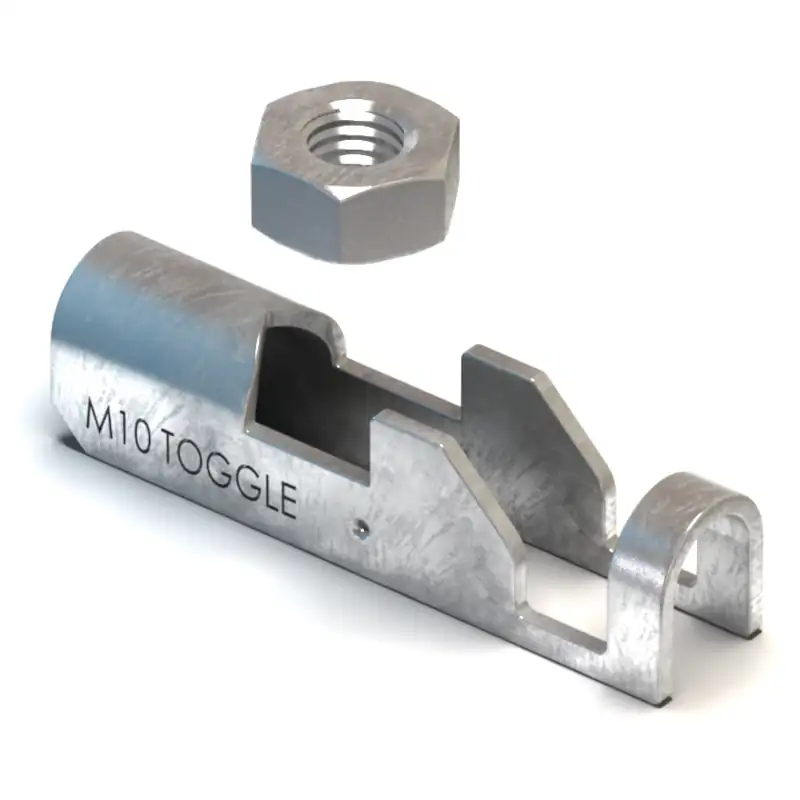

Lindapter Kippdübel Typ TC
Der Kippdübel TC eignet sich für die Montage an Hohlraumdecken oder Stahlprofilen. Mit seiner Montagehöhe von mindestens 75 mm erfordert er bei der Montage einen entsprechend großen Freiraum. Beim Durchstecken legt er sich an den Schaft der Schraube an und minimiert auf diese Weise seinen Querschnitt. Der Kippdübel TC wird vornehmlich zur Abhängung von Gebäudetechnik an Hohlkammer-Fertigdecken verwendet. Seine Funktion ist einfach. Ideal für schnelle, einfache und kostengünstige Montagen.
- Material: Bandstahl, verzinkt.
Werkstoff
Artikel-Nr.:
Der Kippdübel TC eignet sich für die Montage an Hohlraumdecken oder Stahlprofilen. Mit seiner Montagehöhe von mindestens 75 mm erfordert er bei der Montage einen entsprechend großen Freiraum. Beim Durchstecken legt er sich an den Schaft der Schraube an und minimiert auf diese Weise seinen Querschnitt. Der Kippdübel TC wird vornehmlich zur Abhängung von Gebäudetechnik an Hohlkammer-Fertigdecken verwendet. Seine Funktion ist einfach. Ideal für schnelle, einfache und kostengünstige Montagen.
- Material: Bandstahl, verzinkt.
Informationen: Kippdübel Typ TC
Lindapter-Produktvideo Kippdübel Typ TC
Im folgenden Video wird die Montage eines Kippdübels Typ TC gezeigt.
Abmessungen
| Zulässige Belastung (4:1 Sicherheitsfaktor) | Abmessungen | ||||||
|---|---|---|---|---|---|---|---|
| Artikelnummer | Gewindestange mind. 8.8 | Loch-Ø | Zug / 1 Gewindestange | Anziehmoment | T | W | Breite V |
| mm | kN | Nm | mm | mm | mm | ||
| TC08 | M8 | 22 | 2,45 | 10 | 68 | 16,5 | 13 |
| TC10 | M10 | 25 | 2,45 | 10 | 68 | 17,5 | 15 |
Unterliegt der Festigkeit des Betonprofils.
Abmessungen Kippdübel Typ TC:
| Kippdübel Typ TC | Schraube | () | () | () |
|---|---|---|---|---|
| 08 | M 8 | |||
| 10 | M10 |
