Abbildung kann abweichen vom Original
Kippdübel Typ TC 10
| Schraube | M10 |
| Werkstoff | galvanisch verzinkt |
| Anziehdrehmoment | 10 Nm |
| Gewicht ca. | 0.024 kg |
| Artikel-Nr.: | LIND-820240100100000 |
Qualitätsmerkmale

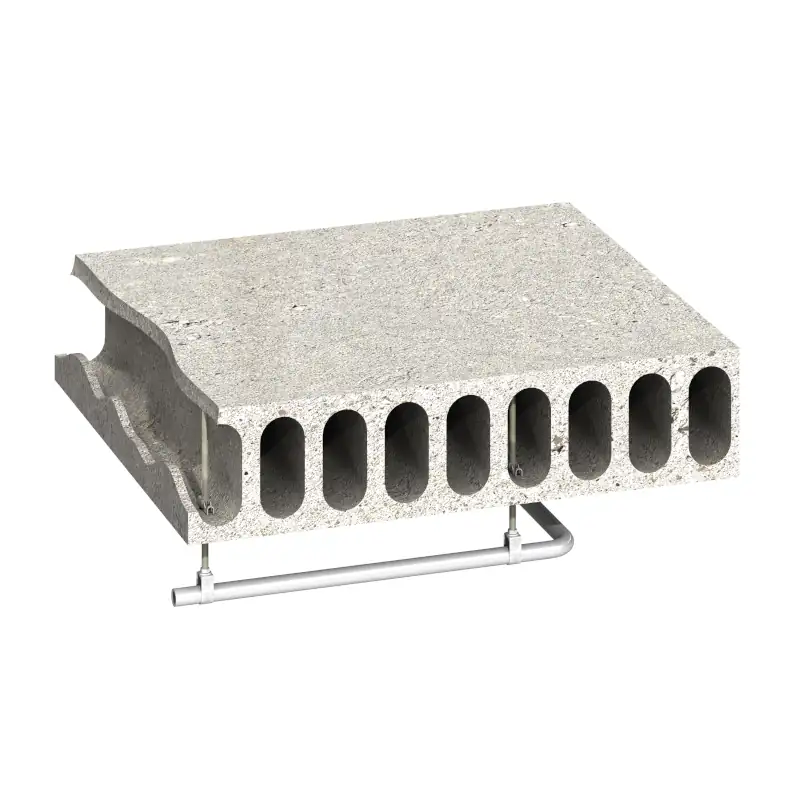

- Kippdübel mit einer Montagehöhe von mind. 75 mm für die Montage an Hohlraumdecken oder Stahlprofilen.
4,95 €
%
UVP 5,50 €
( exkl. MwSt |
+ Versandkosten
Lieferzeit:
z.Zt. ab Lager lieferbar
Zwischenverkauf vorbehalten!
Zwischenverkauf vorbehalten!
| Bild | Typ | Schraube | Nockenhöhe | Werkstoff | Artikel-Nr. | Preis (zzgl. ges. MwSt.) | |
| Kippdübel Typ TC 08 | M 8 | galvanisch verzinkt | LIND-820240100080000 | 4,95 € UVP | ||
| Kippdübel Typ TC 10 | M10 | galvanisch verzinkt | LIND-820240100100000 | 4,95 € UVP |
Beschreibung: Lindapter Kippdübel Typ TC 10
Technische Daten
| Artikel-Nr. | TC10 | ||
| Schraube 8.8 | Z | M10 | |
| Loch-Ø | 25 | mm | |
| Zul. Belastung - Zug / 1 Gewindestange | 2.45 | kN | |
| Anziehmoment | 10 | Nm | |
| Abmessungen | T | 68 | mm |
| Abmessungen | W | 17.5 | mm |
| Abmessungen | Breite V | 15 | mm |
Das Bohrloch muss mindestens Ø 25 mm entsprechen.
- Die Befestigung auf der Gewindestange vormontieren und in die Bohrung einführen (sicherstellen, dass es mittig zum hohlen Kern ist).
- Schütteln Sie die Gewindestange, damit sich der Kippdübel horizontal über dem Loch befindet, und senken Sie dann die Stange ab, so dass die Mutter im Kippdübel sitzt.
- Drehen Sie die Gewindestange soweit nach oben wie der Hohlraum es erlaubt. Sichern Sie die Baugruppe mit einer Mutter und Unterlegscheibe.
Abmessungen
Kippdübel Typ TC M10
