Klemme Typ AAF 16
| Schraube | M16 |
| Nockenhöhe | 6 - 30 mm |
| Werkstoff | feuerverzinkt |
| Anziehdrehmoment | (bei 8.8) 240 Nm |
| Gewicht ca. | 0.958 kg |
| Artikel-Nr.: | LIND-820490200160000 |
Qualitätsmerkmale
- Klemme für hohe Schubkräfte
- zweiteilige selbstjustierende Trägerklemme
- mit stufenlosem Klemmbereich
- Aus speziellem Sphäroguss mit hoher Festigkeit auch bei niedrigen Temperaturen.
- Für parallele und bis 10° geneigte Flansche.
Zwischenverkauf vorbehalten!
| Bild | Typ | Schraube | Nockenhöhe | Werkstoff | Artikel-Nr. | Preis (zzgl. ges. MwSt.) | |
| Klemme Typ AAF 12 | M12 | 5 - 26 mm | feuerverzinkt | LIND-820490200120000 | 30,31 € UVP | |
| Klemme Typ AAF 16 | M16 | 6 - 30 mm | feuerverzinkt | LIND-820490200160000 | 48,74 € UVP | |
| Klemme Typ AAF 20 | M20 | 6 - 40 mm | feuerverzinkt | LIND-820490200200000 | 101,93 € UVP |
Beschreibung: Lindapter Klemme Typ AAF 16
Technische Daten
| Artikel-Nr. | AAF16 | ||
| Schraube 8.8 | Z | M16 | |
| Klemmbereich | V | 6 - 30 | mm |
| Abmessung | Y | 34 - 50 | mm |
| Abmessung | X | 31 - 58 | mm |
| Abmessung | T | 35 - 46 | mm |
| Breite | 56 | mm | |
| Anziehmoment | 240 | Nm | |
| Zulässige Belastung | |||
| Zug / 1 Schraube | 16.0 | kN | |
| Schub / 2 Schrauben - Träger gestrichen | 8.0 | kN | |
| Schub / 2 Schrauben - Träger verzinkt | 10.0 | kN | |
Typische Anwendungen für Typ AAF
Die Lindapter Klemme Typ AAF ist perfekt geeignet, um hohe Schubkräfte aufzufangen und sicher zu halten. Die Klemme ist besonders leicht zu montieren, da sie sich beim Verschrauben von selbst optimal ausrichtet. So passt sie sich im Bereich von 6 mm – 40 mm (M20) automatisch der Flanschdicke an. Neben der guten Belastbarkeit mit Schubkräften, ist sie auch zur Aufnahme hoher Zugkräfte oder kombinierter Belastungen ausgelegt.
Vielfältig einsetzbar
Die Lindapter Klemme AAF ist eine justierbare Klemme, die selbst bei Kälte kaum schwächelt. Sie ist aus einem speziellen Sphäroguss, der auch bei niedrigen Temperaturen, eine hohe Festigkeit aufweist. Zulässige Belastungen gelten für Temperaturen von bis zu -60°C. Schon in der Standardausführung wird die Trägerklemme AAF feuerverzinkt ausgeführt und ist somit für Außenmontagen verwendbar. Ihre zweiteilige Konstruktion erlbaubt den Einsatz für parallele und bis 10° geneigte Flansche. Gleichfalls ist die Klemme auch bei Langlöchern geeignet.
Zudem ist die Verwendung von Schrauben der Festigkeitsklasse 10.9 HV in Verbindung mit der Trägerklemme Typ AAF möglich. Hierbei empfiehlt Lindapter DTI-Unterlegscheiben nach DIN EN 14399-9 unterzulegen.

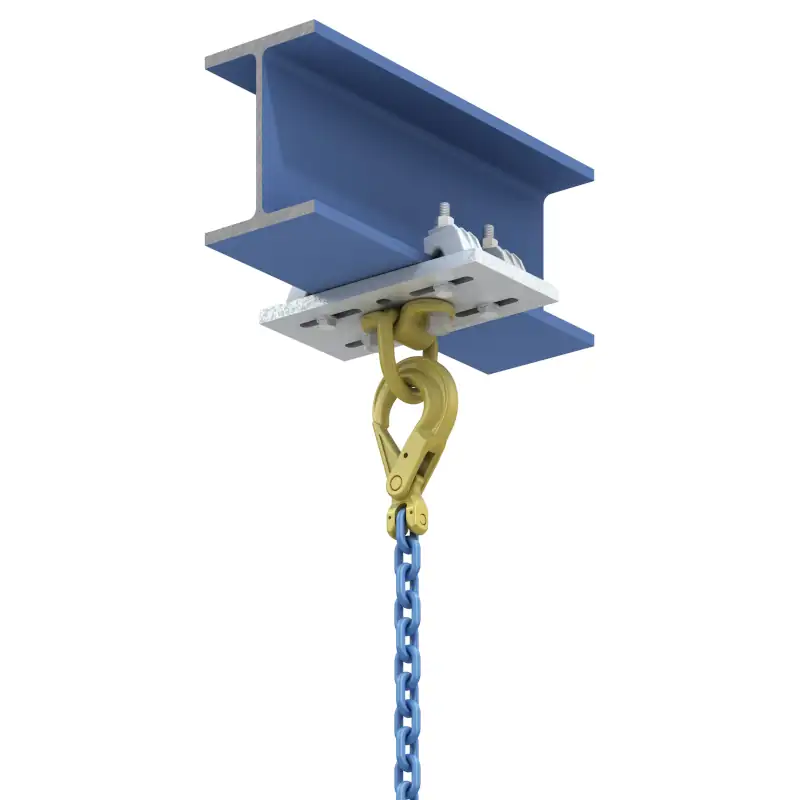

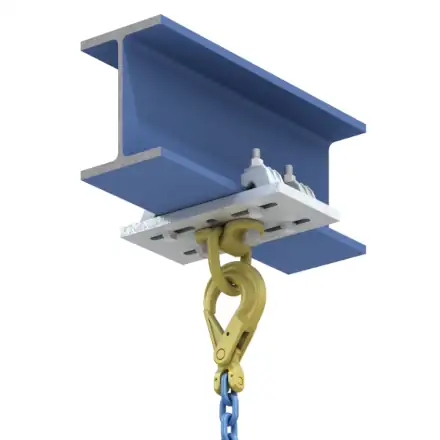

Beispielanwendungen
Typ AAF ist eines von drei Produkten des Lindapter-Klemmensortiments für hohe Schubbelastung und insbesondere geeignet für Belastungen durch Schubkräfte und hohe Zugbelastung. Die hochbelastbare Klemme kommt in den unterschiedlichsten Anwendungen und Situationen zum Einsatz. Hier einige Beispiele:
|
|
|
|
|
|
|
|
|
Abmessungen
Klemme Typ AAF M16
