Lindapter Flanschklemme Typ F9 747 M10

Lindapter Flanschklemme Typ F9

Flanschklemme für parallel verlaufende Träger gleicher Breite oder gleichwertige Verbindungen. Nicht für Schrägflanschträger geeignet. Die Schraube kann z. B. durch eine Gewindestange ersetzt werden. Für volle Spezifikation und Installationsdaten laden Sie bitte das pdf unten herunter.

  • Material: Temperguss
  • Oberflächen: Galv. verzinkt / feuerverzinkt
9 Artikel Flanschklemme Typ F9

Flanschklemme für parallel verlaufende Träger gleicher Breite oder gleichwertige Verbindungen. Nicht für Schrägflanschträger geeignet. Die Schraube kann z. B. durch eine Gewindestange ersetzt werden. Für volle Spezifikation und Installationsdaten laden Sie bitte das pdf unten herunter.

  • Material: Temperguss
  • Oberflächen: Galv. verzinkt / feuerverzinkt

Informationen: Flanschklemme Typ F9

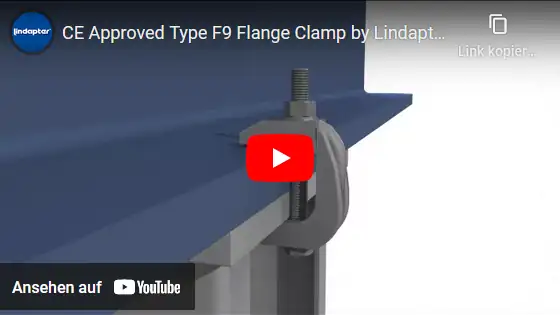

Lindapter-Produktvideo


Abmessungen

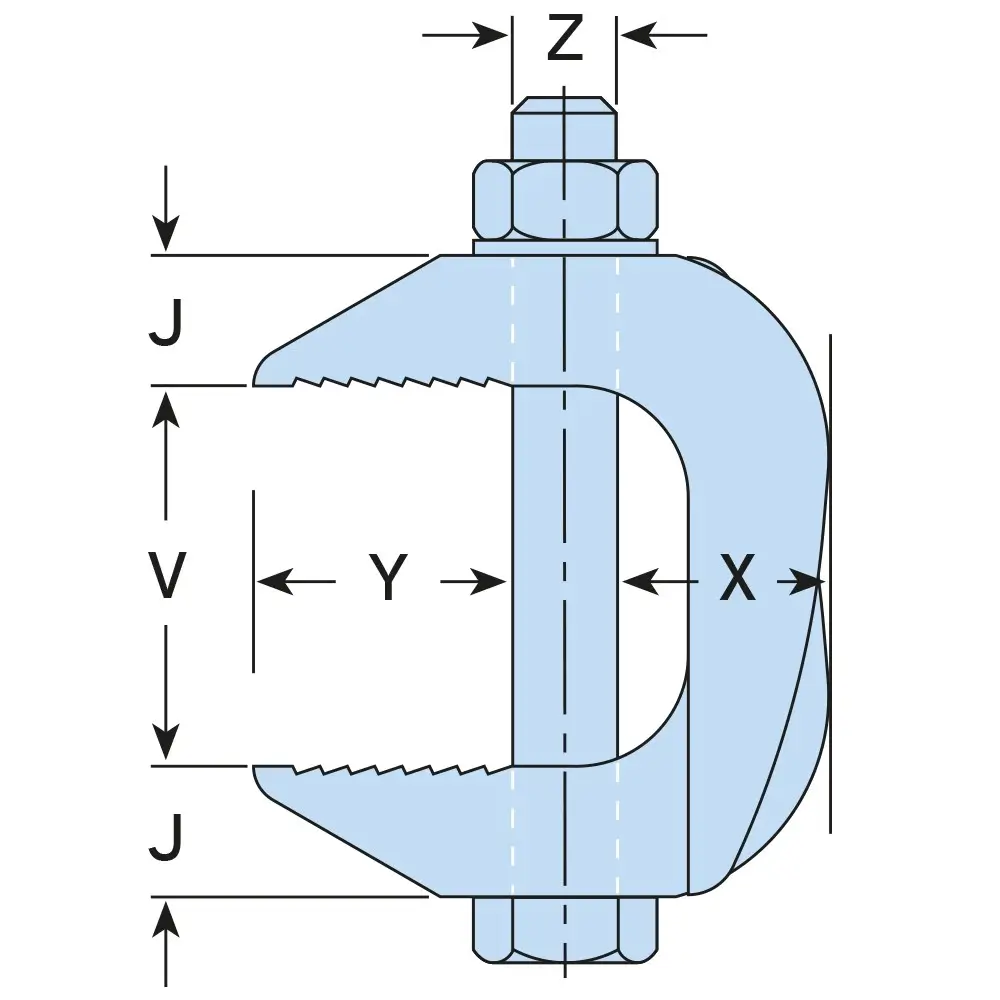

Lindapter Flanschklemme Typ F9 Abmessungen
Artikelnummer Zulässige Belastungen Abmessungen
mit Schraube ohne Schraube Schraube 8.8 Z Zug / 1 Schraube (5:1 Sicherheitsfaktor) Anziehmoment* Klemmbereich V Y J X Breite
kN Nm mm mm mm mm mm
F910NC F910NB M10 2,0 20 19 - 42 25 13 19 24
F912NC F912NB M12 2,8 39 26 - 60 35 17 24 30
F916NC F916NB M16 5,6 93 29 - 69 43 21 28 35
F920NC F920NB M20 8,4 177 32 - 82 51 25 35 44
F924NCHDG1) F924NBHDG1) M24 14,0 235 45 - 95 76 38 55 63

1) Nur in feuerverzinkter Ausführung.
* Alle angegebenen Anziehmomente basieren auf Befestigungselemente im ungeschmierten Zustand.

Zur Bemessung nach Eurocode 3 (ETA 20/0921, DoP 010) gelten die charakteristischen Tragfähigkeiten.

Abmessungen Flanschklemme Typ F9:


Flanschklemme Typ F9Schraube
()

()

()

()

()

()
10 NC galv. verzinktM10
12 NC galv. verzinktM12
16 NC galv. verzinktM16
20 NC galv. verzinktM20
10 NCHDG feuerverzinktM10
12 NCHDG feuerverzinktM12
16 NCHDG feuerverzinktM16
20 NCHDG feuerverzinktM20
24 NCHDG feuerverzinktM24
