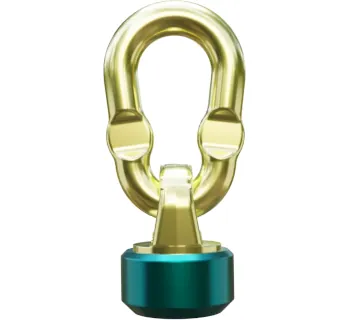

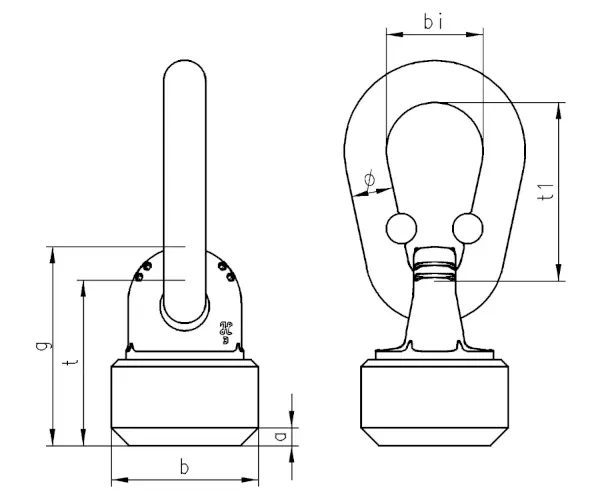

JDT Anschweißwirbel THEIPA Point S

Der JDT Anschweißwirbel THEIPA Point S (TP-S) ist ein schweißbarer Anschlagwirbel für dauerhaft definierte Hebepunkte an Stahlkonstruktionen und Lastaufnahmemitteln. Er kombiniert eine robuste, mechanisch ausgebildete Abstützfläche mit einer zusätzlichen Lagerung für ein ruckfreies Drehen und Wenden auch unter Last.

Für die sichere Anwendung unterstützt der TP-S eine eindeutige Anzeige der zulässigen Neigungswinkel in Verbindung mit Anschlagketten bzw. -seilen. Ergänzend sorgen Quetschmarken gegen das Verklanken des Gliedes, Korrosionsschutz durch galvanischen Überzug (auch im Innenbereich) sowie eine Verschleißanzeige des Kugellagers (Ablegereife ohne Messwerkzeug erkennbar).

Einsatzbereiche

• Maschinen- und Anlagenbau: Anschlagpunkte an Rahmen, Grundgestellen und Baugruppen für Montage- und Wartungshübe.
• Stahl- und Metallbau: feste Hebepunkte an Trägern, Konstruktionen, Vorrichtungen und Schweißbaugruppen.
• Schwerindustrie und Instandhaltung: Lastbewegungen mit häufigem Ausrichten und Wenden, z. B. beim Umsetzen schwerer Komponenten.
• Werkstatt- und Betriebsmittelbau: Umrüstbare Hebepunkte an Transportgestellen, Werkzeugträgern und Sonderkonstruktionen.

Unterschiede der Varianten

Im TOMANRO-Sortiment sind fünf Varianten gelistet (TP-S 2.5, 4, 6.7, 10, 17), die sich durch Tragfähigkeit, Eigengewicht und Artikel-Nr. unterscheiden. In der Schweißinformation wird zusätzlich eine Variante TP-S 28 genannt.

Arbeitsbereich und technische Funktion

• Beweglichkeit: Aufhängeöse 180° schwenkbar, Schaft 360° drehbar.
• Lastführung: zusätzliche Lagerung für ruckfreies Drehen und Wenden auch unter Last.
• Winkelanzeige: eindeutige Anzeige zulässiger Neigungswinkel in Verbindung mit Anschlagketten bzw. -seilen.
• Verschleißkontrolle: Verschleißanzeige des Kugellagers, Ablegereife ohne Messwerkzeug erkennbar.
• Bruchsicherheit: vierfache Sicherheit gegen Bruch in allen Belastungsrichtungen.

Hinweis zur Anwendung: Der THEIPA Point ist nicht für Dauer-Drehbewegung unter Last geeignet; bei Drehanwendung unter 90° und Volllast ist mit erhöhtem Verschleiß und vorzeitigem Ausfall zu rechnen.

Belastungstabelle (t)

Die zulässige Tragfähigkeit ist abhängig von Anschlagart und Anschlagwinkel. Bei symmetrischer Lastverteilung kann eine Anwendung unter einem Anschlagwinkel von > 90° zulässig sein, sofern sich Aufhängeglied bzw. eingehängtes Anschlagmittel weder an der Last noch am Wirbelkörper abstützen; die Tragfähigkeit entspricht dann der Tragfähigkeit unter 90°.

* Hinweis: Bei unsymmetrischer Lastverteilung gelten für 2- sowie 3-/4-strängige Anschlagketten die Tragfähigkeiten für 1-strängig bei 90°.

Sicherheitsaspekte & Normen

• Unterweisung: Vor Anwendung müssen beauftragte Personen durch eine befähigte Person in Handhabung und Benutzung unterwiesen werden.
• Kennzeichnung: Bei fehlender oder unleserlicher Kennzeichnung darf das Anschlagmittel nicht verwendet werden; die zulässige Tragfähigkeit muss zur Last passen.
• Prüfung: Mindestens jährliche Prüfung durch eine befähigte Person unter Berücksichtigung einschlägiger Normen und berufsgenossenschaftlicher Richtlinien (z. B. BGR 500); zusätzlich sind regelmäßige Sichtkontrollen vor dem Gebrauch erforderlich.
• BetrSichV: Der Anwender hat die Ergebnisse der Gefährdungsbeurteilung nach Betriebssicherheitsverordnung zu beachten; Prüfintervalle verkürzen sich bei kritischen Betriebsbedingungen.
• Maschinenrichtlinie: Der Prüfungskoeffizient nach EU-Richtlinie 2006/42/EG (Pkt. 4.4.1) ist normativ vorgegeben und beträgt 2.5.
• Einsatzgrenzen: Keine unzulässigen dynamischen Belastungen, keine eigenmächtigen Veränderungen (z. B. Schleifen, Schweißen, Biegen, Anbauen von Teilen) am Anschlagmittel.
• Korrosion/Medien: Anschlagmittel nicht mit Säure oder aggressiven Medien in Kontakt bringen (auch Säuredämpfe berücksichtigen).

Schweißhinweise (für TP-S)

Die Schweißung muss durch geprüfte Handschweißer mit gültiger Prüfbescheinigung nach EN 287-1 oder nach DIN EN ISO 9606-1 erfolgen (jeweils passend zu Werkstoff/Schweißzusatz und Schweißposition). Der Werkstoff des Gegenstückes muss zum Schweißen geeignet sein und konstruktiv die Last aufnehmen können.

• Werkstoff: Bei TP-S besteht der Wirbelkörper aus 23 MnNiMoCr 5 4 (1.6758) nach DIN 17115 oder gleichwertig.
• Wärmebehandlung: Eine Vorwärmung und nachfolgende Wärmebehandlung der Schweißnaht ist nicht erforderlich.
• Schweißprozesse: Schutzgasschweißen nach ISO 4063-135 (MAG) sowie Lichtbogenschweißen nach ISO 4063-111 sind beschrieben.
• Schweißzusätze: Anforderungen sind u. a. über ISO 14341 und DIN EN ISO 2560 vorgegeben.
• Nahtausführung: Nahtübergänge sind kerbfrei auszuführen; geltende Regelwerke und Vorschriften sind zu beachten.

Passende Artikel/Zubehör

• Anschlagketten (Güteklasse 10) passend zur Winkelkennzeichnung und Mehrstranganwendung, z. B. 1-, 2-, 3- oder 4-strängig.
• Sicherheitshaken bzw. Gabelkopfhaken als Endbeschlag für Kettengehänge.
• Verkürzungselemente zur Längenanpassung von Anschlagketten (je nach Kettengehänge-Ausführung).
