JDT Anschweißpunkt TAPS

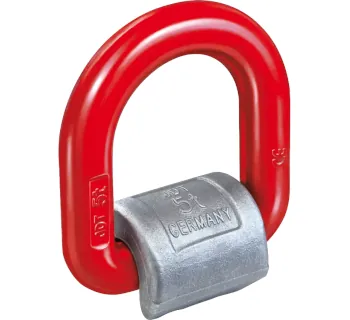

Der JDT Anschweißpunkt TAPS ist ein Anschlagpunkt zum Anschweißen für dauerhaft integrierte Hebepunkte an Stahlkonstruktionen. Der 180° schwenkbare Bügel ist quer in Schwenkrichtung belastbar und der TAPS ist je nach Ausführung mit 1600–75000 kg Tragfähigkeit sowie ca. 0.32–60.3 kg Gewicht verfügbar.
- Anschweiß-Anschlagpunkt für dauerhaft definierte Hebepunkte
- 180° schwenkbarer Bügel zur Ausrichtung in Zugrichtung
- Quer belastbar in Schwenkrichtung für praxisnahe Lastführung
- Große Variantenpalette mit Tragfähigkeit bis 75000 kg
- Je Größe angegebenes Eigengewicht (ca. 0.32–60.3 kg)
- Tragfähigkeiten je Anschlagart und Anschlagwinkel tabellarisch definiert
Der JDT Anschweißpunkt TAPS ist ein Anschlagpunkt zum Anschweißen für dauerhaft integrierte Hebepunkte an Stahlkonstruktionen. Der 180° schwenkbare Bügel ist quer in Schwenkrichtung belastbar und der TAPS ist je nach Ausführung mit 1600–75000 kg Tragfähigkeit sowie ca. 0.32–60.3 kg Gewicht verfügbar.
- Anschweiß-Anschlagpunkt für dauerhaft definierte Hebepunkte
- 180° schwenkbarer Bügel zur Ausrichtung in Zugrichtung
- Quer belastbar in Schwenkrichtung für praxisnahe Lastführung
- Große Variantenpalette mit Tragfähigkeit bis 75000 kg
- Je Größe angegebenes Eigengewicht (ca. 0.32–60.3 kg)
- Tragfähigkeiten je Anschlagart und Anschlagwinkel tabellarisch definiert
Informationen: Anschweißpunkt TAPS
|
|

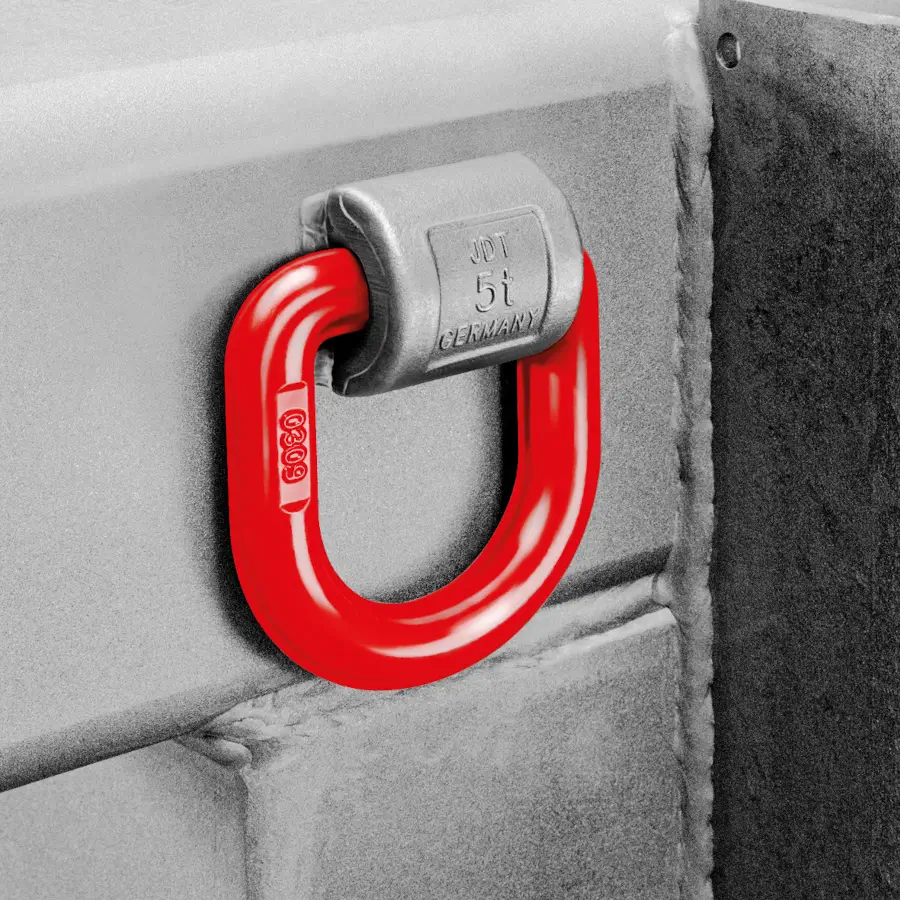

Der Anschweißpunkt TAPS ist ein Anschlagpunkt zum Anschweißen für dauerhaft integrierte Hebepunkte an Stahlkonstruktionen. Der Bügel ist 180° schwenkbar und der Anschlagpunkt ist quer in Schwenkrichtung belastbar, wodurch sich Lasten praxisnah ausrichten lassen.
Einsatzbereiche

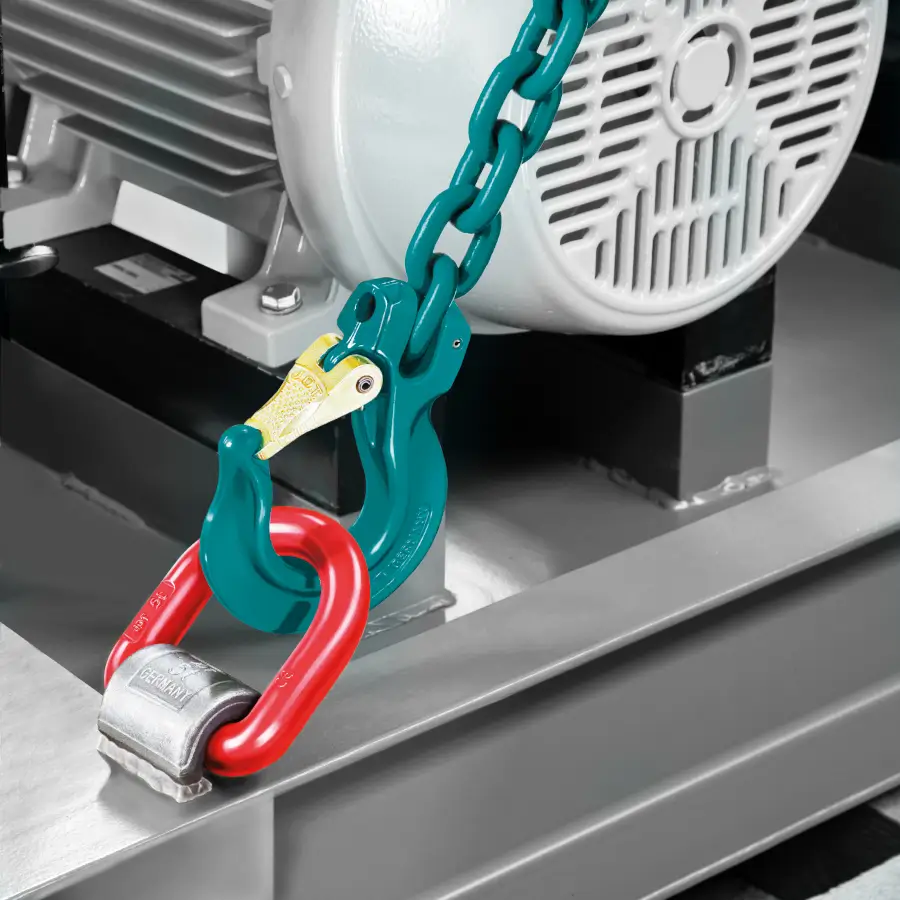

- Maschinen- und Anlagenbau (Wartungs- und Hebepunkte an Aggregaten, Rahmen, Skids)
- Stahlbau und Behälter-/Apparatebau (Hebeösen für Montage- und Transportvorgänge)
- Schwerlast-Handling in Industrie, Hafen/Logistik und Werkhöfen (definierte Anschlagpunkte an Lastträgern)
- Instandhaltung (wiederkehrendes Heben identischer Baugruppen mit festem Anschlagpunkt)
Unterschiede der Varianten
Die Varianten unterscheiden sich vor allem in Tragfähigkeit und Eigengewicht. Ab größeren Baugrößen (ab TAPS 20) ist der Halter aus 25 CrMo4 (1.7218) ausgeführt.
Sicherheitsaspekte & Normen
- Maschinenrichtlinie 2006/42/EG: Anschlagmittel/Lastaufnahmemittel sind entsprechend auszuwählen und zu betreiben; die Betriebsanleitung ist aufzubewahren.
- Prüfungen: Mindestens jährliche Prüfung durch eine befähigte Person; zusätzlich ist eine Rissprüfung in regelmäßigen Intervallen (z. B. alle 3 Jahre) vorgesehen.
- Gefährdungsbeurteilung: Lastfall, Anschlagart (1-/2-/3-/4-strängig), Winkel, dynamische Belastungen und Lastverteilung sind vor dem Einsatz festzulegen.
- Verbotene Anwendungen: Kein Personentransport; keine Nutzung bei fehlender/unleserlicher Kennzeichnung; keine eigenmächtigen Änderungen (z. B. Schleifen, Biegen, zusätzliches Anschweißen am Produkt).
- Umgebungsbedingungen: Kontakt mit Säuren bzw. aggressiven Medien vermeiden; vor jedem Einsatz Sichtkontrolle auf Verformung, Risse, Korrosion.
Montage- & Schweißhinweise
- Schweißarbeiten nur durch geprüfte Handschweißer mit gültiger Prüfbescheinigung (z. B. nach DIN EN ISO 9606-1).
- Der Grundwerkstoff des Gegenstücks muss zum Schweißen geeignet sein und die Last konstruktiv aufnehmen können.
- Für die Schweißnaht sind die in der Schweißanleitung angegebenen Nahtabmessungen und Schweißzusätze einzuhalten; kerbfreie Übergänge ausführen.
- Laut Schweißinformation ist eine Vorwärmung bzw. nachfolgende Wärmebehandlung nicht erforderlich.
Technische Daten
Arbeitsbereich: 180° schwenkbarer Bügel; quer in Schwenkrichtung belastbar.
| Typ | Tragfähigkeit (kg) | Güteklasse | Gewicht (kg) | Artikel-Nr. |
|---|---|---|---|---|
| TAPS 1 | 1600 | 8 | 0.32 | JDT0381701000VE |
| TAPS 2 | 3000 | 8 | 0.33 | JDT0381702000VE |
| TAPS 3 | 4750 | 8 | 0.84 | JDT0381703000VE |
| TAPS 5 | 8000 | 8 | 1.56 | JDT0381705000VE |
| TAPS 8 | 12000 | 8 | 2.62 | JDT0381708000VE |
| TAPS 15 | 22400 | 8 | 5.4 | JDT0380415000VE |
| TAPS 20 | 30000 | 8 | 16 | JDT0380420000 |
| TAPS 25 | 37500 | 8 | 22.8 | JDT0380425000 |
| TAPS 30 | 45000 | 8 | 32.3 | JDT0380430000 |
| TAPS 35 | 50000 | 8 | 34.3 | JDT0380435000 |
| TAPS 40 | 60000 | 8 | 45.2 | JDT0380440000 |
| TAPS 50 | 71000 | 8 | 60.3 | JDT0380450000 |
| TAPS 63 | 75000 | 8 | 60.3 | JDT0380463000 |
Belastungstabelle (t)
| Typ | 1-strang 0° | 1-strang 90° | 2-strang 0° | 2-strang 90° | 3-strang 0°-45° | 3-strang 45°-60° | 4-strang 0°-45° | 4-strang 45°-60° |
|---|---|---|---|---|---|---|---|---|
| TAPS 1 | 1.6 | 1.12 | 3.2 | 2.24 | 1.5 | 1.12 | 2.36 | 1.6 |
| TAPS 2 | 3 | 2 | 6 | 4 | 2.8 | 2 | 4 | 3 |
| TAPS 3 | 4.75 | 3.15 | 9.5 | 6.3 | 4.25 | 3.15 | 6.3 | 4.75 |
| TAPS 5 | 8 | 5.3 | 16 | 10.6 | 7.1 | 5.3 | 11.2 | 8 |
| TAPS 8 | 12 | 8 | 24 | 16 | 11.2 | 8 | 16 | 12 |
| TAPS 15 | 22.4 | 15 | 45 | 30 | 21.2 | 15 | 31.5 | 22.4 |
| TAPS 20 | 30 | 20 | 60 | 40 | 30 | 20 | 40 | 30 |
| TAPS 25 | 37.5 | 25 | 75 | 50 | 33.5 | 25 | 50 | 37.5 |
| TAPS 30 | 45 | 30 | 90 | 60 | 45 | 30 | 63 | 45 |
| TAPS 35 | 50 | 35 | 100 | 70 | 47.5 | 35 | 70 | 50 |
| TAPS 40 | 60 | 40 | 120 | 80 | 56 | 40 | 80 | 60 |
| TAPS 50 | 71 | 50 | 142 | 100 | 70 | 50 | 100 | 71 |
| TAPS 63 | 75 | 63 | 150 | 126 | 90 | 63 | 132 | 95 |
Passende Artikel/Zubehör
- Anschlagketten (1-/2-/4-strängig) zur passenden Anschlagart gemäß Belastungstabelle
- Hebezeuge (z. B. Kettenzüge) passend zur Last und zum Lastfall
- Prüf- und Dokumentationsunterlagen für wiederkehrende Prüfungen (BetrSichV / DGUV)
Kompakter Anschlagpunkt zum Anschweißen.
Zur TOMANRO-TypenseiteDirekt zu Tragfähigkeit und Artikelnummer je Größe.
TAPS 1 | TAPS 2 | TAPS 3 | TAPS 5 | TAPS 8 | TAPS 15 | TAPS 20 | TAPS 25 | TAPS 30 | TAPS 35 | TAPS 40 | TAPS 50 | TAPS 63Konfektionierte Kettengehänge für 1-, 2- und 4-Strang-Einsatz.
1-strängig mit Gabelkopfhaken | 2-strängig mit Gabelkopfhaken | 4-strängig mit GabelkopfhakenBetriebs- und Schweißhinweise für sicheren Einsatz.
Katalogseite JDT Anschweißpunkt TAPS (PDF) | Betriebsanleitung Anschlagpunkte (PDF) | Schweißinformation (PDF)

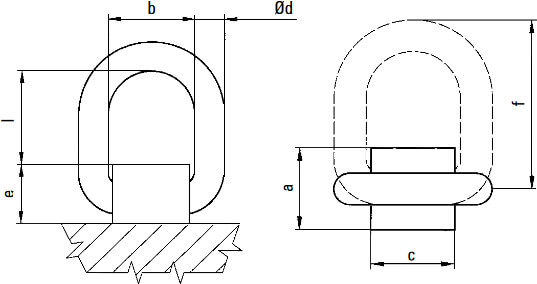

Abmessungen Anschweißpunkt TAPS
| Anschweißpunkt TAPS | Tragfähigkeit (kg) | a (mm) | b (mm) | c (mm) | d (mm) | e (mm) | f (mm) | l (mm) |
|---|---|---|---|---|---|---|---|---|
