DELTA Funkenfreies Haspelfahrwerk

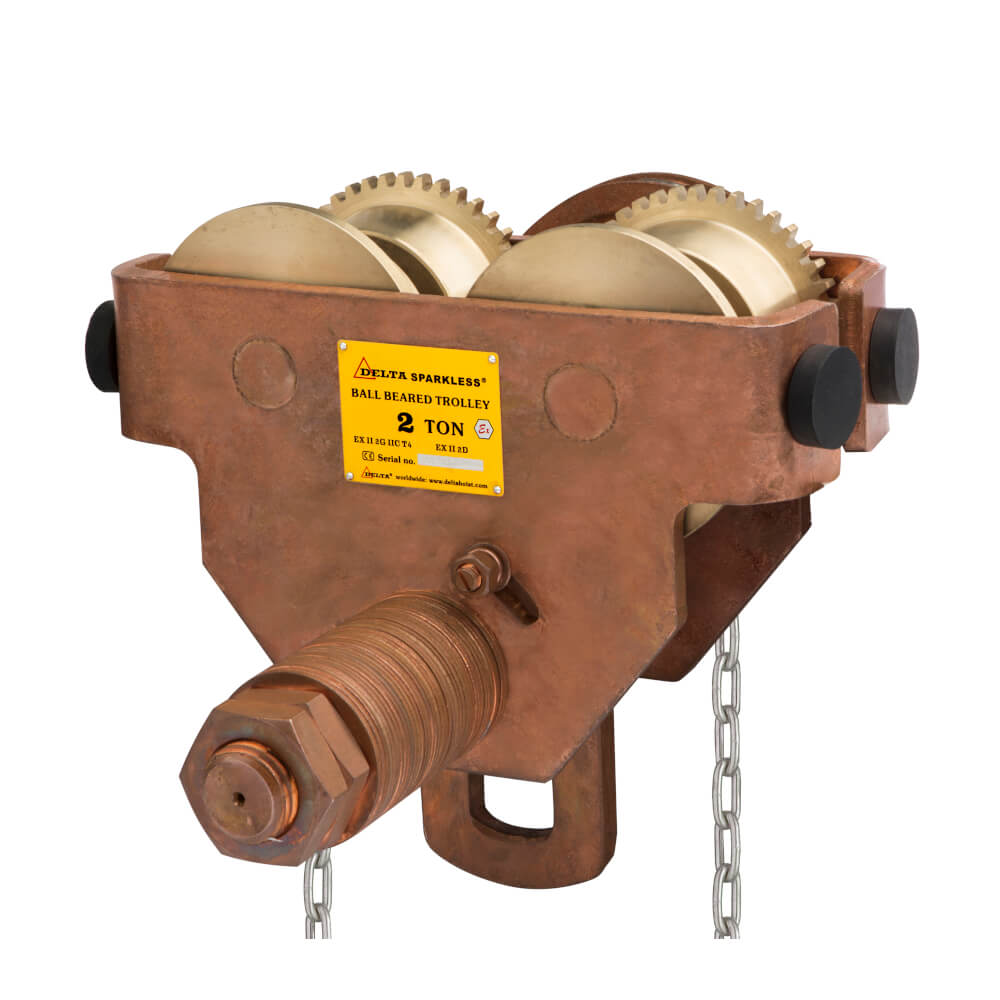

Das funkenfreie Haspelfahrwerk DELTA SPARKLESS® ist eine speziell angepasste Laufkatze mit Haspelkettenantrieb für den Einsatz in potenziell explosiven und brandgefährdeten Bereichen. Es wurde für den sicheren Betrieb auf I- und H-Trägern in Kombination mit Hand- oder Elektrokettenzügen entwickelt und ist – je nach Ausführung – für Tragfähigkeiten von 0.5 t bis 20.0 t sowie Trägerflanschbreiten von etwa 64.0–305.0 mm erhältlich.

Im Gegensatz zu Standard-Haspelfahrwerken ist das SPARKLESS-Fahrwerk komplett verkupfert und mit verbronzten Laufrädern ausgestattet, um die Entstehung von Zündfunken durch Schlag oder Reibung deutlich zu reduzieren. Dauerhaft geschmierte Kugellager in den Laufrollen sorgen für ein sanftes, gleichmäßiges Verfahren auch bei hohen Lasten, während Sicherheitsbügel und Kippschutz die Laufkatze auf dem Träger gegen Absturz, Radbruch und Auflaufen sichern.

Das System ist für den Einsatz in potenziell gefährlichen und explosionsgefährdeten Zonen ausgelegt und wird im Handel für Anwendungen in Bereichen mit Gas- und Staubatmosphären angeboten; einzelne Varianten werden mit ATEX-Kennzeichnungen wie EX II 2G h IIC T4 / 2D h IIIC T135°C beworben. Die Haspelkettenbedienung ermöglicht ein feinfühliges Verfahren der Last, ohne elektrische Antriebe am Fahrwerk selbst – ein wesentlicher Vorteil, wenn Zündquellen strikt zu minimieren sind.

Systemeinordnung und Tragfähigkeiten

Das funkenfreie Haspelfahrwerk gehört zur DELTA SPARKLESS® Produktfamilie und ist auf die entsprechenden Sparkless-Kettenzüge abgestimmt. Im Produktprogramm werden aktuell Varianten mit folgenden typischen Werten angeboten:

Hinweis: Konkrete Flanschbreiten, Abmessungen und Artikelnummern (z. B. DC.0.03300500 bis DC.0.03320000) sind den jeweiligen Datenblättern und Online-Katalogen der Händler zu entnehmen.

Aufbau und funkenarme Ausführung

• Komplett verkupferte Konstruktion – Gehäuse- und Befestigungsteile sind mit einer kupferhaltigen Beschichtung versehen, um Funkenbildung bei Stoßkontakt mit Stahlträgern zu minimieren.
• Verbronzte Laufräder – die Räder bestehen aus Bronze oder sind verbronzter Ausführung, was das Risiko mechanisch erzeugter Zündfunken deutlich reduziert und zugleich gute Laufeigenschaften bietet.
• Dauerhaft geschmierte Kugellager – die Räder sind kugelgelagert und werksseitig mit Dauerschmierung versehen, wodurch ein leichtes, gleichmäßiges Verfahren ohne regelmäßige Nachschmierung möglich ist.
• Individuell einstellbare Trägerbreite – die Einstellung erfolgt durch Distanzscheiben oder Einstellbolzen; so kann das Fahrwerk an verschiedene Trägerprofile angepasst werden, ohne zusätzliche Sonderteile.
• Sicherheitsbügel und Kippschutz – Stahlbügel fungieren als Absturz-, Radbruch- und Aufprallschutz, zusätzlich verhindert ein Kippschutz das Abheben der Laufkatze vom Trägerflansch.
• Standard-Handkette – geliefert mit Haspelkette für ca. 3.0 m Bedienhöhe, weitere Bedienhöhen sind über entsprechende Kettenlängen realisierbar.
• Temperaturbereich – laut technischen Angaben liegt der typische Einsatzbereich zwischen etwa −10.0 °C und +60.0 °C.

Typische Einsatzbereiche

Das funkenfreie Haspelfahrwerk von Delta ist überall dort gefragt, wo Zündquellen durch Funkenbildung möglichst ausgeschlossen werden müssen und Lasten dennoch sicher verfahren werden sollen. Typische Branchen und Anwendungen sind:

• Chemische Industrie – Produktionsanlagen, Mischbereiche, Abfüllstationen mit brennbaren Medien.
• Öl- und Gasindustrie – Raffinerien, Tanklager, Gasaufbereitungs- und Verladestationen.
• Lackier- und Beschichtungsbetriebe – Spritzkabinen, Lacklagerräume, Lösungsmittelbereiche.
• Getreide- und Futtermittelindustrie – Silos, Förderanlagen und Mühlen mit explosionsfähigen Stäuben.
• Allgemeine Ex-Zonen – alle Bereiche, in denen funkenarme Hebe- und Fahrwerktechnik gefordert ist.

Vorteile des funkenfreien Haspelfahrwerks DELTA SPARKLESS®

• Erhöhte Sicherheit in Ex-Bereichen Durch verkupferte Bauteile und Bronzeräder wird das Risiko von Zündfunken bei Stoß und Reibung deutlich reduziert – ideal für potenziell explosive Atmosphären.
• Sanfter und kontrollierter Lauf Dauerhaft geschmierte Kugellager sowie Haspelkettenantrieb erlauben ein feinfühliges, stoßarmes Verfahren der Last – wichtig beim Handling empfindlicher Produkte.
• Hohe Traglast- und Trägerflexibilität Tragfähigkeiten von 0.5–20.0 t und Flanschbreiten von etwa 64.0–305.0 mm decken ein breites Spektrum gängiger Kran- und Trägeranlagen ab.
• Robuste Sicherheitsausstattung Sicherheitsbügel, Radbruch- und Aufprallschutz sowie Kippschutz erhöhen die Betriebssicherheit und schützen sowohl das Fahrwerk als auch die Trägerkonstruktion.
• Normgerechte Ausführung und Dokumentation Die Fahrwerke erfüllen die Anforderungen der Maschinenrichtlinie 2006/42/EG und werden mit Prüfzeugnis, CE-Konformitätserklärung und Betriebsanleitung geliefert.
• Wirtschaftliche Lösung für Ex-Zonen Manuelle Haspelkatzen kommen ohne elektrischen Fahrantrieb aus, sind konstruktiv überschaubar und dadurch wartungsarm und kosteneffizient im Betrieb.

Planungs- und Anwendungshinweise

• Die Auswahl des richtigen Modells muss Tragfähigkeit, Trägerbreite, Ex-Zone, Temperaturklasse und Kombination mit dem jeweiligen Kettenzug berücksichtigen.
• In Ex-Bereichen ist neben dem Fahrwerk auch der angeschlagene Kettenzug entsprechend der erforderlichen Zone und Kategorie auszuwählen und zu zertifizieren.
• Die Einstellung auf die Trägerflanschbreite (Distanzscheiben, Bolzenstellung) ist sorgfältig vorzunehmen und regelmäßig zu überprüfen, um Verkanten zu vermeiden.
• Wiederkehrende Sicht- und Funktionsprüfungen von Laufrädern, Haspelkette, Sicherheitsbügeln und Aufhängepunkten sind gemäß Betriebsanleitung und den lokalen Prüfregelwerken (z. B. DGUV) durchzuführen.
