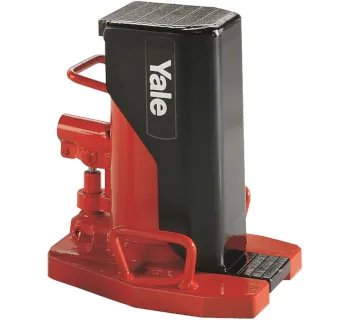

Yale Maschinenheber YAM

Produktbeschreibung

Der Yale Maschinenheber der Serie YAM ist ein kompakter, hydraulischer Hubklaue-Heber für das sichere Anheben, Ausrichten und Positionieren schwerer Lasten bei sehr geringer Ansetzhöhe. Er eignet sich insbesondere dort, wo klassische Hebegeräte aufgrund ihrer Bauhöhe nicht eingesetzt werden können, und bietet wahlweise Lastaufnahme über Klaue oder Kopf (je nach Einsatzsituation).

Die Geräte sind für den Betrieb in vertikaler Position vorgesehen und verfügen über ein Überlastschutz-Konzept (Sicherheitsventil) sowie ein fein regelbares Senkventil für kontrolliertes Absenken.

Einsatzbereiche

• Maschinenbau: Anheben, Ausrichten und Umsetzen von Maschinen und Aggregaten.
• Stahlbau und Anlagenbau: Positionieren schwerer Stahlkonstruktionen und Bauteile.
• Instandhaltung / Montage: Reparatur- und Montagearbeiten an schweren Komponenten.
• Regal- und Gerüstmontage: Montage und Nivellierung z. B. von Hochregalen, Gerüsten, Schalungen und ähnlichen Bauteilen.

Typisch ist der Einsatz bei beengten Platzverhältnissen und geringer Unterfahrhöhe: Die Last wird über die flache Hubklaue aufgenommen, anschließend kann die Last kontrolliert angehoben und zum Positionieren z. B. auf Unterlagen/Transportmittel umgesetzt werden.

Unterschiede der Varianten

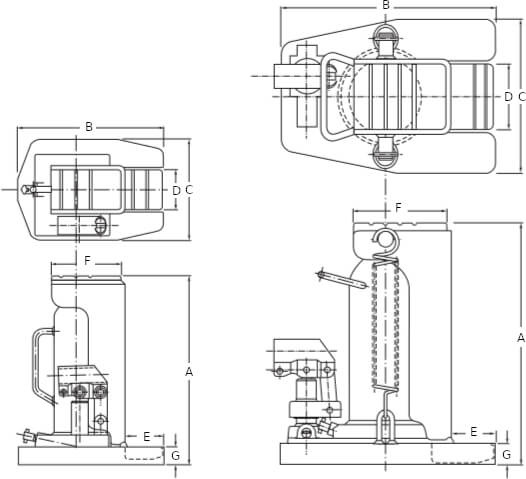

Die Serie YAM wird bei TOMANRO in mehreren Größen geführt (u. a. YAM 2, YAM 5, YAM 10, YAM 15). Sie unterscheiden sich primär in Tragfähigkeit, Hub, minimaler Arbeitshöhe (Klaue/Kopf) sowie Gewicht.

• Tragfähigkeitsbereich: 2000 kg bis 15000 kg (modellabhängig).
• Hub: 113 mm bis 145 mm (modellabhängig).
• Bedien-/Ausstattungsunterschiede (modellabhängig): Für bestimmte Größen wird ein Federrückzug des Zylinderkolbens beschrieben; zudem wird ein um 270° schwenkbarer Pumpenhebel (mit Ausnahme von YAM 2) beschrieben.

Bedienung & Funktionsprinzip (praxisnah)

Vor dem Heben wird das Ablass-/Senkventil geschlossen (handfest), anschließend erfolgt das Anheben über Pumpbewegungen am Pumpenhebel. Die Last muss dabei vollständig auf der Klaue oder dem Kopf aufliegen – ein Ansetzen nur an einer Kante ist zu vermeiden. Das Absenken erfolgt durch kontrolliertes Öffnen des Senkventils; die Absenkgeschwindigkeit hängt direkt von der Ventilöffnung ab.

Sicherheitsaspekte & Normen

Sichere Anwendung im Betrieb

• Nur in vertikaler Position einsetzen und den Heber in Achse der Last positionieren.
• Heber auf festem, stabilem Untergrund aufstellen; bei Bedarf eine geeignete, stabile Unterlage verwenden.
• Keine außermittige Belastung; den Pumpenhebel nicht verlängern.
• Vor dem Absenken sicherstellen, dass sich niemand im Gefahrenbereich aufhält.
• Wenn eine Last länger in angehobener Position verbleiben muss: zusätzlich mechanisch abstützen (Unterbauen/Abstützen).
• Beschädigte oder undichte Geräte nicht verwenden; Heber sauber halten und vor Sand und Wasser schützen.

Normen & Konformität (aus der Bedienungsanleitung)

In der im Dokument genannten EG-Konformitätserklärung werden die Maschinenrichtlinie 98/37/EG sowie harmonisierte/benannte Normen aufgeführt (u. a. ISO 12100, EN 982, EN 349, EN 24346) sowie DIN EN ISO 9001 (Qualitätsmanagement). Für den Anwender bedeutet das: bestimmungsgemäßer Einsatz, regelmäßige Prüfungen und die Einhaltung der Betriebsanleitung sind zentrale Voraussetzungen für den sicheren Betrieb.

Wartung / Instandhaltung

• Gerät regelmäßig reinigen, bewegliche Teile regelmäßig schmieren (insbesondere gleitende/bewegliche Komponenten).
• Ölstand regelmäßig prüfen; es wird die Verwendung von Hydrauliköl der Viskositätsklasse ISO 32 genannt.
• Bei „schwammigem“ Hubverhalten: System gemäß Anleitung entlüften.

Passende Artikel/Zubehör (praxisrelevant)

• Schwerlast-Transportfahrwerke: Nach dem Anheben kann die Last häufig auf Fahrwerke umgesetzt werden, um Maschinen/Anlagen präzise zu verfahren (z. B. Yale Systeme).
• Transportfahrwerke (Übersicht): Auswahl unterschiedlicher Fahrwerkskonzepte für innerbetriebliche Transporte nach dem Anheben/Unterbauen.
• Steerman® Fahrwerke (Yale): Modular kombinierbare Komponenten für den Transport mittelschwerer Lasten (je nach Systemauslegung).
