Yale Alu Maschinenheber AJH

Der Yale Alu Maschinenheber der Serie AJH (inkl. AJS) ist ein kompakter Hydraulikheber für das kontrollierte Anheben, Positionieren und Abstützen schwerer Lasten in Werkstatt und Montage. Die Baureihe kombiniert hohe Tragfähigkeit (6.5–100 t) mit geringem Eigengewicht und ist für praxisnahe Einsätze ausgelegt, bei denen zuverlässiges Heben mit definierter Hubhöhe und sicherer Bedienung im Vordergrund steht.

Je nach Ausführung stehen Standard-Modelle, Varianten mit Hubklaue (Typ C) für bodennahes Ansetzen sowie Ausführungen mit Sicherheitsmutter (Typ SR) für längerfristiges, mechanisch gesichertes Abstützen zur Verfügung. Der Arbeitsbereich wird über Hub (75–305 mm) und Arbeitshöhen (Kopf bzw. Klaue) definiert; das Gewicht variiert modellabhängig von 3.6–64.9 kg.

Einsatzbereiche

Typische Anwendungen sind das Anheben und Ausrichten von Maschinen, Aggregaten und Stahlbauteilen, z. B. bei Instandhaltung, Umzügen, Fundamentarbeiten, Montage- und Reparaturarbeiten. Durch die verfügbaren Ausführungen (Standard / Hubklaue / Sicherheitsmutter) eignet sich die Serie für Aufgaben, bei denen entweder am Kopf angesetzt oder bodennah über eine Klaue gehoben werden muss.

• Werkstätten und Instandhaltung: Maschinen anheben, Unterbau einbringen, Komponenten positionieren.
• Stahl- und Anlagenbau: Montagearbeiten, Ausrichten/Abstützen schwerer Bauteile.
• Werften, Brückenbau, Baustellen: Heben und Montage unter wechselnden Bedingungen (tragfähiger Untergrund vorausgesetzt).

Unterschiede der Varianten

Für die Serie sind mehrere klar abgegrenzte Ausführungen verfügbar:

• AJS (6.5 t / 10 t): in allen Lagen einsetzbar (auch über Kopf) und mit Federrückzug des Kolbens.
• AJH Standard (20–100 t): für vertikalen Einsatz sowie horizontal (Frontseite nach unten, Pumpenhebel nach oben).
• AJH C (mit Hubklaue): ab 20 t erhältlich; bodennahes Ansetzen über Klaue. Die max. zulässige Belastung der Hubklaue beträgt 40% der Hebertragfähigkeit (z. B. 20 t → 8 t, 30 t → 12 t, 60 t → 24 t).

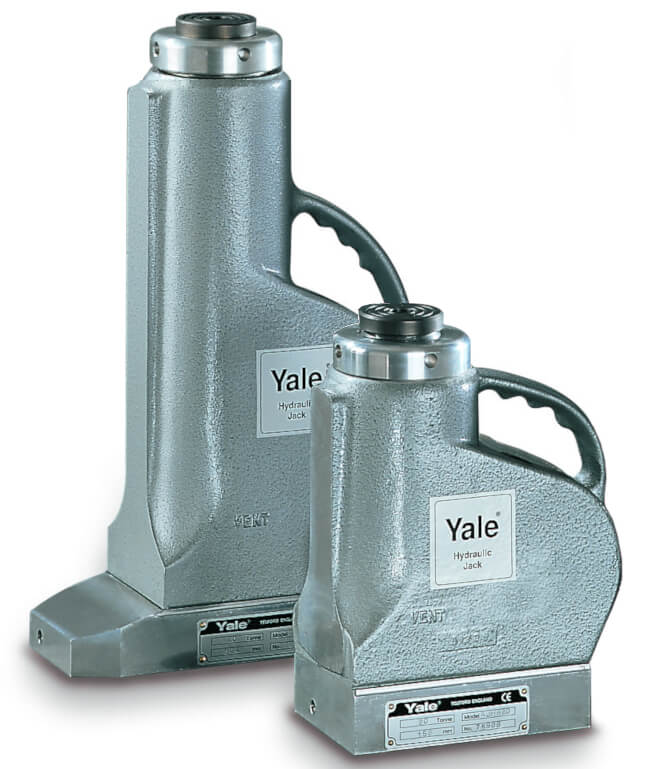

• AJH SR (mit Sicherheitsmutter): ab 20 t erhältlich; ermöglicht mechanisches Abstützen an beliebiger Hubposition und Entlastung der Hydraulik für längere Standzeiten. SR-Ausführungen dürfen laut Vorgaben nicht mit Hubklaue kombiniert werden.

Ausstattung und Verarbeitung

• Tragfähigkeiten von 6.5–100 t (modellabhängig).
• Hub (Arbeitsweg) von 75–305 mm (modellabhängig).
• Überdruckventil zur Überlastsicherung; ab 20 t zusätzlich mechanische Hubbegrenzung / Stroke Limiter.
• Gehärtetes Stahldruckstück und feinfühliges Ablassventil (Betätigung über Pumpenhebel).
• Extrem niedriges Gewicht im Verhältnis zur Hubkraft (bis zu 1.8 t Hubkraft pro 1 kg Eigengewicht als Verhältnisangabe).

Lieferzustand

Die Heber werden betriebsfertig geliefert, inklusive Hydrauliköl und Pumpenhebel; je nach Ausführung sind zusätzlich Komponenten wie Tragegriff und/oder Hubklaue vorgesehen.

Sicherheitsaspekte & Normen

Für den sicheren Betrieb sind insbesondere die Vorgaben zur Lastaufnahme, zur Vermeidung von Seitenlast sowie zur kontrollierten Senkgeschwindigkeit zu beachten. Die Bedienungsanleitung fordert u. a. regelmäßige Sicht- und Funktionsprüfungen und nennt als Referenz eine Prüfung gemäß BGV D8 mindestens jährlich (bei schweren Einsatzbedingungen in kürzeren Abständen) durch eine befähigte Person.

• Keine Schräg- oder Kantenbelastung: Heber nicht diagonal ansetzen, Last muss vollflächig auf dem Druckstück bzw. der Klaue aufliegen.
• Tragfähiger Untergrund: gesamte Grundfläche muss aufstehen; bei weichem Untergrund geeignete Unterlage verwenden.
• Last nicht “stehen lassen” ohne Zusatzabstützung: bei längerem Halten zusätzliche Unterbau-/Abstützmaßnahmen vorsehen; SR-Ausführung ist für längeres, mechanisch gesichertes Abstützen vorgesehen.
• Kontrolliertes Absenken: Ablassventil vorsichtig öffnen, um zu schnelles Absinken zu vermeiden; Gefahrenbereich freihalten.
• Verbot: Personen im Gefahrenbereich während Hebe-/Senkvorgängen; Bediener trägt Verantwortung für den sicheren Ablauf.

Technische Daten

In der folgenden Übersicht sind Arbeitsbereich (Hub und minimale Arbeitshöhen) sowie das Gewicht je Ausführung aufgeführt. Die Angaben basieren auf den verfügbaren Hersteller-/TOMANRO-Unterlagen.
