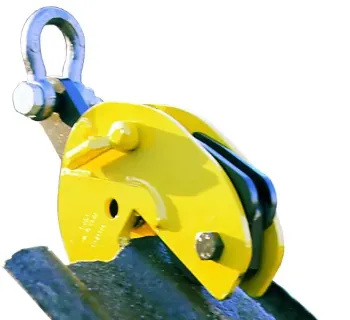

Yale Tigrip® Spundbohlenklemme TPP

Die Yale Tigrip® Spundbohlenklemme TPP ist ein robustes Lastaufnahmemittel für den Baustelleneinsatz, ausgelegt zum Aufrichten, Transport und Wenden von einzelnen Spundbohlen aus Stahl sowie zum Herausziehen von in das Erdreich getriebenen Spundbohlen (innerhalb der vorgegebenen Einsatzgrenzen). Im Vergleich zu klassischen Blechgreifern besitzt die TPP eine deutlich tiefere Maulöffnung und ist dadurch kompakt, widerstandsfähig und praxisgerecht für Tiefbau-Anwendungen.

Einsatzbereiche

• Tiefbau: Ziehen und Umsetzen von Spundbohlen beim Rückbau oder zur Korrektur der Lage.
• Wasserbau / Ufer- und Verbauarbeiten: Handhabung einzelner Bohlen in beengten Arbeitsbereichen.
• Baustellenlogistik: Aufrichten, Drehen und Positionieren einzelner Spundbohlen für den Einbau.

Das Hebegut muss im Greifbereich liegen und bis zum Maulanschlag aufgeschoben werden. Zusätzlich gilt eine Materialgrenze: Die Oberflächenhärte der Spundbohle darf HRC 30 nicht überschreiten, da sonst die Greifzähne und die sichere Kraftübertragung beeinträchtigt werden können.

Varianten und Unterschiede

Die Baureihe ist grundsätzlich für hohe Lasten ausgelegt (Typenseite nennt einen Bereich bis 12000 kg); im TOMANRO-Sortiment sind die Varianten TPP 3 und TPP 8 gelistet. Der wichtigste Unterschied ist der Arbeitsbereich (Greifweite): TPP 3 deckt 0 - 20 mm ab, TPP 8 erweitert auf 0 - 30 mm und bietet eine höhere Tragfähigkeit (WLL). Wählen Sie die Variante so, dass die Spundbohlenstärke sicher innerhalb des Bereichs liegt und die geplanten Lasten (inkl. möglicher dynamischer Zusatzkräfte beim Ziehen) die WLL nicht überschreiten.

Wichtig für die Funktion: Die Klemme erreicht ihre erforderliche Klemmkraft erst ab einer Mindestlast von 10% der angegebenen WLL. Liegt die Last darunter, kann die erforderliche Haltekraft nicht zuverlässig aufgebaut werden.

Technische Daten

Funktionsprinzip und korrekte Anwendung

Die TPP arbeitet als federunterstützte Klemmkonstruktion mit Bedienhebel und Sicherheitsarretierung: In Stellung AUF ist die Klemmbacke geöffnet und arretiert, sodass die Klemme mit dem Maul vollständig bis zum Anschlag auf die Spundbohle geschoben werden kann. Durch Umlegen auf ZU wird die Klemmbacke freigegeben und durch Federvorspannung an das Hebegut gedrückt, sodass die Klemme bereits ohne Zugkraft am Tragmittel sicher anliegt.

Für das Herausziehen ist ein ruhiger, kontrollierter Kraftaufbau entscheidend: Die Lastbewegung sollte langsam, vorsichtig und möglichst bodennah erfolgen, um Pendeln und Stöße zu vermeiden. Beim Absetzen darf der Kranhaken nicht auf das Lastaufnahmemittel drücken, da sich die Klemme dadurch öffnen kann.

Häufige Fehler in der Praxis

• Unter Mindestlast arbeiten: weniger als 10% der WLL → Klemmkraft kann nicht sicher aufgebaut werden.
• Greifbereich verfehlt: Spundbohlenstärke außerhalb 0 - 20 mm bzw. 0 - 30 mm → unsicherer Sitz.
• Nicht bis zum Maulanschlag aufschieben: reduzierte Anlagefläche und ungünstige Kraftübertragung.
• Verschmutzte / beschichtete Kontaktflächen: Öl, Fett, Farbe, Zunder oder dicke Beschichtungen reduzieren die Zahnwirkung.
• Seitliche Zugkräfte (quer zur Schwenkebene der Aufhängeöse) oder starkes Pendeln → unzulässige Belastung der Klemme.
• Mehrere Bohlen gleichzeitig greifen: Die TPP ist für eine Spundbohle pro Hub ausgelegt.
• Oberflächenhärte zu hoch (über HRC 30): Greifzähne können nicht zuverlässig eindringen bzw. greifen.

Sicherheitsaspekte, Regeln und Prüfpflichten

Grundsätzlich gilt: WLL niemals überschreiten, Aufenthalt unter schwebender Last verboten, Lasten nicht unbeaufsichtigt angehoben lassen und den Gefahrenbereich konsequent freihalten. Es dürfen nur Kranhaken mit Sicherungsfalle verwendet werden; die Aufhängeöse muss im Haken genügend Platz haben und frei beweglich sein. Bei Funktionsstörungen ist die Klemme sofort außer Betrieb zu setzen.

Vor Arbeitsbeginn sind Sicht- und Funktionsprüfungen durchzuführen: sauberes Zahnprofil der Fest- und Klemmbacke, keine Risse oder Verformungen, leichtgängiges Öffnen/Schließen und ausreichende Federkraft. Wiederkehrende Prüfungen müssen gemäß nationalen Vorschriften zur sicheren Verwendung von Lastaufnahmemitteln durch eine befähigte Person erfolgen (mindestens 1x jährlich, abhängig von den Einsatzbedingungen ggf. häufiger). Reparaturen sollten ausschließlich durch Fachwerkstätten mit Original TIGRIP-Ersatzteilen erfolgen.

Für den Einsatzbereich typischer Baustellen-Hebetechnik wird die TPP als loses Lastaufnahmemittel üblicherweise im Kontext der Anforderungen an Lastaufnahmemittel (z. B. organisatorische und sicherheitstechnische Vorgaben im Betrieb) betrachtet; maßgeblich sind stets die Betriebsanleitung, die Gefährdungsbeurteilung und die geltenden Vorschriften am Einsatzort.

Passende Artikel zur Verwendung (Yale)

Für das sichere Arbeiten mit der Spundbohlenklemme TPP wird ein geeignetes Hebezeug benötigt, das zur erforderlichen Kraft und zum Handling passt, z. B. ein Yale Elektrokettenzug für kontrollierte, häufige Hub- und Zugbewegungen. Für Montage- und Richtarbeiten oder als ergänzendes Zugmittel kann ein Yale Hebelzug sinnvoll sein. Wenn die Anschlaggeometrie variabel ist oder Bauteile zusätzlich gesichert bzw. geführt werden sollen, eignen sich Yale Rundschlingen (nach EN 1492-2) als flexible Anschlagmittel; dabei sind Kanten zu schützen und die Dimensionierung auf Last und Anschlagwinkel abzustimmen.
