Yale Tigrip® Spundbohlengreifer TCP

Der Spundbohlengreifer Modell TCP ist ein mechanisches Lastaufnahmemittel zum Aufrichten und Transport von einzelnen, losen Spundbohlen. Nach dem Aufsetzen verriegelt ein federbelasteter Bolzen in der Transportbohrung; gelöst wird direkt am Gerät oder über ein mitgeliefertes 15 m Seil zur Entriegelung aus sicherer Entfernung.

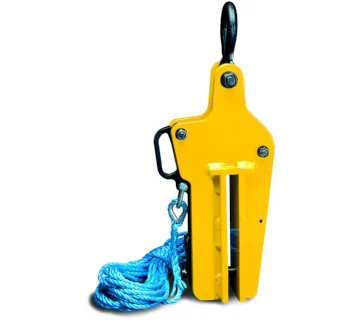

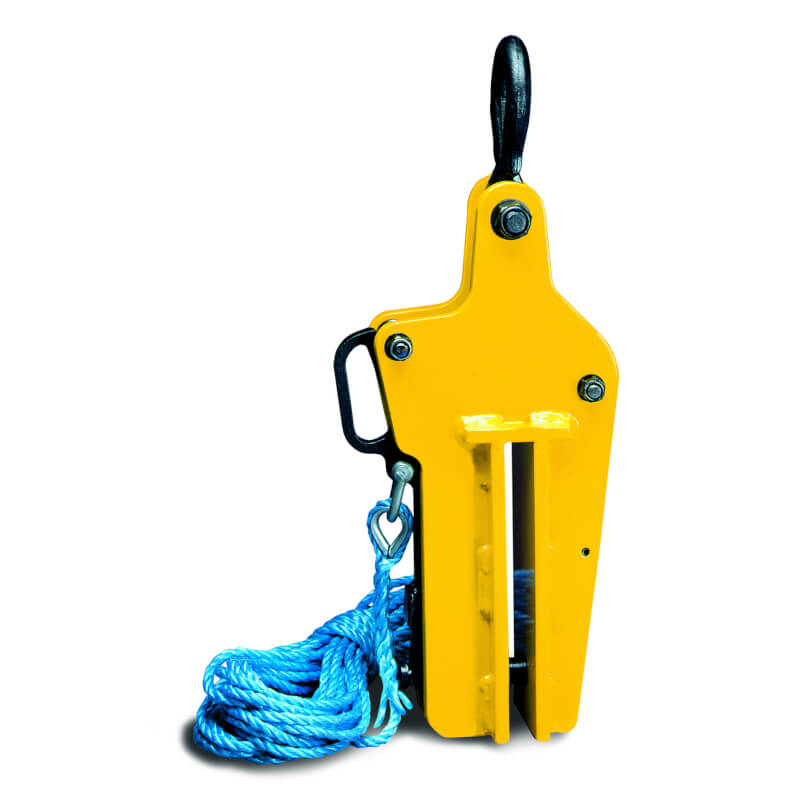

Produktbild (TOMANRO): Yale Tigrip® Spundbohlengreifer TCP mit Entriegelungsseil.

Einsatzbereiche

Der TCP wird typischerweise im Tiefbau und auf Baustellen eingesetzt, wenn einzelne Spundbohlen kontrolliert senkrecht positioniert, aufgerichtet oder für den weiteren Einbau umgesetzt werden müssen. Wichtig ist eine geeignete Transportbohrung in der Spundbohle sowie eine Materialstärke innerhalb der zulässigen Greifweite.

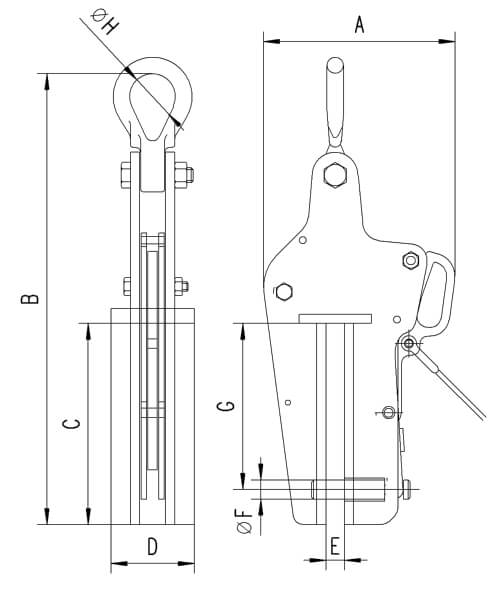

Varianten und Auswahlhilfe

Die Variante wird nach benötigter Tragfähigkeit (WLL) und zur Spundbohle passender Greifweite ausgewählt. Für dünnere Materialstärken ist die TCP 1.5 (bis 18 mm Greifweite) vorgesehen; TCP 3.0 und TCP 5.5 decken bis 24 mm Greifweite ab und bieten höhere WLL.

Häufige Fehler in der Praxis

• Falscher Einsatz: Der TCP ist nicht zum Herausziehen von in das Erdreich getriebenen Spundbohlen vorgesehen.
• Unvollständige Verriegelung: Der Verriegelungsbolzen muss vollständig durch die Bohrung geführt und auf der Gegenseite sicher aufgenommen werden.
• Schmutz in der Transportbohrung: Verunreinigungen können das sichere Einrasten verhindern.
• Seitliche Zugkräfte oder Pendeln: Seitenzug ist zu vermeiden, da dies die sichere Klemm- und Führungssituation verschlechtert.
• Führen am Entriegelungshebel unter Last: Das kann ein unbeabsichtigtes Ausklinken begünstigen.
• Mehrfachaufnahme: Pro Hub ist jeweils nur eine Spundbohle vorgesehen.
• Seil-Führung: Das Entriegelungsseil darf nicht hängen bleiben oder Personen behindern.

Sicherheitsaspekte

Vor jedem Einsatz sind Sicht- und Funktionsprüfung (Risse, Verformungen, Leichtgängigkeit) sowie eine freie, saubere Transportbohrung sicherzustellen. Es dürfen nur Kranhaken mit Sicherungsfalle verwendet werden, der Aufenthalt unter schwebender Last ist untersagt, und bei Störungen ist das Lastaufnahmemittel sofort außer Betrieb zu nehmen.

Zusätzlich sind wiederkehrende Prüfungen gemäß den geltenden Unfallverhütungs- und Sicherheitsvorschriften durch eine befähigte Person durchzuführen (mindestens 1x jährlich, abhängig von den Einsatzbedingungen ggf. häufiger). Reparaturen sollten ausschließlich mit Original-Ersatzteilen und durch Fachwerkstätten erfolgen.

Passende Artikel für den Einsatz

Für ein vollständiges und sicheres Hebesystem werden zusätzlich geeignete Hebezeuge (z. B. Elektrokettenzug oder Handhebezeug), ein zur Last passender Kranhaken sowie passende textile Anschlagmittel benötigt, wenn Lasten geführt oder Hilfshübe ausgeführt werden. Für Yale-orientierte Setups passen insbesondere der Yale Elektrokettenzug für wiederkehrende Hübe, ein Yale Hebelzug für Montage-/Richtarbeiten sowie Yale Rundschlingen als schonende Anschlaglösung (z. B. für Hilfspositionierungen oder das Sichern von Bauteilen).
