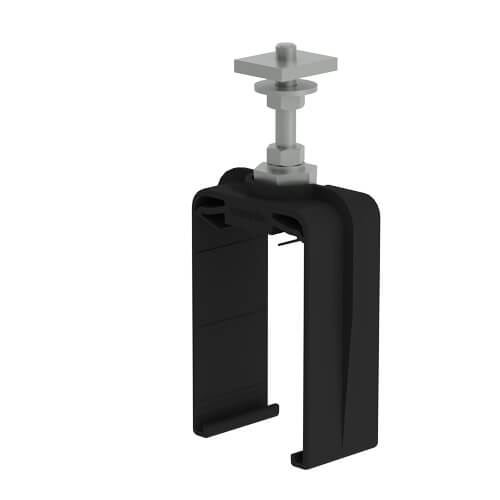

Stromschienenhalter mit Nutenstein

Montage der Schienenhalter

Die Schienenhalter im Mindest-Abstand von 2000 mm an kundenseitige Tragekonstruktion montieren. Die Schienenhalter vertikal und horizontal ausrichten, sodass sie fluchten. Die Schleifleitungsschiene von unten in den montierten Schienenhalter schieben, sodass der Schienenhalter sich im unteren Teil etwas aufdrückt. Die Schleifleitungsschiene ganz nach oben drücken, sodass der Schienenhalter in den unteren Gehäuserand des Isolierprofils hörbar einklipst. Sicherstellen, dass die Klips vom Schienenhalter beidseitig richtig im Isolierprofil sitzen.
