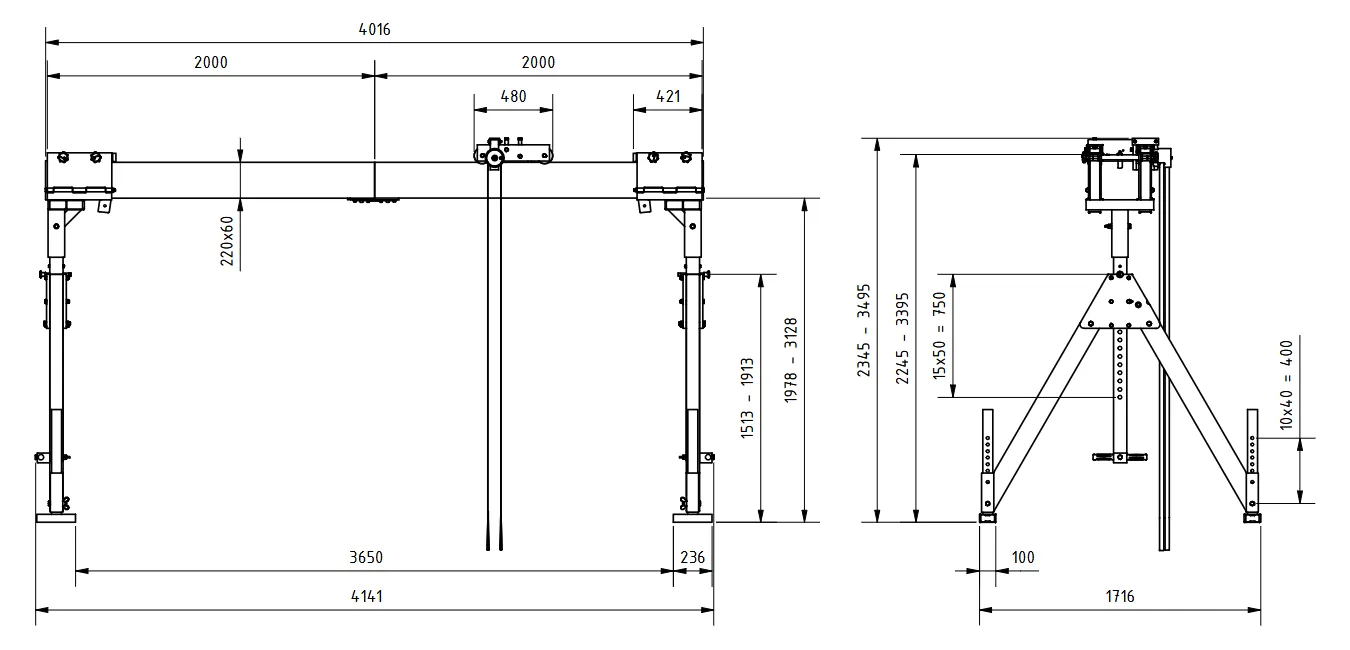

| Tragfähigkeit | 1000 kg |
| Baugröße | mittel |
| lichte Trägerlänge | 4000 mm |
| Einhängepunkt an Laufkatze | 2245 - 3395 mm |
| Gesamthöhe | 2345 - 3495 mm |
| Trägerlänge gesamt | 4016 mm |
| Breite des Seitengestells | 1716 mm |
| Unterkante Alu-Träger | 1978 - 3128 mm |
| Gewicht ca. | 262 kg |
| Artikel-Nr.: | 1521040-10 |
Der SCHILLING Alu-Portalkran mit Doppelträgern lässt sich schnell in seine Einzelkomponenten zerlegen und ohne zusätzliches Werkzeug wieder montieren. Die überwiegend steckbaren Bauteile sind über Bolzen gesichert und eignen sich ideal für den mobilen Einsatz.
Die Laufkatze läuft auf den Portalträgern wie auf Schienen. Schlanke Hebezeuge finden zwischen den Trägern Platz, breitere Hubwerke wie Elektrokettenzüge können über einen Adapter mit der Laufkatze verbunden werden und hängen unterhalb der Träger.
Für einen sicheren Stand ragen die Füße des Krans weit auseinander. Das Portal ist höhen- und breitenverstellbar und kann schnell an die jeweiligen Einsatzbedingungen angepasst werden. Die Seitengestelle lassen sich über Horizontalversteller flexibel am Portal positionieren, wodurch die Durchfahrbreite verringert werden kann. So können die Stützen auf einen Mindestabstand von 2.0 m gesetzt werden. Eine feine Rasterung in der Trägerstütze ermöglicht zusätzlich die Höhenverstellung des Portalträgers.
Für einen leichten Transport und eine platzsparende Aufbewahrung lassen sich die Portalträger in jeweils 2 Einzelstücke zerlegen. Folgende Trägerlängen sind möglich:
Eine leichtläufige Laufkatze ist im Lieferumfang schon enthalten. Serienmäßig ist die Katze mit einer Feststellvorrichtung ausgestattet. Durch Zug am roten Band blockiert sie am Träger. Zieht man am grünen Band löst sie sich. Dies ist hilfreich, um ein ungewolltes Wegrollen der belasteten Katze zu verhindern.
Die Seitenstütze links ist in seine Einzelteile zerlegt. Die Trägerstütze rechts ist mit den Vestellfüßen komplettiert. Die seitlichen Bockstreben sind abklappbar.
SCHILLING-Alu-Portalkrane sind für die Sicherung von Personen zertifiziert und zugelassen.
