Bauer Späne-Kippmulde SKK

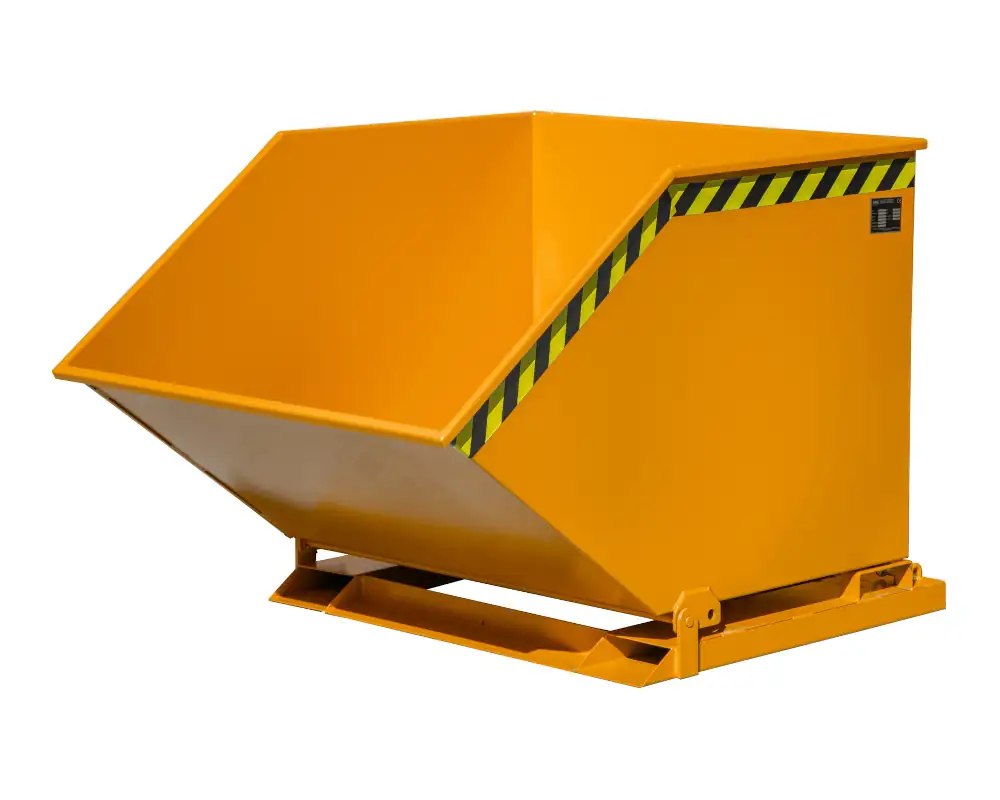

Die Späne-Kippmulde Typ SKK von Bauer ist ein kompakter Behälter mit kastenförmiger, kippbar gelagerter Mulde, der speziell zum Sammeln, Transportieren und Entsorgen von Spänen und leichten Schüttgütern entwickelt wurde. Die Mulde sitzt auf einem stabilen Grundrahmen mit Einfahrtaschen, ist öl- und wasserdicht verschweißt und verfügt über Siebblech und Ablasshahn 1" zur Trennung von Flüssigkeiten und Feststoffen. Dank ihrer geringen Bauhöhe und der niedrigen Schüttkante eignet sich die SKK besonders für Anlagen mit niedrigem Späneauswurf und beengten Platzverhältnissen.

Aufbau und Funktionsprinzip

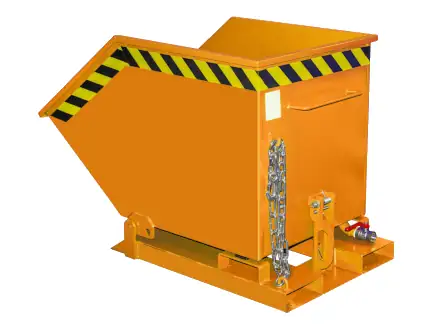

Die Typ SKK ist als Stapler-Spänebehälter mit manueller Kippfunktion ausgelegt. Die Mulde wird kippbar auf einem Grundrahmen mit Einfahrtaschen gelagert und kann über einen Handgriff kontrolliert gekippt werden.

• Kastenförmige Mulde aus Stahlblech mit verstärktem Rand für hohe Formstabilität.
• Kippbar gelagerte Mulde mit Handgriff für manuelles, dosiertes Entleeren.
• Grundrahmen mit Einfahrtaschen zur sicheren Aufnahme mit Gabelstaplerzinken.
• Siebblech im Muldenboden zur Trennung von Spänen und Flüssigkeiten.
• Ablasshahn 1" zum kontrollierten Ablassen von Kühlschmierstoffen oder Emulsionen.
• Öl- und wasserdicht verschweißte Wanne zur Vermeidung von Leckagen.
• Sicherung gegen unbeabsichtigtes Abrutschen und Auskippen beim Staplertransport.
• Optional Rollen (2 Lenk- und 2 Bockrollen, Vollgummi Ø 200 mm) für manuelles Verfahren.
• Oberfläche wahlweise lackiert in verschiedenen RAL-Farben oder feuerverzinkt für erhöhten Korrosionsschutz.

Im Einsatz wird die Späne-Kippmulde SKK mit dem Gabelstapler aufgenommen, an die Entleerposition gefahren und über den Handgriff gekippt. Späne verbleiben auf dem Siebblech, während Flüssigkeiten im unteren Wannenbereich gesammelt und über den Ablasshahn gezielt in Sammelbehälter abgelassen werden können.

Einsatzbereiche und typische Anwendungen

Die Späne-Kippmulde SKK ist für Betriebe konzipiert, in denen Metallspäne und Kühlschmierstoffe in überschaubaren Mengen anfallen und an niedrig auswerfenden Maschinen aufgenommen werden müssen.

• Spanende Bearbeitung
  Direkt an Drehmaschinen, Fräsmaschinen, Bohrmaschinen oder kleinen CNC-Anlagen zum Sammeln von Stahl-, Guss- oder Aluminiumspänen.
• Werkstätten und Kleinserienfertigung
  Geeignet für Holz- und Metallwerkstätten, Instandhaltung und Werkzeugbau, in denen regelmäßig kleinere Spänemengen anfallen.
• Recycling- und Entsorgungslogistik
  Erfassung von Spänen als Wertstoff und Trennung von Emulsionen zur umweltgerechten Entsorgung oder Aufbereitung.
• Maschinennaher Sammelpunkt
  Vorsammlung an einzelnen Maschinen mit anschließender Entleerung in größere Spänebehälter oder Container.
• Bereiche mit geringer Bauhöhe
  Durch die niedrige Gesamthöhe kann die SKK in unterbaute Maschinenräume oder unter Förderbänder geschoben werden, wo höhere Kippbehälter nicht passen.

Aufgrund der begrenzten Tragfähigkeit von 300 kg ist die SKK bewusst für leichtere Materialien und moderate Spänemengen ausgelegt; für große Volumen bieten sich größere Spänebehälter oder Späne-Stapelkipper an.

Varianten und Unterschiede innerhalb der Baureihe

Die Späne-Kippmulde SKK wird in mehreren Größen angeboten, die sich in Inhalt, Abmessungen und Einfahrtaschen-Maßen unterscheiden, während die Tragfähigkeit in der Regel konstant bei 300 kg bleibt.

• SKK 250
  Inhalt ca. 0.25 m³ (250 l), Abmessungen ca. 1115 x 590 x 740 mm (L x B x H), Tragfähigkeit 300 kg. Besonders kompakte Ausführung für kleine Maschinen.
• SKK 400
  Inhalt ca. 0.40 m³ (400 l), Abmessungen ca. 1320 x 670 x 840 mm, Tragfähigkeit 300 kg. Mehr Volumen bei noch moderater Bauhöhe.
• SKK 600
  Inhalt ca. 0.60 m³ (600 l), Abmessungen ca. 1390 x 840 x 905 mm, Tragfähigkeit 300 kg. Geeignet für Maschinengruppen.
• SKK 800
  Inhalt ca. 0.80 m³ (800 l), Abmessungen ca. 1420 x 910 x 975 mm, Tragfähigkeit 300 kg. Größere Sammelstellen bei gleichbleibender Traglast.

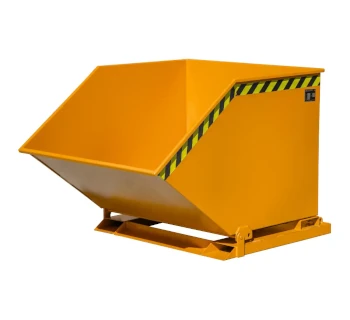

• SKK 1000
  Inhalt ca. 1.00 m³ (1000 l), Abmessungen ca. 1420 x 1110 x 975 mm, Tragfähigkeit 300 kg. Großvolumen-Variante für zentrale Spänesammelplätze.
• Einfahrtaschen-Innenmaße
  Je nach Größe z.B. 205 x 170 x 55 mm (SKK 250), 285 x 170 x 55 mm (SKK 400), 455 x 170 x 55 mm (SKK 600), 525 x 170 x 55 mm (SKK 800) oder 725 x 170 x 55 mm (SKK 1000).
• Oberflächenvarianten
  Serienmäßig lackiert (z.B. RAL 2000, RAL 3000, RAL 5012, RAL 6011, RAL 7005) oder feuerverzinkt für die Nutzung in korrosiver Umgebung oder im Außenbereich.

Zusätzlich zur SKK gibt es die verwandten Typen SKN (noch niedrigere Mulde) und SKW (Späne-Kastenwagen) für spezielle Anforderungen an Bauhöhe und Mobilität.

Technische Kerndaten (Auszug)

Die folgende Tabelle fasst wesentliche Kenndaten der Späne-Kippmulde SKK exemplarisch zusammen und unterstützt bei der Dimensionierung.

Sicherheitsaspekte und relevante Vorschriften

Die Späne-Kippmulde SKK ist als Stapler-Anbaugerät ein sicherheitsrelevantes Arbeitsmittel. Für den Betrieb sind sowohl die Herstellerangaben als auch gesetzliche Vorgaben einzuhalten.

• Betriebssicherheitsverordnung (BetrSichV)
  Erfordert eine Gefährdungsbeurteilung, die Festlegung von Schutzmaßnahmen, regelmäßige Prüfungen und die Unterweisung der Beschäftigten.
• DGUV Vorschrift 68 (Flurförderzeuge)
  Regelt die sichere Verwendung von Gabelstaplern und Anbaugeräten, insbesondere die Einhaltung der Staplertragfähigkeit und die Sicherung gegen Abrutschen.
• Lastaufnahmemittel-Regelwerke
  Vorgaben zur Tragfähigkeitskennzeichnung, zur wiederkehrenden Prüfung und zu zulässigen Neigungen während des Transports.
• Integrierte Sicherheitselemente der SKK

  • Sicherung gegen unbeabsichtigtes Abrutschen und Auskippen bei Staplerbetrieb.
  • Öl- und wasserdichte Wanne reduziert Rutschgefahren und Umweltbelastungen.
  • Handgriff und begrenzter Kippweg ermöglichen ein kontrolliertes Entleeren.

Vor Erstinbetriebnahme sind die Montage- und Betriebsanleitungen sorgfältig zu lesen. Regelmäßige Sichtprüfungen und die stellen sicher, dass Mulde, Schweißnähte, Einfahrtaschen und Verriegelung dauerhaft betriebssicher bleiben.

Häufige Fehler in der Praxis und wie man sie vermeidet

Bei der Verwendung von Späne-Kippmulden wie der SKK treten in der Praxis immer wieder typische Fehler auf, die sich durch klare Regeln vermeiden lassen.

• Überladung des Behälters
  Die Tragfähigkeit von 300 kg wird bei schweren Metallspänen schnell erreicht. Behälter nicht bis zum Rand mit kompakten Spänen füllen, Gewicht kalkulieren und Staplerlastdiagramm beachten.
• Einsatz für falsche Medien
  Die SKK ist ausschließlich für leichte Späne und leichte Schüttgüter konzipiert. Schwere Schrottstücke, Steine oder Baustoffe können den Behälter überlasten oder beschädigen.
• Offener oder beschädigter Ablasshahn
  Ein nicht vollständig geschlossener oder defekter Ablasshahn führt zu Leckagen. Nach jedem Ablass Vorgang Stellung des Hahns prüfen; defekte Dichtungen sofort ersetzen.
• Unzureichende Siebblech-Reinigung
  Verstopfte Siebflächen verhindern die Trennung von Spänen und Flüssigkeit. Das Siebblech ist regelmäßig von Spänebrücken und Ablagerungen zu befreien.
• Fahren auf stark unebenem Gelände
  Fahrten mit angehobenem Behälter auf Gefälle oder Unebenheiten erhöhen die Kippgefahr. Transporte möglichst mit niedriger Last und auf ebenem Untergrund durchführen.
• Unvollständige Verriegelung auf dem Stapler
  Sicherungselemente (z.B. Sicherungsketten oder Bolzen) müssen vor Fahrtantritt eingelegt sein. Der Behälter darf niemals ungesichert auf den Zinken stehen.
• Personen im Schwenkbereich
  Beim Kippen dürfen sich keine Personen vor oder unter der Mulde aufhalten. Der Schwenk- und Fallbereich ist deutlich zu kennzeichnen und in Unterweisungen zu berücksichtigen.

Zubehör und passende Ergänzungsprodukte von Bauer

Für eine durchgängige Spänelogistik lässt sich die Späne-Kippmulde SKK sinnvoll mit weiteren Bauer-Spänebehältern und Komponenten kombinieren.

• Rollen-Set für SKK
  Nachrüstbares Rollen-Set mit 2 Lenk- und 2 Bockrollen aus Vollgummi (Ø ca. 200 mm, eine Lenkrolle mit Feststeller) macht die SKK unabhängig vom Stapler innerbetrieblich verfahrbar – etwa für kurze Wege zwischen Maschine und Sammelstelle.
• Spänesammelbehälter Typ S4A
  Automatischer Spänebehälter mit Abrollmechanismus, Siebblech und Ablasshahn 1" für größere Spänemengen. Die Inhalte mehrerer SKK können in einen S4A entleert und dort zentral gesammelt und über einem Container abgekippt werden.
• Späne-Stapelkipper Typ BSL / BSS
  Stapelbare Spänebehälter mit Loch- oder Siebblecheinsatz und Ablasshahn, die sich gefüllt stapeln lassen. Ideal als Großbehälter in der nachgelagerten Spänelogistik.
• Späne-Kippmulde Typ SKN
  Variante mit niedriger Mulde und noch geringerer Bauhöhe für Maschinen mit sehr niedrigem Späneauswurf; funktional ähnlich zur SKK, jedoch mit verändertem Muldenprofil.
• Späne-Kastenwagen Typ SKW
  Spänebehälter mit besonders und integrierten Rollen für den unteren Maschinenbereich, wenn Stapleraufnahme nicht möglich ist.

Bei der Planung sollten Späneaufkommen, Flüssigkeitsanteil, Transportwege und Entsorgungsstellen gemeinsam betrachtet werden. Eine typische Lösung kombiniert SKK als maschinennahen Behälter mit einem S4A oder BSL/BSS als zentralem Sammelbehälter.
