Bauer Späne-Stapelkipper Typ BSL

Der Späne-Stapelkipper Typ BSL von Bauer ist ein speziell für Metallspäne entwickelter Stapelkippbehälter. Er ermöglicht das Sammeln, Transportieren, Trennen und Entsorgen von Spänen und Kühlschmierstoffen in einem kompakten System und ist für robuste Beanspruchungen in der Metallbearbeitung ausgelegt.

Die Wanne besteht aus profiliertem Stahlblech, nur Schüttkante und Boden sind als glatte Bleche ausgeführt. Dies reduziert Verformungen, sorgt für hohe Stabilität und ermöglicht eine restlose Entleerung, selbst bei feuchten oder anhaftenden Spänen.

Aufbau und Funktionsprinzip

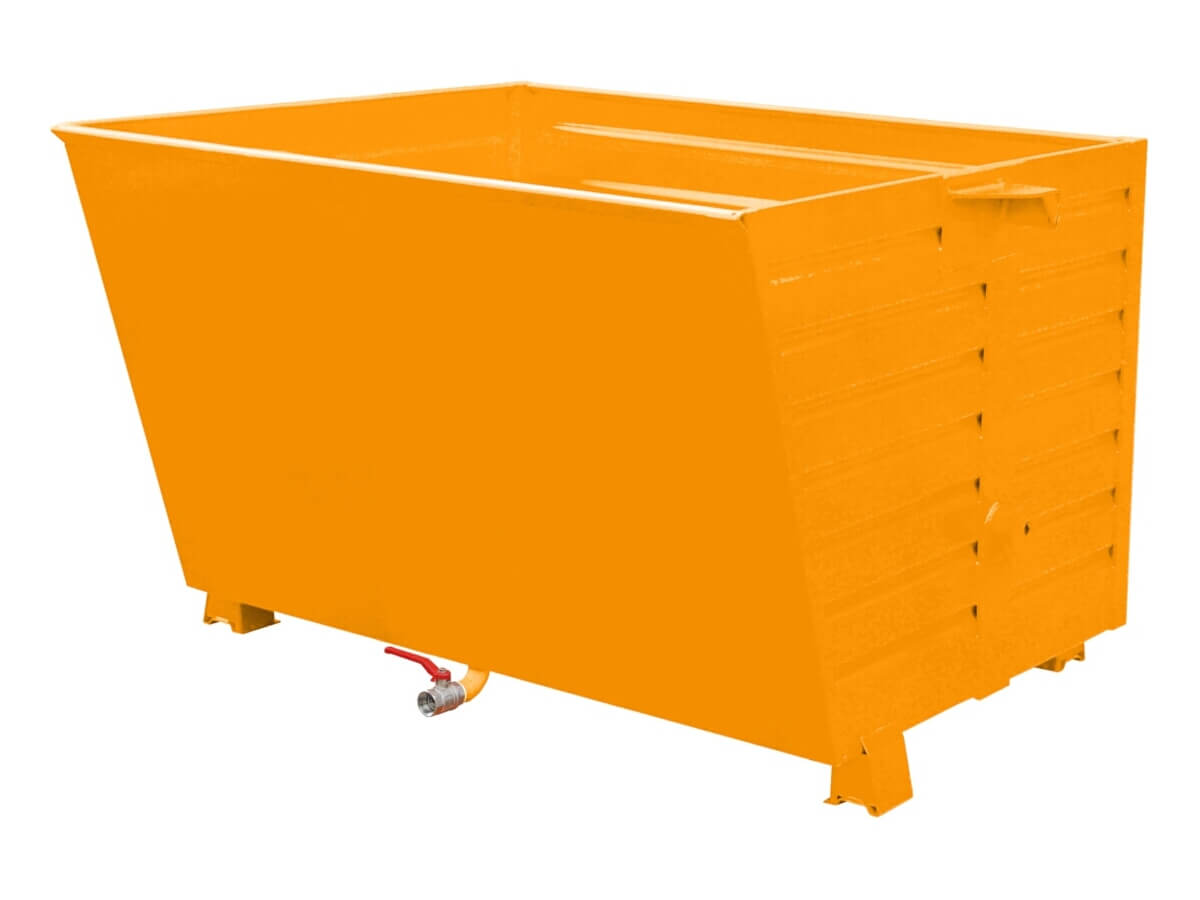

Der Typ BSL ist als stapelbarer Spänebehälter konzipiert, der Feststoffe und Flüssigkeiten in einem Behälter trennt. Die Konstruktion kombiniert einen stabilen Stapelkorpus mit Lochblech-Zwischenboden und Ablasshahn.

• Wanne aus profiliertem Stahlblech für hohe Formstabilität und Widerstand gegen Stöße, Gabelanpraller und raue Industrieumgebungen.
• Glatter Boden (ca. 3.0 mm), öl- und wasserdicht verschweißt – erleichtert das restlose Entleeren und verhindert das Austreten von Kühlschmierstoffen.
• Lochblech-Zwischenboden trennt Späne von Flüssigkeiten, die nach unten in den Sammelraum sickern.
• Ablasshahn 1" an der Schüttwand – zum kontrollierten Ablassen von Emulsionen und Ölen.
• Öl- und wasserdicht verschweißte Wanne zur sicheren Aufnahme von Flüssigkeiten im Betrieb.
• Stapelfüße geben dem Behälter Bodenfreiheit und ermöglichen die Aufnahme mit Gabelstapler oder Gabelhubwagen.
• 3-fach stapelbar – auch im gefüllten Zustand, für platzsparende Lagerung und Transportorganisation.
• Entleerung mit Traverse Typ BST per Seilzug vom Staplersitz in beliebiger Höhe.

Im Betrieb werden Späne und Kühlschmierstoffe gemeinsam in den Behälter eingeleitet. Durch den Lochblech-Zwischenboden können die Flüssigkeiten nach unten ablaufen, während die Späne im oberen Bereich verbleiben. Am Entleerpunkt wird der Behälter über die Traverse Typ BST aufgenommen und per Seilzug gekippt. Die getrennt gesammelte Emulsion kann anschließend über den Ablasshahn in geeignete Sammelbehälter abgelassen werden.

Einsatzbereiche und typische Anwendungen

Der Späne-Stapelkipper Typ BSL ist überall dort erste Wahl, wo Späne mit Kühlschmierstoffen oder Schneidölen anfallen und Medien getrennt geführt werden sollen.

• Spanende Bearbeitung
  Einsatz an Drehmaschinen, Fräsmaschinen, CNC-Bearbeitungszentren oder Sägen, um Metallspäne mit anhaftenden Kühlschmiermitteln kontrolliert aufzunehmen.
• Metallverarbeitende Betriebe
  Zentraler Sammelpunkt für Späne aus mehreren Maschinen mit anschließender Entleerung in Großcontainer oder Spänesilos.
• Instandhaltung und Werkzeugbau
  Aufnahme von Reinigungsrückständen, Spänen und Emulsionen bei Wartungs- und Umbauarbeiten.
• Recycling- und Entsorgungslogistik
  Systematische Trennung von Metallspänen und Kühlschmierstoffen zur Wertstoffrückgewinnung und Reduzierung der Entsorgungskosten.
• Versorgung von Spänesammelzentren
  Transport vom Bearbeitungsbereich zum zentralen Späneaufbereitungs- oder Brikettierbereich.

Durch die Kombination aus Stapelbarkeit, Flüssigkeitstrennung und sicherer Entleerung eignet sich der BSL besonders für Betriebe, die Spänevolumen und Kühlschmierstoffe getrennt bilanzieren müssen oder hohe Anforderungen an Sauberkeit und Umweltschutz stellen.

Varianten und Unterschiede innerhalb der Baureihe

Der Späne-Stapelkipper Typ BSL ist in mehreren Größen und Oberflächenausführungen verfügbar. Die Varianten unterscheiden sich vor allem in Inhalt, Abmessungen und Tragfähigkeit.

• Inhaltsgrößen
  Typische Volumenstufen sind ca. 0.30 m³, 0.55 m³, 0.70 m³, 0.90 m³, 1.50 m³ und 2.00 m³. Damit lässt sich der BSL exakt auf das Späneaufkommen je Maschine oder Maschinengruppe anpassen.
• Tragfähigkeit
  Je nach Ausführung liegen die Traglasten typischerweise bei 500 kg, 1000 kg, 1500 kg oder 2000 kg. Für größere Volumen (z.B. BSL 150, BSL 200) werden Tragfähigkeiten bis 2000 kg angeboten.
• Beispiel BSL 30
  Inhalt ca. 0.30 m³, Abmessungen ca. 800 x 600 x 600 mm (L x B x H), Tragfähigkeit 500 kg, 3-fach stapelbar. Ideal für einzelne Maschinenarbeitsplätze.
• Beispiel BSL 70
  Inhalt ca. 0.70 m³, Abmessungen ca. 1200 x 800 x 900 mm, Tragfähigkeit typ. 1500 kg. Für höhere Spänemengen und zentrale Sammelstellen.
• Beispiel BSL 150
  Inhalt ca. 1.50 m³, Abmessungen ca. 1200 x 1500 x 1000 mm, Tragfähigkeit 2000 kg. Geeignet für große Späneaufkommen oder Sammelcontainer-Logistik.
• Oberflächen
  Varianten lackiert (z.B. RAL 2000, 3000, 5012, 6011, 7005) oder feuerverzinkt für hohe Korrosionsbeständigkeit, z.B. in feuchten Bereichen oder im Außenlager.

Allen Varianten gemeinsam sind der glatte Boden, die öl- und wasserdichte Schweißkonstruktion, der Lochblech-Zwischenboden, der Ablasshahn und die Fähigkeit, gefüllt 3-fach stapelbar eingesetzt zu werden.

Technische Kerndaten (Auszug)

Die exakten Daten sind je nach Ausführung dem Bauer-Datenblatt zu entnehmen. Die Tabelle gibt einen kompakten Überblick über typische Größen des Typ BSL:

Sicherheitsaspekte und Normen

Der Späne-Stapelkipper BSL ist ein staplerbedientes Anbau- und Lastaufnahmemittel. Entsprechend sind verschiedene Arbeitsschutz- und Betriebsvorschriften zu beachten.

• Betriebssicherheitsverordnung (BetrSichV) – verlangt Gefährdungsbeurteilung, wiederkehrende Prüfungen und Unterweisung der Beschäftigten.
• DGUV Vorschrift 68 (Flurförderzeuge) – regelt den sicheren Einsatz von Gabelstaplern und Anbaugeräten, einschließlich Sicherung gegen Abrutschen und Überlast.
• DGUV-Regeln / Informationsschriften zur Verwendung von Lastaufnahmemitteln – u.a. zur Tragfähigkeitskennzeichnung, regelmäßigen Sichtprüfung und Dokumentation.
• Dichtheit und Medienhandling – die öl- und wasserdichte Ausführung reduziert Umwelt- und Rutschgefahren; der Ablasshahn darf nur über geeignete Auffangbehälter entleert werden.
• Traverse Typ BST – sorgt beim Kippvorgang für zugelassene Aufnahme, Sicherung gegen Abrutschen und Kippen in jeder Höhe per Seilzug.

Der Hersteller Bauer arbeitet mit einem zertifizierten Qualitätsmanagementsystem nach DIN EN ISO 9001. Dies unterstützt eine gleichbleibend hohe Fertigungsqualität, ist aber kein Ersatz für die gesetzlich geforderten Prüfungen durch befähigte Personen im Betrieb.

Häufige Fehler in der Praxis und wie man sie vermeidet

In der täglichen Anwendung von Späne-Stapelkippern treten wiederkehrende Fehler auf, die mit einfachen Maßnahmen vermeidbar sind:

• Überladung des Behälters
  Hohe Dichte von Stahlspänen führt schnell zur Ausnutzung der Tragfähigkeit. Volumen und Gewicht müssen in der Gefährdungsbeurteilung berücksichtigt und die Füllhöhe entsprechend begrenzt werden.
• Falscher Behältertyp für das Medium
  Reine Schüttgüter ohne Kühlschmierstoffe können häufig günstiger im Stapelkipper Typ BSK gefahren werden. Umgekehrt sollten Späne mit hohem Flüssigkeitsanteil nicht in einem Behälter ohne Flüssigkeitstrennung gesammelt werden.
• Ablasshahn nicht vollständig geschlossen
  Ein nicht sauber geschlossener 1"-Ablasshahn kann zu Leckage führen. Nach jeder Entleerung ist die Endstellung des Hahns zu kontrollieren.
• Unsachgemäße Stapelung
  Der BSL ist gefüllt 3-fach stapelbar – Voraussetzung ist jedoch ein ebener, tragfähiger Untergrund und die Einhaltung der Herstellerangaben. Schrägstellen, unzureichende Bodenfestigkeit oder gemischte Stapel mit nicht kompatiblen Behältern sind zu vermeiden.
• Kippen ohne passende Traverse
  Das Entleeren ohne die vorgesehene Traverse Typ BST (z.B. mit improvisierten Anschlagmitteln) erhöht das Risiko von Kippunfällen und ist unzulässig.
• Fehlende oder unzureichende Wartung
  Nicht geschmierte Gelenke und verschmutzte Lochbleche mindern die Funktion. Regelmäßige Reinigung des Lochblechs, Kontrolle der Schweißnähte und Funktionsprüfung der Verriegelung sind erforderlich.
• Personen im Gefahrenbereich
  Beim Kippvorgang dürfen sich keine Personen im Schwenk- oder Fallbereich der Späne befinden. Der Bereich ist räumlich zu kennzeichnen und Mitarbeiter sind regelmäßig zu unterweisen.

Zubehör und passende Ergänzungsprodukte von Bauer

Für einen vollständigen und sicheren Einsatz des Späne-Stapelkippers BSL bietet Bauer ein abgestimmtes Zubehörprogramm und ergänzende Behältertypen.

• Traverse für Stapelkipper Typ BST
  Speziell zum Auskippen der Stapelkipper entwickelt. Ermöglicht das Kippen in jeder Höhe per Seilzug vom Staplersitz, mit Sicherung gegen Abrutschen und Abkippen sowie Einfahrbügel für Gabelstapler und Aufnahmezapfen für die BSL-Behälter.
• Stapelkipper Typ BSK
  Universeller Stapelkipper mit ähnlicher Geometrie, aber ohne integrierte Flüssigkeitstrennung. Ideal für trockene Schüttgüter und als Ergänzung, wenn im gleichen Bereich verschiedene Abfallfraktionen gefahren werden sollen. Optional mit Rollen, Deckeln und Kranösen.
• Späne-Stapelkipper Typ BSS
  Alternative zum BSL mit Siebblecheinsatz und Ablasshahn. Geeignet für andere Spänekonsistenzen oder wenn ein anderes Filterverhalten benötigt wird. Lässt sich analog mit der Traverse BST entleeren.
• Zweiteilige Deckel (je nach Größe)
  Verzinkte 2-teilige Deckel für ausgewählte BSL/BSK/BSS-Größen. Sie dienen als Witterungs- und Spritzschutz sowie zur Reduktion von Emissionen. Bei Einsatz ist zu beachten, dass die Stapelbarkeit eingeschränkt sein kann.
• Innerbetriebliche Transportgeräte
  In Kombination mit Stapleranbaugeräten, Transportfahrwerken oder Hubwagen lassen sich durchgängige Spänelogistikkonzepte vom Arbeitsplatz bis zum Sammelcontainer realisieren.

Für eine optimale Auslegung sollten Späneaufkommen, Flüssigkeitsanteil, Tragfähigkeit, Stapellogistik und Entleerpunkte gemeinsam betrachtet werden. Die Kombination aus BSL-Spänebehältern und Traverse BST bildet dabei den Standardaufbau.
