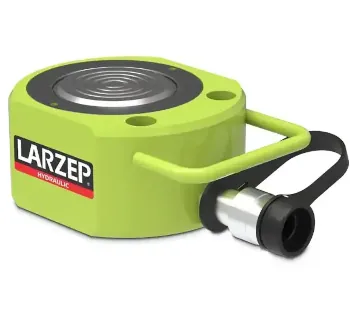

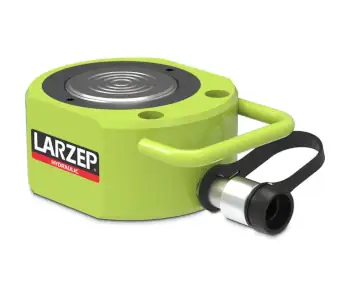

Larzep Extrem flache Zylinder SSX

Die SSX-Zylinder von Larzep sind einfachwirkende, extrem flache Hydraulikzylinder mit Federrückzug, konstruiert für einen Betriebsdruck von 700 bar und Tragfähigkeiten von ca. 5 bis 150 t bei Hublängen bis 16 mm. Ihre niedrige Bauhöhe, ein nickelbeschichteter Kolben mit Abstreifdichtung und eine starke Rückholfeder machen sie zur idealen Lösung für Hub- und Positionieraufgaben in sehr beengten Einbauräumen.

Zwei parallele Seitenflächen erlauben den horizontalen Einsatz, während integrierte Montagebohrungen eine schnelle und sichere Befestigung an Maschinenrahmen oder Vorrichtungen ermöglichen. Typische Anwendungen sind die Maschinenpositionierung, das Befestigen von Werkzeugen, das Anheben von Aggregaten sowie das Ausrichten von Bauteilen bei Wartung und Montage.

Einsatzbereiche

• Maschinen- und Anlagenbau: Feinpositionierung und Nivellieren von Maschinenbetten, Getrieben und Antrieben bei sehr geringem Freiraum.
• Werkzeug- und Vorrichtungsbau: Werkzeugspannung, Niederhalten und Kurzweghübe an Pressen, Lehren und Montagevorrichtungen.
• Instandhaltung und Service: Heben von Maschinenfüßen, Aggregaten oder Fundamentplatten beim Tausch von Lagern und Dämpfern.
• Stahl- und Gebäudetechnik: Hub- und Richtarbeiten an Trägern, Stützen und Einbauteilen mit begrenzter Bauhöhe.
• Prüf- und Versuchstechnik: Einleiten kurzer, reproduzierbarer Wege bei Belastungs-, Setz- oder Funktionsprüfungen.

Unterschiede der Varianten

Die SSX-Serie umfasst mehrere Modelle, die sich vor allem in Tragfähigkeit, Hub und Bauhöhe unterscheiden, sodass für jede Einbausituation ein passender Zylinder gewählt werden kann.

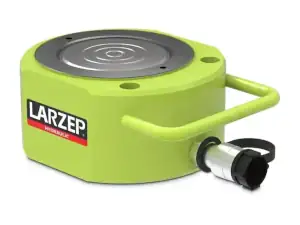

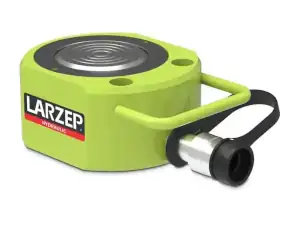

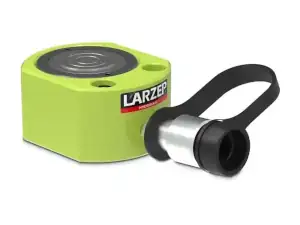

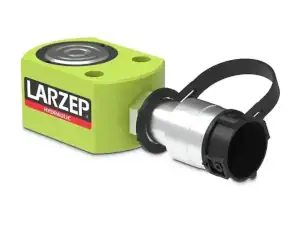

• Kapazitätsbereich: Modelle von ca. 5 t (z. B. SSX00406, SSX00416) bis 150 t (SSX15016) für leichte bis schwere Hebeaufgaben.
• Hubvarianten: 6 mm, 11 mm, 13 mm oder 16 mm Hub – kurze, kontrollierte Wege ohne zusätzliche Unterbauten.
• Bauhöhe: Sehr niedrige eingefahrene Bauhöhen für Einsätze, bei denen herkömmliche Flachzylinder (z. B. SSP, SX/SMX) bereits zu hoch bauen.
• Rückstellprinzip: Federrückzug für schnellen Rücklauf des Kolbens; im Larzep-Programm stehen alternativ SX-Zylinder mit Lastrückzug zur Auswahl.
• Montage- und Anschlussoptionen: Alle SSX-Zylinder verfügen über Montagebohrungen und werden mit standardisierten Hochdruckkupplungen geliefert.

Häufige Fehler in der Anwendung

• Unzureichende Auflagefläche: Einsatz auf weichen oder unebenen Untergründen (z. B. Holz, Asphalt, Schotter) ohne Stahlplatte führt zu Einsinken oder Kippen der Last.
• Überschreiten der Seitenlastgrenzen: Exzentrische Belastung oder große Hebelarme erzeugen unzulässige Querkräfte und können Kolben und Führung beschädigen.
• Überhub des Kolbens: Weiterpumpen bei vollständig ausgefahrenem Hub kann Dichtungen, Führungsbänder und Kolbenfläche überlasten.
• Dauerhaft hydraulisches Last halten: SSX-Zylinder sind für das Heben und Positionieren vorgesehen; angehobene Lasten müssen auf mechanische Stützen umgesetzt werden.
• Falsche Lastverteilung: Punktförmige Auflager ohne passende Druckplatte erhöhen die Flächenpressung und führen zu Eindrückungen oder Rutschgefahr.
• Mischbetrieb von Komponenten: Verwendung von Schläuchen, Kupplungen oder Ventilen, die nicht für 700 bar zugelassen sind, erhöht das Risiko von Berstschäden.

Sicherheitsaspekte und Normen

• Systemdruck 700 bar: Es dürfen ausschließlich geprüfte 700-bar-Hochdruckkomponenten (Schläuche, Kupplungen, Ventile, Manometer) verwendet werden.
• Normgerechtes Design: Larzep-Hydraulikzylinder werden nach Qualitätsmanagement-Systemen wie ISO 9001 gefertigt und erfüllen die sicherheitsrelevanten Anforderungen aus ANSI B30.1 und EN 1494 für Hebezeuge.
• Mechanische Abstützung: Angehobene Lasten sind immer durch Unterstellböcke oder andere tragfähige Abstützungen zu sichern – Hydraulik dient nur zum Heben.
• Regelmäßige Inspektion: Vor jedem Einsatz Zylinder, Schläuche und Kupplungen auf Leckagen, Verformungen und Korrosionsschäden prüfen.
• Saubere Arbeitsumgebung: Verschmutzungen an Kolben und Dichtungen vermeiden, um die Funktion der Abstreifdichtung und die Lebensdauer des nickelbeschichteten Kolbens zu erhalten.
• Schulung des Personals: Bediener sollten in Lastverteilung, Seitendruck-Begrenzung und Notfallmaßnahmen (z. B. Schlauchplatzer) unterwiesen sein.

Technische Kennwerte (Auszug aus der SSX-Baureihe)

Hinweis: Alle SSX-Zylinder sind für einen maximalen Betriebsdruck von 700 bar ausgelegt. Detaillierte Maßangaben, Ölvolumina und zulässige Seitenlasten sind den offiziellen Larzep-Datenblättern der SSX-Serie zu entnehmen.
