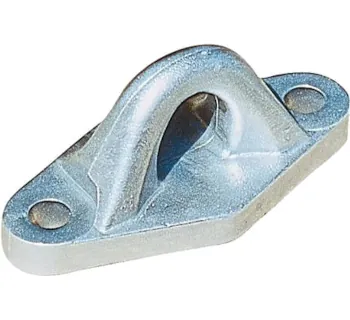

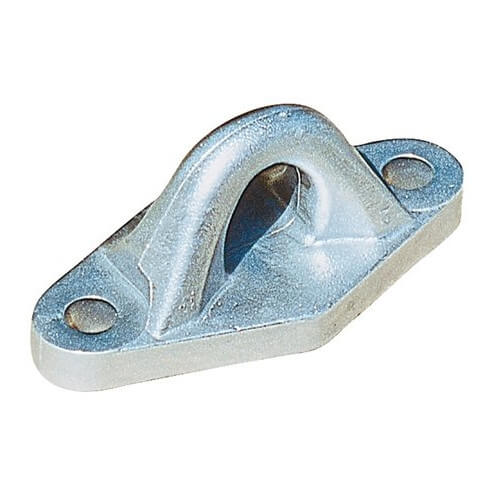

Tractel Einzelanschlagpunkte: PA

Die Einzelanschlagpunkte PA von Tractel sind permanente Anschlageinrichtungen für PSA gegen Absturz und dienen als dauerhaft verfügbarer Verbindungspunkt für Auffang- und Rückhaltesysteme. Die Ausführung ist aus Aluminium gefertigt und für die Montage an geeigneten Tragstrukturen wie Beton oder Stahl vorgesehen.

Laut Typenbeschreibung können die Anschlagpunkte den Sturz von 2 Benutzern mit jeweils 150 kg (inkl. Ausrüstung) sicher auffangen; die entsprechende Nutzung ist im Kontext der Normen EN 795 Typ A und CEN/TS 16415 einzuordnen (Mehrpersonen-Nutzung). Die PA-Anschlagpunkte sind in 5 Farbvarianten verfügbar und unterstützen eine klare Kennzeichnung auf der Baustelle oder im Bestand.

Einsatzbereiche

Die PA Einzelanschlagpunkte werden überall dort eingesetzt, wo ein fester, dauerhafter Anschlagpunkt für Arbeiten mit Absturzgefährdung benötigt wird.

• Bau & Montage: Arbeiten an Fassaden, Decken, Stützen, Stahlbau- und Betonbauteilen
• Industrie & Instandhaltung: Wartung an Anlagen, Maschinenbereichen, Bühnen und Zugangssystemen
• Gebäudetechnik: Servicearbeiten in Bereichen mit Absturzkanten und Öffnungen
• Zugang & Rettung: als definierter Anschlagpunkt für Rettungskonzepte, sofern das Gesamtsystem dafür ausgelegt ist

Varianten

Die Funktion und Montageanforderungen sind bei allen Varianten gleich; unterschieden wird über die Farbgebung und die zugehörige Artikelnummer.

Montagehinweise

Die Befestigung erfolgt wahlweise auf Beton (mindestens B25) mit chemischen Dübeln oder auf Stahl mit 2 Schrauben M12. Der Bohrlochabstand beträgt 100 mm.

Praxisempfehlungen für die Montage

• Tragstruktur prüfen: Der Untergrund muss ausreichend tragfähig sein; für die vorgesehenen Anwendungen werden in der technischen Beschreibung Mindestwiderstände der Struktur genannt (z. B. > 13 kN für 2 Benutzer).
• Befestigungsmittel passend wählen: Es werden 12-mm Ankerbolzen (chemisch oder mechanisch) bzw. 12-mm Schrauben für Stahlmontage genannt; Auswahl und Auslegung müssen zur Struktur und zum Bohrbild passen.
• Dokumentation/Prüfung: Der Anschlagpunkt wird mit einem Rückverfolgbarkeitsetikett beschrieben, das Identifikation und jährliche Kontrolle unterstützt.

Sicherheitsaspekte & Normen

Die Einzelanschlagpunkte sind als Anschlageinrichtung gemäß EN 795 Typ A (2012) beschrieben und zusätzlich im Kontext CEN/TS 16415 (2013) für die Nutzung durch zwei Personen ausgewiesen. Im Einsatz bedeutet das: Der Anschlagpunkt ist für die Verbindung von PSA gegen Absturz vorgesehen und muss auf einer ausreichend widerstandsfähigen Struktur montiert sein.

• Benutzergewicht: geprüft/beschrieben für 2 Benutzer mit jeweils 150 kg (inkl. Ausrüstung/Werkzeug)
• Mindestbruchfestigkeit: in der technischen Beschreibung mit > 30 kN angegeben
• Regelmäßige Prüfung: jährliche Kontrolle wird in der Dokumentation/Etikettierung thematisiert

Technische Kerndaten

• Typ: Permanenter Einzelanschlagpunkt (PA)
• Werkstoff: Aluminium (Guss, laut technischer Beschreibung)
• Montage: Beton (B25) mit chemischen Dübeln oder Stahl mit 2 Schrauben M12
• Bohrlochabstand: 100 mm
• Farben: Aluminium, Grau, Schwarz, Rot, Gelb
• Kennzeichnung: Traceability-Label zur Identifikation und jährlichen Kontrolle beschrieben

Passende Artikel/Zubehör

Für ein vollständiges System sind – je nach Anwendung – weitere Komponenten sinnvoll, z. B. Laufsicherungen, Seil-Komponenten oder alternative Anschlagpunkte für spezielle Untergründe.

• Tractel Ringflex – Einzelanschlagpunkt für Wellblechdächer mit drehbarem Anschlagring
• Tractel Dachanschlagspunkt – Anschlagpunktlösung für Dächer/Leitern
• Tractel Travsafe Läufer – Läufer für Travsafe-Laufsicherungssysteme
• Tractel Startbausatz Seil – Seil-/Startkomponenten für Travsafe-Systeme
• Tractel Erdanker – Anschlagpunktlösung für erdigen/weichen Untergrund
