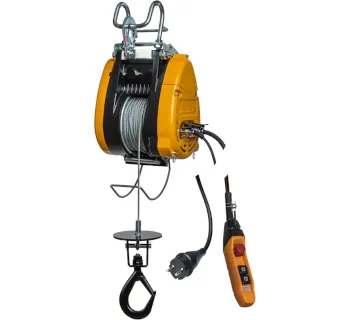

DELTA Bauwinde DKL
Die DELTA Bauwinde DKL ist eine betriebsfertige 230 V Elektroseilwinde für Hubarbeiten mit Direktsteuerung inklusive Not-Aus, mechanischer Bremse (Last hält bei Stromausfall) sowie Endabschalter und Seilsensor.
- 230 V-Betrieb (1Ph) für schnellen Einsatz ohne speziellen Baustrom.
- Betriebsfertig mit Steuerschalter AUF/AB/NOT-AUS.
- Mechanische Bremse hält die Last bei Stromausfall.
- Endabschalter (oben) plus Seilsensor zur Abschaltung bei falscher Seilwindung (unten).
- Varianten 160 - 500 kg für unterschiedliche Hubaufgaben.
- Schutzarten: IP54 (Winde) und IP65 (Steuerung).
- ED 30 % und 180 Starts/h als definierte Einsatzdaten.
- Dokumentation nach 2006/42/EG (u. a. CE, Prüfzeugnis, Betriebsanleitung).
Die DELTA Bauwinde DKL ist eine betriebsfertige 230 V Elektroseilwinde für Hubarbeiten mit Direktsteuerung inklusive Not-Aus, mechanischer Bremse (Last hält bei Stromausfall) sowie Endabschalter und Seilsensor.
- 230 V-Betrieb (1Ph) für schnellen Einsatz ohne speziellen Baustrom.
- Betriebsfertig mit Steuerschalter AUF/AB/NOT-AUS.
- Mechanische Bremse hält die Last bei Stromausfall.
- Endabschalter (oben) plus Seilsensor zur Abschaltung bei falscher Seilwindung (unten).
- Varianten 160 - 500 kg für unterschiedliche Hubaufgaben.
- Schutzarten: IP54 (Winde) und IP65 (Steuerung).
- ED 30 % und 180 Starts/h als definierte Einsatzdaten.
- Dokumentation nach 2006/42/EG (u. a. CE, Prüfzeugnis, Betriebsanleitung).
Informationen: Bauwinde DKL
Produktbeschreibung
Die DELTA Bauwinde DKL ist eine kompakte Elektrische Seilwinde für Hubarbeiten, die über 230 V / 50 Hz / 1Ph betrieben wird und dadurch ohne speziellen Baustrom einsatzfähig ist.
Sie wird betriebsfertig geliefert und kombiniert Direktsteuerung mit Not-Aus, eine mechanische Bremse (Last hält auch bei Stromausfall) sowie Endabschalter und Seilsensor für einen sicheren, kontrollierten Hub.
Einsatzbereiche
- Baustellen und Baugewerbe: Materialhub für Montage-, Ausbau- und Instandhaltungsarbeiten.
- Gerüstbau und temporäre Hubstellen: Einsatz an geeigneten Anbindungen, z. B. mit Tragbügel oder optionalen Aufhängelösungen.
- Gewerbliche Anwendungen: überall dort, wo ein schneller, elektrischer Hub mit definierter Tragfähigkeit benötigt wird.
Varianten und Unterschiede
Die Baureihe ist in vier Tragkraft-Varianten verfügbar. Unterschiede bestehen vor allem in Tragfähigkeit, Hubhöhe, Hubgeschwindigkeit, Seilabmessung, Motorleistung und Eigengewicht.
| Variante | Artikel-Nr. | EAN/GTIN | Tragfähigkeit | Hubhöhe | Hubgeschwindigkeit | Stahldrahtkabel | Motorleistung | Eigengewicht |
|---|---|---|---|---|---|---|---|---|
| DKL 160 | DEL-CP.0.DKL.160 | 8719482210662 | 160 kg | 28 m | 19 m/min | 30 m × 5 mm | 1.3 kW | 23.2 kg |
| DKL 230 | DEL-CP.0.DKL.230 | 8719482218644 | 230 kg | 28 m | 19 m/min | 30 m × 5 mm | 1.3 kW | 23.2 kg |
| DKL 300 | DEL-CP.0.DKL.300 | 8719482316890 | 300 kg | 28 m | 11 m/min | 30 m × 6 mm | 1.3 kW | 29.5 kg |
| DKL 500 | DEL-CP.0.DKL.500 | 8719482198342 | 500 kg | 18 m | 11 m/min | 20 m × 7 mm | 2.0 kW | 30.5 kg |
Auswahlhilfe
- Für häufige Materialhübe mit moderater Last: DKL 160 oder DKL 230 mit 19 m/min.
- Für höhere Lasten bei gleicher Hubhöhe: DKL 300 (größerer Seildurchmesser 6 mm).
- Für maximale Tragfähigkeit: DKL 500 mit 2.0 kW und 18 m Hubhöhe.
Sicherheitsaspekte und Normen
- Steuerschalter: 230 V Direktsteuerung mit Not-Aus (AUF/AB/NOT-AUS).
- Bremse: mechanische Bremse – hält die Last auch bei Stromausfall sicher.
- Endabschaltung: mechanischer oberer Endabschalter; ein Sensor stoppt den Motor bei falscher Windung des Seils (untere Abschaltfunktion). Wichtig: Sicherheitswicklungen beachten.
- Überlastschutz: ohne Überlastschutz – Tragfähigkeit strikt einhalten und Lasten nicht überschreiten.
- DGUV/BGV: Lasttyp Güter – darf nicht zum Heben oder Transport von Personen verwendet werden.
- Maschinenrichtlinie 2006/42/EG: Lieferung mit Prüfzeugnis, CE Konformitätserklärung und Betriebsanleitung.
Technische Merkmale
- Anwendung: Hubwinde (nur für Hubarbeiten ausgelegt).
- Geschwindigkeit: eine Geschwindigkeit (Single Speed).
- Seil: Stahldrahtseil 1770 N/mm².
- Schutzarten: Gehäuse IP54, Steuerschalter IP65.
- Triebwerksgruppe: M4/1Am (ISO/FEM).
- Einschaltdauer: 30 % / 180 Starts pro Stunde.
- Isolationsklasse: F.
- Einsatztemperatur: -10 °C bis +40 °C.
Montage- und Betriebshinweise
- Serienmäßig ist die DKL mit einem Aufhängebügel zur Anbringung an einem Rohr ausgerüstet (max. 50 mm).
- Für punktuelles Aufhängen ist der serienmäßige Aufhängebügel nicht ausgelegt; dafür kann ein dreieckiger Träger als Option verwendet werden.
- Für das sichere Arbeiten den oberen Endabschalter funktionsfähig halten und die Sicherheitswicklungen am Seil beachten (Seilsensor/Unterabschaltfunktion).
- Zum Transport und zur Lagerung können Stromkabel und Steuerkabel steckbar getrennt werden.
Lieferumfang
- Bauwinde DKL mit doppelter Sicherheitsbremse für 230 V einphasig.
- Stahldrahtseil mit Spitze und Haken, aufgespult und betriebsbereit.
- Stromkabel 5 m mit Schuko-Stecker und Steckverbinder für Windenanschluss.
- Steuerkabel 10 m mit Steuerschalter AUF/AB/NOT-AUS und Steckverbinder für Windenanschluss.
Passende Artikel/Zubehör
- Schwenkbarer Ausleger mit 200 kg Traglast (zur Montage an Stahlgerüsten).
- Dreieckiger Träger zum Aufhängen an einem Haken (Option für punktuelles Aufhängen).
- Steuerkabelverlängerung 10 m (max. 2× pro Winde).
- Funkfernbedienung CZ-RC (leicht nachrüstbar, im Wechsel mit dem Steuerkabel verwendbar).
Links
Varianten und Basisdaten auf einen Blick: Zur TOMANRO-Typenseite
Detaildaten, EAN und Zubehör: Zur TOMANRO-Produktseite
Detaildaten, EAN und Zubehör: Zur TOMANRO-Produktseite
Detaildaten, EAN und Zubehör: Zur TOMANRO-Produktseite
Detaildaten, EAN und Zubehör: Zur TOMANRO-Produktseite
Technische Übersicht und Sicherheitsdaten: Zum PDF-Datenblatt
Abmessungen Bauwinde DKL
| Bauwinde DKL | Tragfähigkeit (kg) | A (mm) | B (mm) | C (mm) | D (mm) | E (mm) | H (mm) | J (mm) | K (mm) |
|---|---|---|---|---|---|---|---|---|---|
