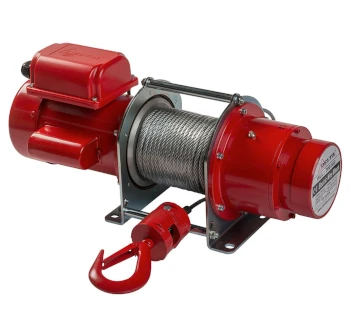

DELTA Elektrische Seilwinde DPS

Die Elektrische Seilwinde DPS von DELTA ist eine kompakte Drahtseilzugwinde für Zugarbeiten mit Zugkräften von 0.2 t bis 0.5 t an einem 230 V Anschluss. Sie wird betriebsfertig mit Steuerschalter, Stromkabel und vormontiertem Stahlseil mit Lasthaken geliefert und ist damit sofort für eine Vielzahl von industriellen Anwendungen einsetzbar. Das permanent geschmierte Planetengetriebe sorgt für einen ruhigen, langlebigen und geräuscharmen Betrieb.

Produktübersicht

Die DPS-Drahtseilwinde ist als reine Zugwinde konzipiert und für den Materialtransport gemäß DGUV Vorschrift 54 zugelassen, jedoch nicht zum Heben von Lasten und insbesondere nicht von Personen. Mit ihren Zugbereichen von 28 m bzw. 43 m und Zuggeschwindigkeiten bis 18.9 m/min eignet sie sich ideal für horizontalen oder leicht geneigten Lastzug im Anlagen-, Maschinen- und Stahlbau.

• Elektrische Drahtseilwinde DPS mit Zugkraft 0.2 – 0.5 t bei 230 V.
• Ausgelegt für Zugarbeiten in einer Vielzahl industrieller Anwendungen.
• Betriebsfertig mit Steuerschalter, Stromkabel und Stahlseil mit Lasthaken.
• Permanent geschmiertes Planetengetriebe für geräuscharmen Dauerbetrieb.
• Erfüllt die Maschinenrichtlinie 2006/42/EG, inkl. CE-Konformität und Prüfzeugnis.

Konstruktive Merkmale

Aufbau und Komponenten der DPS-Winde sind auf hohe Betriebssicherheit, geringe Wartung und lange Lebensdauer ausgelegt.

• Wärmebehandeltes Planetengetriebe mit Kugellagerung für hohe Wirkungsgrade.
• Bremse für statische und dynamische Belastung integriert im Antrieb.
• Schutzart Steuerschalter IP 65, Gehäuse IP 44 für industrielles Umfeld.
• Triebwerksgruppe M5/2m (ISO/FEM) mit Einschaltdauer 40 % und 240 Starts/h (typ. DPS 500).
• Isolationsklasse F und Einsatztemperatur -10 °C bis +40 °C.
• Kompaktes Stahlgehäuse mit Montagebohrungen, geeignet für stationäre oder mobile Installation.
• Steuergerät über Steuerleitung ca. 2 m, Zuleitung mit CEE-Stecker (typ. DPS 500).

Technische Daten

Einsatzbereiche & Vorteile

Die Elektrische Drahtseilwinde DPS ist ideal für Zugarbeiten im Maschinenbau, Anlagenbau, Stahlbau, in Werkstätten und bei Montageeinsätzen, bei denen kompakte, netzabhängige Zugwinden benötigt werden.

• Kompakte Bauweise für stationären oder mobilen Einsatz auf Konsolen und Gestellen.
• Betriebsfertiges System mit vormontiertem Stahlseil und Steuerschalter reduziert Installationsaufwand.
• Geräuscharmer Lauf durch permanent geschmiertes Planetengetriebe.
• Hohe Einschaltdauer und Arbeitszyklus für intensive industrielle Nutzung.
• Zugbereiche bis 43 m ermöglichen große Bewegungswege der Last.
• CE-konform mit Prüfzeugnis und Konformitätserklärung nach Maschinenrichtlinie.

Montage- und Sicherheitshinweise

Für den sicheren und normgerechten Betrieb der DPS-Zugwinde sind die Montagevorschriften des Herstellers sowie die einschlägigen Arbeitsschutzregeln einzuhalten.

• Winde nur an tragfähigen, entsprechend ausgelegten Strukturen befestigen (Fundament, Rahmen, Träger).
• Verwendung ausschließlich als Zugwinde für Materialtransport, nicht als Hubwinde und nicht für Personenbeförderung.
• Seilablenkungen nur über geeignete Umlenkrollen und innerhalb der zulässigen Seilführung einsetzen.
• Stahlseil regelmäßig auf Drahtbrüche, Korrosion und Verformung prüfen und bei Erreichen der Ablegekriterien ersetzen.
• Elektrischen Anschluss nur durch eine Fachkraft vornehmen lassen; Schutzmaßnahmen (Überlastschutz, Absicherung) beachten.
• Vor jeder Inbetriebnahme Bremsfunktion, Not-Aus und Steuerschalter prüfen.
• DGUV-Vorschriften und nationale Regelwerke zum Betrieb von kraftbetriebenen Winden einhalten und regelmäßige Prüfungen dokumentieren.
