GreenPin ROV Polar Schäkel P-5367

Der Green Pin® ROV Polar Schäkel P-5367 ist ein geschweifter Schäkel der Güteklasse 8, der speziell für (Unterwasser-)Freigabeoperationen mit einem ferngesteuerten Unterwasserfahrzeug (ROV) entwickelt wurde. Ein federunterstütztes Freigabesystem ermöglicht die schnelle und kontrollierte Demontage durch einen hydraulisch gesteuerten ROV-Arm, ohne die Sicherheit im Lastfall zu beeinträchtigen.

Einsatzbereiche

• Subsea-/Offshore-Hebetechnik und ROV-gestützte Installations- und Freigabearbeiten unter Wasser
• Lastfreigabe in Bereichen, in denen eine manuelle Demontage nicht möglich oder nicht zulässig ist
• Kältebereiche (z. B. arktische Anwendungen) mit erhöhter Anforderung an Materialzähigkeit und Funktion
• Schwerlast-Verbindeaufgaben zwischen Anschlagmitteln, Lastaufnahmepunkten und rigging-relevanten Komponenten (anwendungsabhängig)

Technische Kerndaten

• Schäkeltyp: geschweift (Omega), ROV Release mit Druckfeder-Freigabesystem
• Werkstoff: legierter Stahl, Güte 8, vergütet (Polar-Qualität)
• MBL: 5 × WLL (Mindestbruchlast)
• Oberfläche: Bügel weiß lackiert, Bolzen grün lackiert (Sichtbarkeit/Zuordnung)
• Temperatureinsatzbereich (Herstellerangabe): -40 °C bis +200 °C; zusätzlich wird der Einsatz bis -60 °C genannt

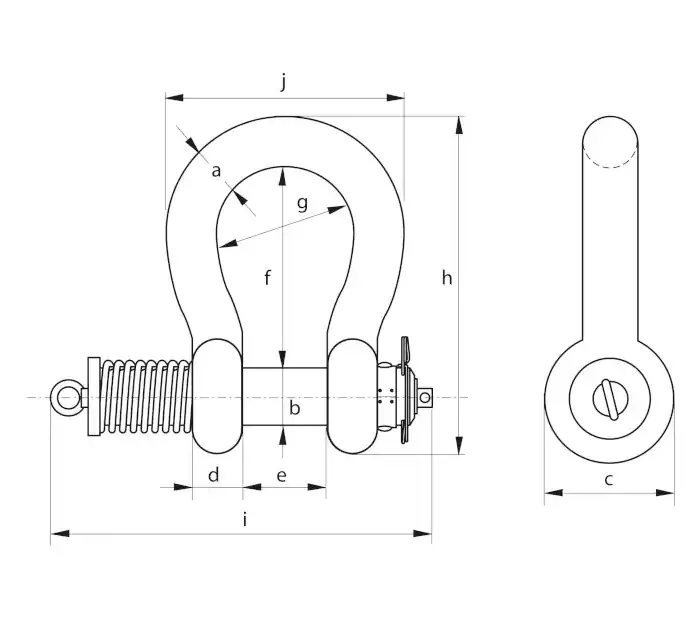

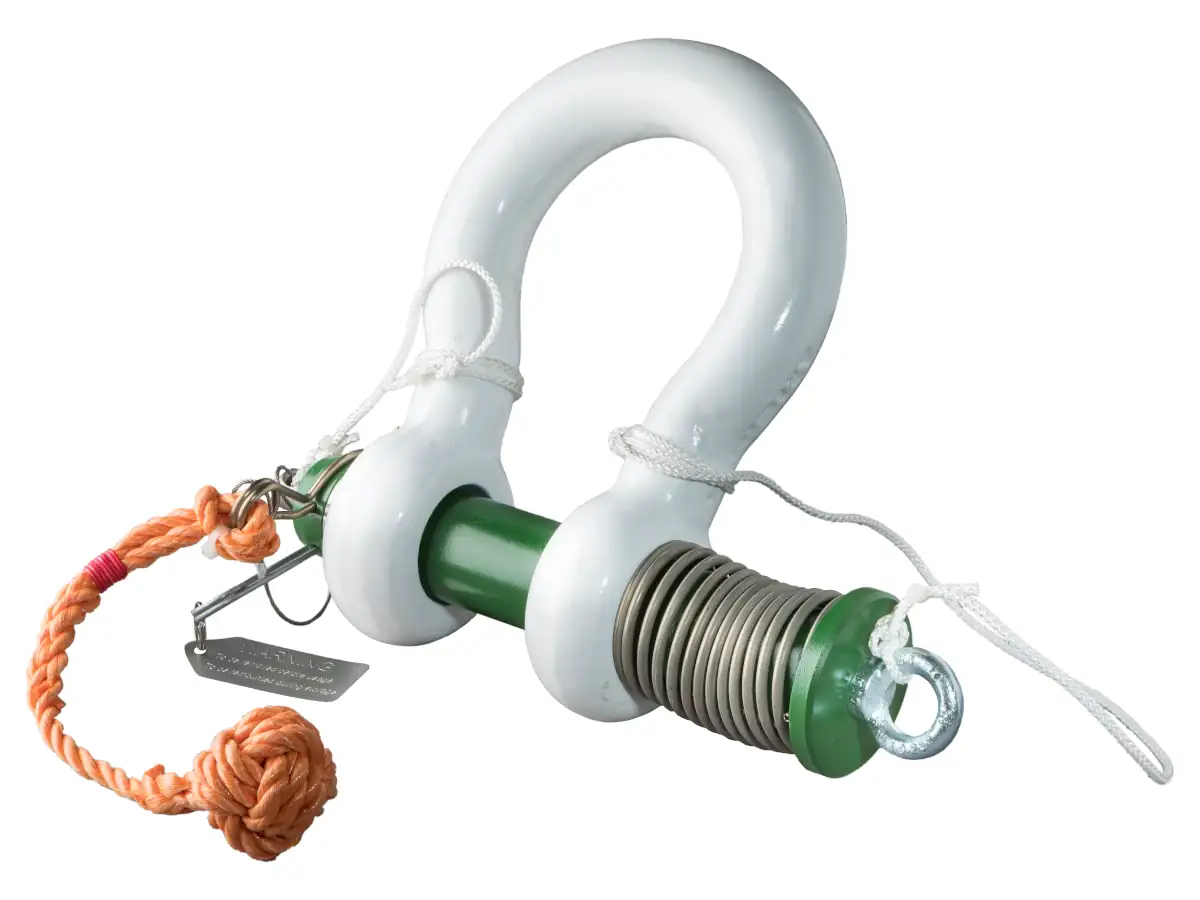

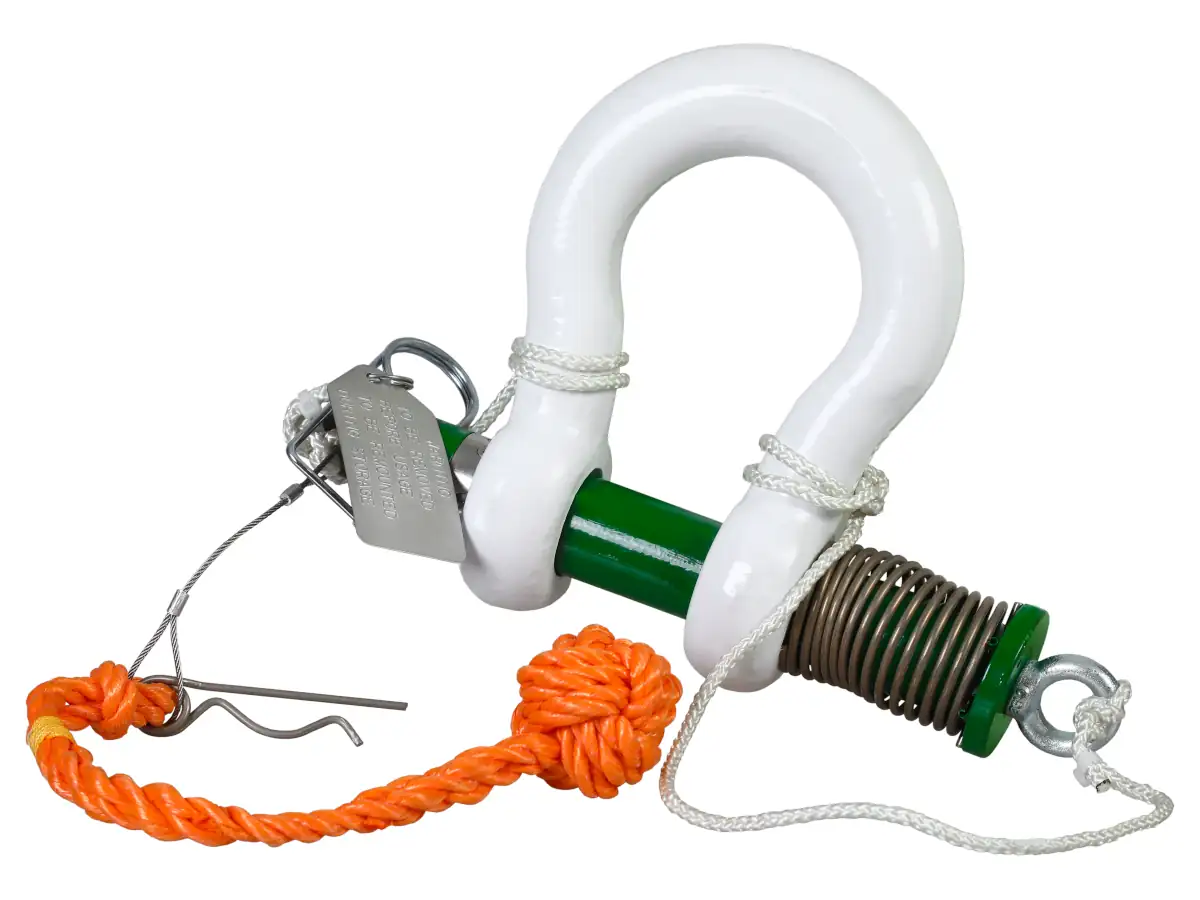

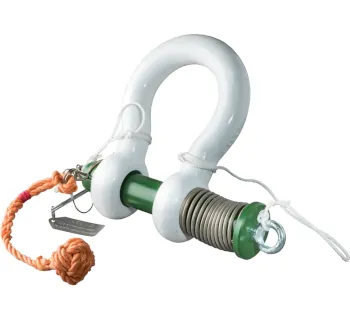

Produktbild

Sicherheitsaspekte & Normen

Der Schäkel ist als Hebe-Verbindungselement über die Arbeitsbelastungsgrenze (WLL) auszulegen; die Mindestbruchlast ist mit 5 × WLL angegeben. Für den sicheren Einsatz sind vor jeder Verwendung die Kennzeichnungen (z. B. WLL, Hersteller, Güteklasse) zu prüfen und sicherzustellen, dass Bügel und Bolzen zueinander passen und vom gleichen Typ sind.

• In-line Belastung: Seitliche Belastungen sind zu vermeiden; das Produkt ist nicht für Querzug ausgelegt (bei unvermeidbarer Seitenlast gelten reduzierte WLL-Vorgaben gemäß Herstellerunterlagen).

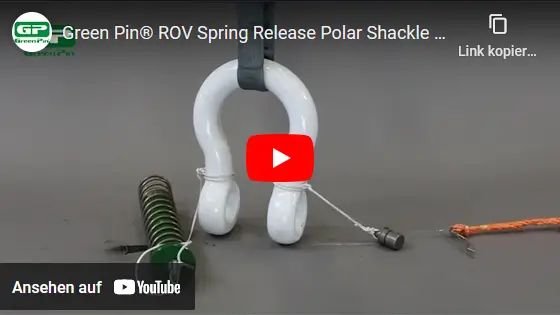

• ROV-Freigabe: Das Freigabesystem ist für die Bedienung mit einem hydraulisch gesteuerten ROV-Arm vorgesehen; die Demontage erfolgt durch Auslösen der Federkraft.
• Montage/Handling: Bei kleineren Größen ist eine Montage von Hand möglich; ab WLL 42.5 t soll eine separat erhältliche Spannvorrichtung genutzt werden. Zusätzlich wird genannt, dass für Größen von 35 t bis 150 t für den Zusammenbau eine spezielle Spannvorrichtung erforderlich ist.
• Dokumentation & Konformität: Van Beest Green Pin® Schäkel erfüllen laut Herstellerunterlage die relevanten Anforderungen der Maschinenrichtlinie 2006/42/EC; Hinweise zu Zertifikaten/Abnahmen sind anwendungs- und bestellabhängig.

Passende Artikel/Zubehör

Für die Inbetriebnahme in ROV-typischen Anwendungen werden häufig Verdrahtungskomponenten (Drahtseile, Schlaufen/„monkey’s fist“) sowie – je nach Größe – ein Spannwerkzeug für die Montage benötigt. Für Größen ab 42.5 t wird eine Spannvorrichtung explizit empfohlen; auf den TOMANRO-Produktseiten ist ein Werkzeug zum Spannen als Zubehör genannt.

• Werkzeug zum Spannen (Montagehilfe für Green Pin® ROV-Schäkel mit Druckfeder; Zubehörhinweis auf Produktseite)
• ROV-Handling-/Verdrahtungskonzept (anwenderseitig: Drahtseile/Schlaufen/Monkey’s fist, anwendungsabhängig)
