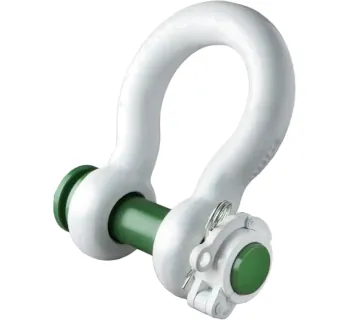

GreenPin ROV Polar Schäkel P-5365
Der Green Pin ROV Polar Schäkel P-5365 ist ein Release-ROV-Schäkel der Güteklasse 8 mit Verschlussklammer und Federstecker für sichere Unterwasser-Hebevorgänge. Er besteht aus vergütetem legiertem Stahl in polar quality und ist für extreme Temperaturen von -60°C bis +200°C ausgelegt. Mit Arbeitslastgrenzen von 6.5 t bis 250 t eignet er sich für anspruchsvolle Subsea- und Offshore-Anwendungen.
- Sehr sicheres Verriegelungssystem durch Verschlussklammer und Federstecker
- Für ROV-gestützte Unterwasserarbeiten optimiert
- Zuverlässig im Temperaturbereich -60°C bis +200°C
- Hohe Festigkeit durch legierten, vergüteten Stahl
- Gute Sichtbarkeit unter Wasser durch farbige Beschichtung
Form
Nenngröße
Artikel-Nr.:
Der Green Pin ROV Polar Schäkel P-5365 ist ein Release-ROV-Schäkel der Güteklasse 8 mit Verschlussklammer und Federstecker für sichere Unterwasser-Hebevorgänge. Er besteht aus vergütetem legiertem Stahl in polar quality und ist für extreme Temperaturen von -60°C bis +200°C ausgelegt. Mit Arbeitslastgrenzen von 6.5 t bis 250 t eignet er sich für anspruchsvolle Subsea- und Offshore-Anwendungen.
- Sehr sicheres Verriegelungssystem durch Verschlussklammer und Federstecker
- Für ROV-gestützte Unterwasserarbeiten optimiert
- Zuverlässig im Temperaturbereich -60°C bis +200°C
- Hohe Festigkeit durch legierten, vergüteten Stahl
- Gute Sichtbarkeit unter Wasser durch farbige Beschichtung
Informationen: ROV Polar Schäkel P-5365
Der Green Pin ROV Polar Schäkel P-5365 ist ein Release-ROV-Schäkel der Güteklasse 8 mit Verschlussklammer für kontrollierte Freigabe- und Hebeoperationen unter Wasser.
Bügel und Bolzen bestehen aus legiertem Stahl polar quality, sind vergütet (quenched and tempered) und für einen Temperatureinsatzbereich von -60°C bis +200°C ausgelegt; der Schäkel ist in Arbeitslastgrenzen von etwa 6.5 t bis 250 t verfügbar.
Die Verschlussklammer übernimmt die Funktion einer Mutter, sorgt zusammen mit dem Federstecker für ein starkes Verriegelungssystem und ist speziell für die Bedienung mit einem ROV ausgelegt.
Merkmale und Einsatzbereiche
- Release-ROV-Schäkel mit Verschlussklammer und Federstecker als Sicherungssystem
- Schäkel der Güteklasse 8, entwickelt für Unterwasser-Anwendungen mit ROV
- Material: Bügel und Bolzen aus legiertem Stahl, polar quality, quenched and tempered
- Leistungsstarkes Verriegelungssystem, das ein unbeabsichtigtes Lösen der Last verhindert
- Weiße Beschichtung des Bügels und grün lackierter Bolzen zur besseren Sichtbarkeit unter Wasser
- Arbeitslastgrenzen von ca. 6.5 t bis 250 t (größenabhängig)
- Sicherheitsfaktor: Mindestbruchlast = 6 × WLL, ab 120 t Mindestbruchlast = 5 × WLL
- Primär für axiale Belastung vorgesehen; seitliche Belastungen nur mit reduzierter WLL gemäß Green Pin Richtlinien
- Lieferung ohne Drähte; das Verdrahtungskonzept wird kundenseitig ausgelegt
- Typische Anwendungen: Subsea-Hebetechnik, Offshore-Installationen, Mooring, Lastfreigabe mit ROV in rauen Umgebungen
Vorteile
- Sehr sicheres Verriegelungssystem durch Verschlussklammer und Federstecker
- Speziell auf die Handhabung mit ROV ausgelegt
- Zuverlässige Funktion im Temperaturbereich von -60°C bis +200°C
- Hohe Sicherheit durch Mindestbruchlast bis 6 × WLL (bzw. 5 × WLL bei großen Nennlasten)
- Gute Sichtbarkeit unter Wasser durch weißen Bügel und grünen Bolzen
- Lange Lebensdauer dank legiertem, vergütetem Stahl und korrosionsbeständiger Beschichtung
Technische Daten (Hauptmerkmale Green Pin ROV Polar Schäkel P-5365)
| Eigenschaft | Wert |
|---|---|
| Hersteller | Green Pin / Van Beest |
| Produkttyp | ROV Polar Schäkel P-5365 mit Verschlussklammer |
| Schäkeltyp | Release-ROV-Schäkel (Bow Shackle) mit Locking Clamp |
| Güteklasse | Grad 8, polar quality |
| Material | Bügel und Bolzen aus legiertem Stahl, quenched and tempered |
| Temperatureinsatzbereich | -60°C bis +200°C |
| Arbeitslastgrenzen (WLL) | ca. 6.5 t bis 250 t (größenabhängig laut Typentabelle) |
| Sicherheitsfaktor | Mindestbruchlast = 6 × WLL, ab 120 t Mindestbruchlast = 5 × WLL |
| Oberfläche | Bügel weiß lackiert, Bolzen grün lackiert |
| Sicherungssystem | Verschlussklammer mit Federstecker, ersetzt die Funktion einer Standardmutter |
| Belastungsrichtung | Ausgelegt für axiale Belastung; seitliche Lasten nur mit reduzierter WLL zulässig |
| Zertifikate (Auswahl) | CE, Werkszeugnisse 2.1, 2.2, 3.1, MTCa, MTCb, LROS |
| Lieferumfang | Schäkelkörper, Schäkelbolzen, Verschlussklammer und Federstecker, Lieferung ohne Verdrahtung |
| Typische Anwendungen | Subsea-Hebevorgänge, Offshore- und Installationsarbeiten, Mooring, Lastfreigabe mit ROV |
Hinweis: Abmessungen, Eigengewichte und exakte Tragfähigkeiten sind der jeweiligen P-5365-Typentabelle des Herstellers zu entnehmen.
Abmessungen ROV Polar Schäkel P-5365
| ROV Polar Schäkel P-5365 | Tragfähigkeit (kg) | Bügel-Ø a (mm) | Bolzen-Ø b (mm) | Augen-Ø c (mm) | Stärke Auge d (mm) | Innere Weite e (mm) | Innere Länge f (mm) | Weite Bügel g (mm) | Länge h (mm) | Bolzen-länge i (mm) | Weite j (mm) | Weite Verschluss-klammer k (mm) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
