| Tragfähigkeit | 13500 kg |
| Form | geschweift, Omega |
| Nenngröße | 1 3/8" |
| Werkstoff | leg. Stahl, Güte 8, vergütet |
| Gewicht ca. | 7 kg |
| Artikel-Nr.: | GRE-POGHMB35ROVSRL |

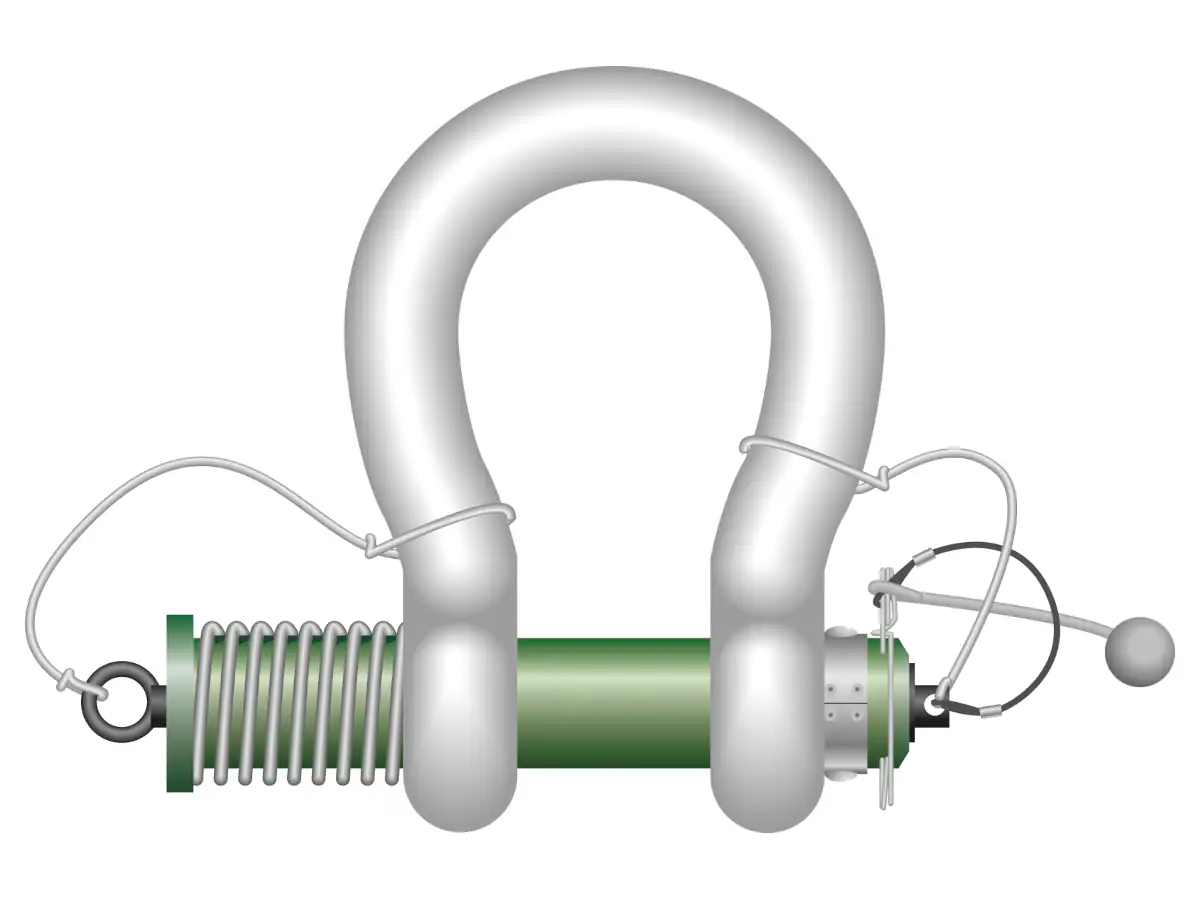

Der Green Pin® ROV Schäkel mit Druckfeder ist ein Schäkel der Güteklasse 8, der speziell für (Unterwasser) Freigabeoperationen mit einem ferngesteuerten Fahrzeug (ROV) entwickelt worden ist. Der Schäkel hat ein speziell entwickeltes Freigabesystem, das mit Hilfe eines hydraulisch gesteuerten ROV-Arm leicht zu handhaben ist, ohne dabei die Sicherheit zu beinträchtigen. Durch Auslösen der Federkraft wird der Schäkel schnell und sicher demontiert. Der Green Pin® ROV Schäkel mit Druckfeder ist auch für den Einsatz bei extrem niedrigen Temperaturen (bis zu -60 °C / -76°F) geeignet. Bei den kleineren Größen kann die Montage des Schäkels von Hand erfolgen. Eine Spannvorrichtung, die separat erhältlich ist, sollte für die Größen mit einer Arbeitsbelastungsgrenze von 42.5 t und höher benutzt werden.
Zudem entspricht der Green Pin® ROV Schäkel mit Druckfeder einer Vielzahl von Zertifizierungen. Der Green Pin® ROV Schäkel mit Druckfeder ist in den Arbeitslastungsgrenzen von 12 bis 150 t lieferbar.
Der Schäkel ist ausgestattet mit Drahtseilen, und einer "monkey’s fist”; Für Größen ab einer WLL von 35 t bis zu/inklusive 150 t ist für den Zusammenbau eine spezielle Spannvorrichtung erforderlich.
|
| ROV Polar Schäkel P-5367 13500 kg | ||
|---|---|---|
| Bügel-Ø a | 35 | mm |
| Bolzen-Ø b | 38 | mm |
| Augen-Ø c | 80 | mm |
| Stärke Auge d | 35 | mm |
| Innere Weite e | 57 | mm |
| Innere Länge f | 133 | mm |
| Weite Bügel g | 92 | mm |
| Länge h | 227 | mm |
| Länge Bolzen i | 275 | mm |
| Weite j | 162 | mm |
