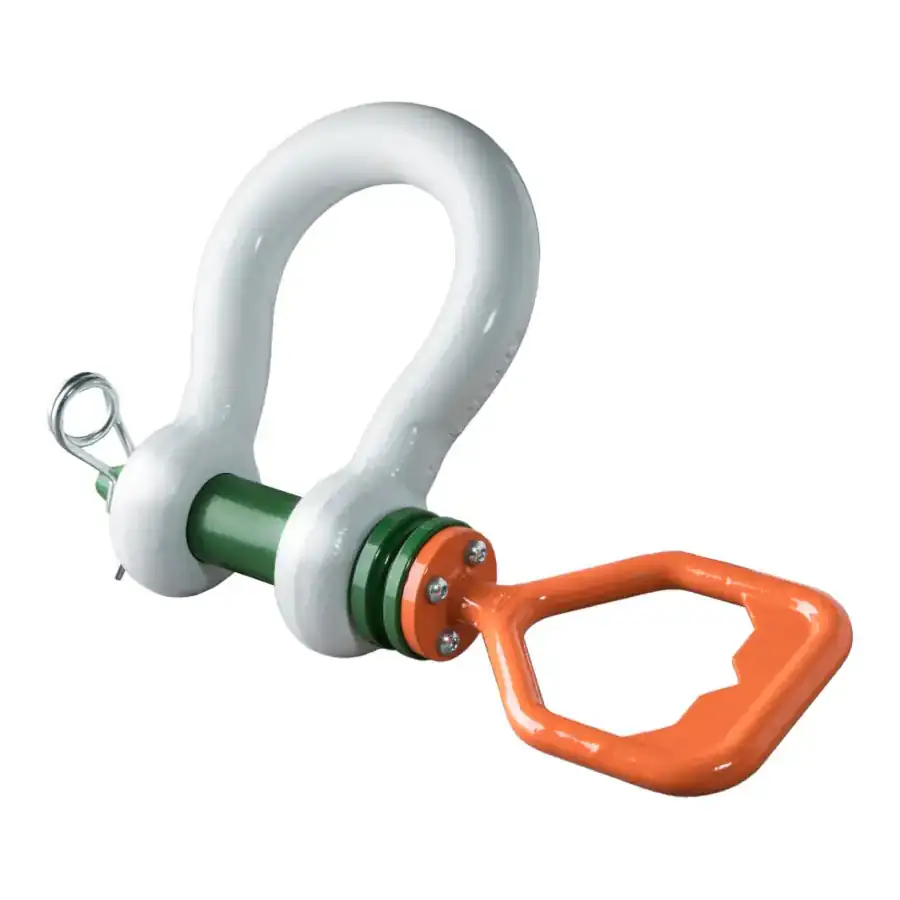

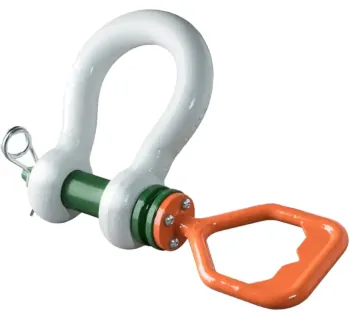

Der Green Pin ROV Polar Schäkel P-5361D ist ein Entlassungs- und Aufnahmeschäkel der Güteklasse 8 mit konischem Bolzen und D-Griff, der speziell für subsea Release- und Retrieve-Operationen mit ROV entwickelt wurde.

Bügel und Bolzen bestehen aus legiertem Stahl polar quality, sind vergütet (quenched and tempered) und für einen Temperaturbereich von -60°C bis +200°C ausgelegt; der Schäkel ist in einem Tragfähigkeitsbereich von 6.5 t bis 55 t verfügbar.

Die D-förmige Griffausführung erlaubt eine einfache und sichere Handhabung durch den ROV-Arm, während das konische Ende des Bolzens die Montage unter Wasser erleichtert und eine im Bolzenkopf integrierte Nut die Befestigung mit Drahtseilen ermöglicht.

Merkmale und Einsatzbereiche

Release- & Retrieve-ROV-Schäkel mit D-Griff für subsea-Hebeprozesse
Konischer Bolzen für erleichterte Montage und Positionierung unter Wasser
Bolzenkopf mit Nut zur Befestigung mit Drahtseilen am Schäkelkörper
Ausführung in legiertem Stahl polar quality, Güteklasse 8, quenched and tempered
MBL = 5 × WLL für hohe Betriebssicherheit
Schäkelbügel weiß lackiert, Bolzen grün lackiert zur verbesserten Sichtbarkeit unter Wasser
Geeignet für gerade (inline) und seitliche Belastung (mit Reduktionsfaktoren gemäß Herstellerangaben)
Temperaturbeständig von -60°C bis +200°C für Polar- und Offshore-Einsätze
Lieferung ohne Drähte, das Verdrahtungskonzept wird anwendungsspezifisch ausgelegt
Typische Anwendungen: Offshore- und Subsea-Hebetechnik, Mooring, Struktur- und Komponenteninstallation, Lastfreigabe mit ROV

Vorteile

Speziell für ROV-gestützte Release- und Retrieve-Operationen optimiert
Konischer Bolzen und D-Griff erleichtern die Montage und Bedienung unter Wasser
Hohe Sicherheit durch MBL = 5 × WLL
Zuverlässiger Einsatz im extremen Temperaturbereich von -60°C bis +200°C
Lange Lebensdauer dank legiertem, vergütetem Stahl und robustem Lackaufbau
Gute Sichtbarkeit im ROV-Kamerabild durch weißen Schäkelkörper und grünen Bolzen

Technische Daten (Hauptmerkmale Green Pin ROV Polar Schäkel P-5361D)

Eigenschaft	Wert
Hersteller	Green Pin / Van Beest
Produkttyp	ROV Polar Schäkel P-5361D mit konischem Bolzen und D-Griff
Schäkeltyp	geschweifter ROV-Release- & Retrieve-Schäkel (Bow Shackle)
Güteklasse	Grad 8, polar quality
Material	Bügel und Bolzen aus legiertem Stahl, quenched and tempered
Tragfähigkeitsbereich (WLL)	6.5 t, 9.5 t, 12 t, 17 t, 25 t, 35 t, 42.5 t, 55 t
Sicherheitsfaktor	MBL = 5 × WLL
Temperatureinsatzbereich	-60°C bis +200°C
Oberfläche	Schäkelbügel weiß lackiert, Bolzen grün lackiert
Belastungsrichtung	Geeignet für inline- und seitliche Belastung (seitliche Belastung mit reduzierter WLL)
Lieferumfang	Schäkelkörper mit konischem Bolzen und D-Griff, Lieferung ohne Verdrahtung
Typische Anwendungen	Subsea-Hebevorgänge, Offshore-Installation, Mooring, Lastfreigabe und -aufnahme mit ROV

Hinweis: Abmessungen, Eigengewichte und detaillierte Tragfähigkeiten sind den P-5361D-Typentabellen des Herstellers zu entnehmen.

TOMANRO Flyer

Katalog

Flyer

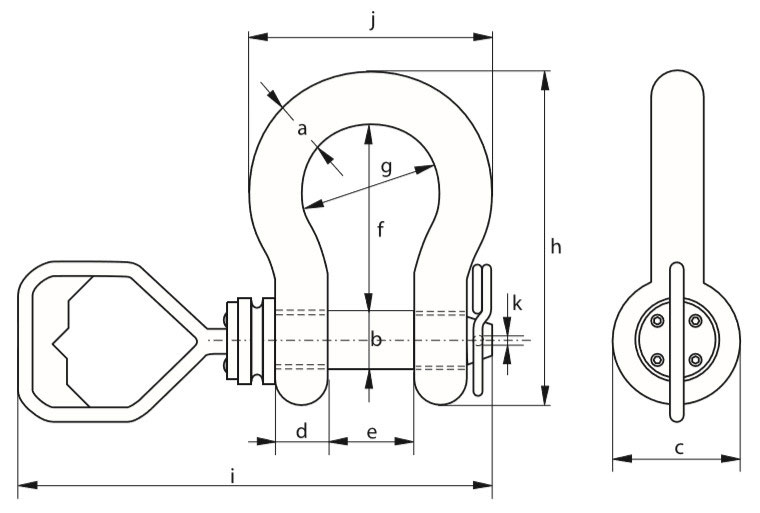

Masszeichnung von GreenPin ROV Polar Schäkel P-5361D

Abmessungen ROV Polar Schäkel P-5361D

ROV Polar Schäkel P-5361D	Tragfähigkeit (kg)	Bügel-Ø a (mm)	Bolzen-Ø b (mm)	Augen-Ø c (mm)	Stärke Auge d (mm)	Innere Weite e (mm)	Innere Länge f (mm)	Weite Bügel g (mm)	Länge h (mm)	Bolzen-länge i (mm)	Weite j (mm)	Ø k (mm)
6.5 t	6500	22	25	52	22	36	83	58	144	345	102	3.5
9.5 t	9500	28	32	66	28	47	108	75	185	381	131	5.5
12.0 t	12000	32	35	72	32	51	115	83	201	393	147	6.5
17.0 t	17000	38	42	88	38	60	146	99	249	417	175	8.5
25.0 t	25000	45	50	103	45	74	178	126	300	464	216	8.5
35.0 t	35000	50	57	111	50	83	197	138	331	484	238	8.5
42.5 t	42500	57	65	130	57	95	222	160	377	516	274	7.5
55.0 t	55000	65	70	145	65	105	260	180	433	545	310	7.5
